UCC27223PWP

产品分类: 栅极电源驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 17ns 2 3.7V 20V 1.55V,2.25V Non-Inverting MOSFET,N沟道 17ns 半桥 4A,4A HTSSOP-14 贴片安装
供应商型号: UCC27223PWP
供应商: 云汉优选
标准整包数: 1

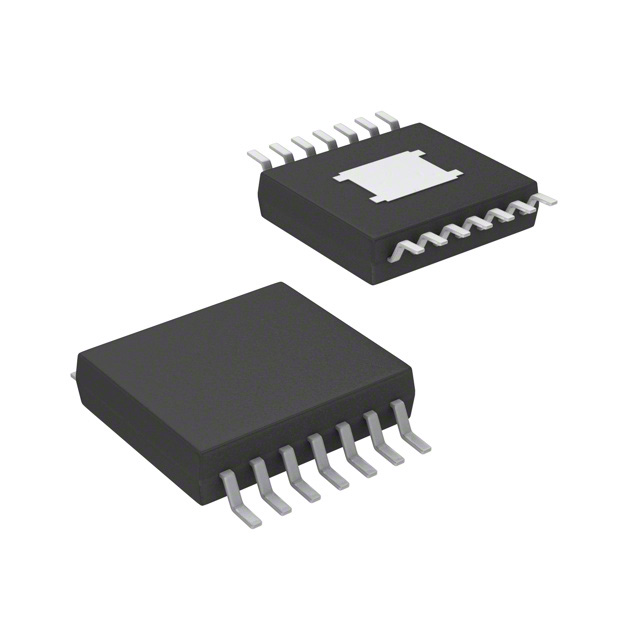

TEXAS INSTRUMENTS 栅极电源驱动器 UCC27223PWP

UCC27223PWP概述


    产品简介


    产品名称:UCC27223
    产品类型:高效率同步降压驱动器
    主要功能:
    - 利用预测门极驱动(PGD)技术,减少体二极管导通和反向恢复损失。
    - 透明同步降压门极驱动操作,通过单一PWM输入信号进行控制。
    - 支持12V、5V和3.3V输入操作。
    - 热管理增强型14引脚PowerPAD HTSSOP封装,以降低温度上升并节省电路板面积。
    应用领域:
    - 适用于多相转换器,例如与TPS40090组合使用。
    - 用于处理器电源、通用计算机、电信和数据通信应用中的非隔离3.3V、5V和12V输入DC-DC转换器。

    技术参数


    - 输入电压范围:12V至20V(绝对最大值为30V)
    - 工作温度范围:-55°C至115°C
    - 启动阈值电压:3.30V至4.40V
    - 最低工作电压:3.15V至4.15V
    - 最大供电电流:100mA
    - 死时间延迟:tOFF, G2最小为40ns,最大为125ns;tOFF, G1最小为55ns,最大为110ns
    - 输出电阻:G1主输出通道的源阻抗为10Ω至45Ω,G2同步整流输出通道的源阻抗为10Ω至35Ω
    - 最大输出电流:±3A
    - 内部调节器输出电压:6.5V(在12V供电下)

    产品特点和优势


    - 高效节能:通过减小体二极管导通和反向恢复损耗来提高效率。
    - 快速响应:快速调整死时间延迟,确保在不同条件下保持高效运行。
    - 高集成度:单个IC集成双路驱动器,减少了外部组件的数量。
    - 高可靠性:采用热管理增强型封装,降低结温并提升整体可靠性。

    应用案例和使用建议


    应用案例:
    一个典型的系统应用电路展示了从8.5V到20V的输入范围,如图3所示。在这个电路中,使用了电容C1、电阻R1和其他组件,以便更好地实现门极驱动的控制。
    使用建议:
    - 在设计时应考虑选择合适的VHI系列电阻R1,以减缓Q1的开关速度,从而减少对Q2的影响。
    - 在选择旁路电容C1时,要确保峰值至峰值的电压波动小于0.4V,以确保正常运行。

    兼容性和支持


    - 兼容性:UCC27223与许多常见的电源转换器兼容,适合用于多相转换器,例如TPS40090。
    - 支持和维护:德州仪器公司提供了详细的文档和在线技术支持,确保用户能够顺利地部署和维护设备。

    常见问题与解决方案


    - 问题:如何处理dV/dt导致的Q2误触发?
    - 解决方案:可以选择优化的MOSFET以减小dV/dt的敏感度,并确保PCB布局尽可能紧凑,同时可添加一个4Ω至10Ω的电阻R1来减缓Q1的开关速度,限制出现在Q2上的dV/dt率。

    - 问题:如何选择旁路电容C1?
    - 解决方案:根据允许的纹波电压百分比选择旁路电容C1,一般不超过总电源电压的3%,对于本应用中的UCC27223,建议选择180nF或220nF的电容。

    总结和推荐


    总结:UCC27223是一款高效的同步降压驱动器,具有出色的性能和多种保护功能,能够显著提升转换器的效率和可靠性。通过先进的预测门极驱动技术和精确的死时间控制,它可以在广泛的温度和负载条件下保持稳定的表现。
    推荐:由于其卓越的性能和广泛应用领域,我们强烈推荐UCC27223作为需要高效、可靠电源转换的应用场合中的首选产品。如果你需要一个能够适应各种工作条件并保证高效转换的解决方案,UCC27223是一个非常不错的选择。

UCC27223PWP参数

参数
驱动数量 2
通道类型 -
最大工作供电电压 20V
驱动配置 半桥
电流 - 峰值输出(灌入,拉出) 4A,4A
最大传播延迟时间 -
最小工作供电电压 3.7V
下降时间 17ns
逻辑电压 - VIL,VIH 1.55V,2.25V
上升时间 17ns
栅极类型 MOSFET,N沟道
输入类型 Non-Inverting
最大高压侧电压-自举 -
5.1mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 HTSSOP-14
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

UCC27223PWP厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCC27223PWP数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 栅极电源驱动器 TEXAS INSTRUMENTS UCC27223PWP UCC27223PWP数据手册

UCC27223PWP封装设计

查看详情并下载
Symbol
Footprint
3D Model
