UCC27201ADPRR

产品分类: 栅极电源驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 8ns 2 8V 50ns 17V 800mV,2.5V Non-Inverting MOSFET,N沟道 7ns 半桥 3A,3A SON 贴片安装,黏合安装
供应商型号: UCC27201ADPRR
供应商: 云汉优选
标准整包数: 3000

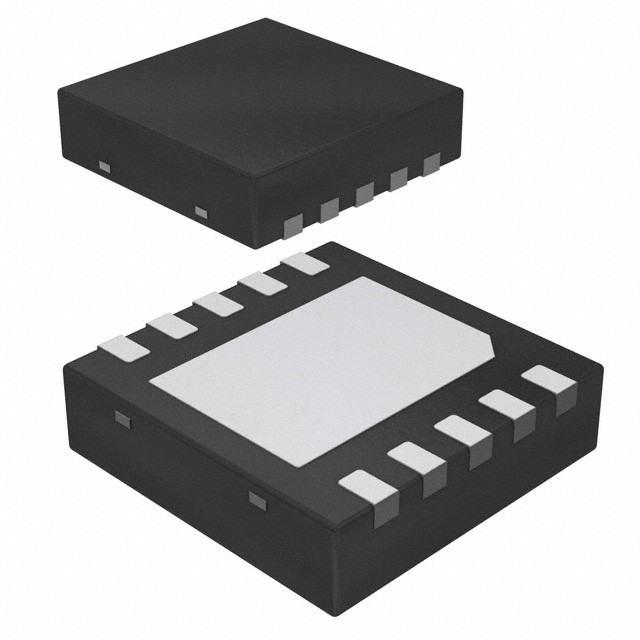

TEXAS INSTRUMENTS 栅极电源驱动器 UCC27201ADPRR

UCC27201ADPRR概述

    UCC27200A/UCC27201A PWM控制器技术手册

    产品简介


    UCC27200A和UCC27201A是德州仪器(Texas Instruments)生产的高频N沟道MOSFET驱动器。它们主要用于高压半桥、全桥及两开关前向转换器的应用场景中。这些器件集成了120V的自举二极管,可实现最高3A的峰值输出电流,支持高达1MHz的工作频率。它们能够通过独立控制高侧和低侧门驱动器来驱动两个N沟道MOSFET,非常适合电源供应、电信、数据通信和商品市场的应用。

    技术参数


    - 工作电压范围:VDD为8V至17V
    - 最大门极电压:VHB为-0.3V到120V,VHS为-18V到120V
    - 输入电压范围:VLI, VHI为-0.3V到20V
    - 最大输出电流:3A(灌电流和拉电流)
    - 传播延迟时间:20ns至50ns
    - 电源电流:IDD为0.4mA至5.5mA(取决于具体型号)
    - 输入阈值电压:对于UCC27200A,输入上升阈值为5.8V至8V;对于UCC27201A,输入上升阈值为1.7V至2.5V
    - 热阻:不同封装的热阻特性,如D(SOIC)封装的θJA为106.5°C/W

    产品特点和优势


    - 高频率工作能力:支持高达1MHz的工作频率,适用于高速应用场合。
    - 高压支持:内置120V自举二极管,可承受高达120V的电压,适用于高压系统。
    - 高可靠性:采用CMOS输入结构,具有良好的抗噪性能和增强的ESD保护(2kV HBM)。
    - 低延迟和匹配的输出特性:最小传播延迟为20ns,确保快速响应。
    - 高输出电流能力:提供高达3A的灌电流和拉电流,支持大功率应用。

    应用案例和使用建议


    - 应用案例:用于电信、数据通信设备的电源供应,典型的半桥和全桥电路中。
    - 使用建议:为了提高系统的可靠性,在设计电路时应合理选择外部电容,特别是自举电容,以匹配所需的最大门极充电量。同时,注意散热管理,特别是在高温环境下工作时,需采用大面积的散热片来改善散热效果。

    兼容性和支持


    - 兼容性:适用于多种封装形式,包括SOIC、VSON和WSON,易于集成到现有系统中。
    - 支持:德州仪器提供了详尽的技术文档和支持,包括样品购买链接和开发工具。

    常见问题与解决方案


    - 问题1:电源电流过大导致发热严重。
    - 解决方案:检查外部电路连接是否正确,适当增加外部去耦电容,改善散热措施。
    - 问题2:输出波形失真。
    - 解决方案:确认输入信号符合器件的阈值要求,调整电路中的分压网络。

    总结和推荐


    总体来看,UCC27200A和UCC27201A是高性能的PWM控制器,具备出色的高频处理能力和高压耐受能力,适合需要高可靠性的电源应用。在进行设计时需充分考虑散热设计和输入信号的质量。因此,强烈推荐在需要高频率、高压驱动的应用中使用这两个器件。

UCC27201ADPRR参数

参数
逻辑电压 - VIL,VIH 800mV,2.5V
最大传播延迟时间 50ns
最大工作供电电压 17V
上升时间 8ns
最小工作供电电压 8V
驱动数量 2
栅极类型 MOSFET,N沟道
通道类型 -
下降时间 7ns
电流 - 峰值输出(灌入,拉出) 3A,3A
最大高压侧电压-自举 120V
输入类型 Non-Inverting
驱动配置 半桥
4.1mm(Max)
4.1mm(Max)
750μm(Max)
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

UCC27201ADPRR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCC27201ADPRR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 栅极电源驱动器 TEXAS INSTRUMENTS UCC27201ADPRR UCC27201ADPRR数据手册

UCC27201ADPRR封装设计

查看详情并下载
Symbol
Footprint
3D Model
