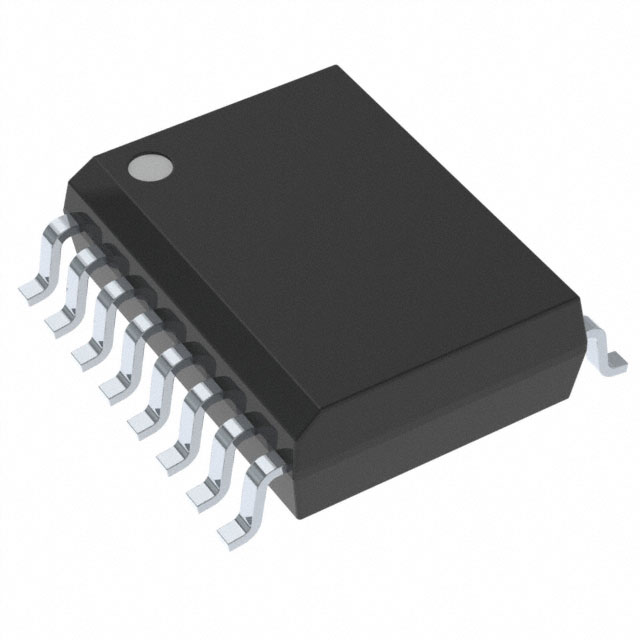

ISOW7840DWER

产品分类: 隔离器
厂牌: TEXAS INSTRUMENTS
产品描述: 100 4 SOIC-16 贴片安装,黏合安装
供应商型号: ISOW7840DWER
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 隔离器 ISOW7840DWER

ISOW7840DWER概述

    高性能隔离式四通道数字隔离器ISOW784x技术手册

    产品简介


    ISOW784x系列由德州仪器(Texas Instruments)推出,是一类高效率、高性能的四通道数字隔离器,集成了高效能、低辐射的DC-DC转换器。这些隔离器主要用于工业自动化、电机控制、电网基础设施、医疗设备及测试与测量等领域。通过集成高效的DC-DC转换器,ISOW784x系列能够提供高达650mW的隔离电源,并且具有广泛的工作电压范围,从而在空间受限的设计中消除了对外部独立隔离电源的需求。

    技术参数


    - 基本规格:工作数据速率可达100Mbps,隔离等级高达5000VRMS,具备极高的抗共模瞬变能力(CMTI)≥±100kV/µs。
    - 输入输出:支持3V至5.5V宽范围输入供电,可配置为5V或3.3V输出,最大输出功率为0.65W。
    - 保护机制:配备软启动、过载保护、短路保护及热关断等功能。
    - 认证:满足各种安全标准,如DIN V VDE V 0884-11:2017-01, UL 1577, IEC 60950-1, IEC 62368-1, IEC 60601-1, GB4943.1-2011, EN 60950-1和EN 61010-1等。

    产品特点和优势


    ISOW784x系列的优势在于其卓越的隔离性能和电磁兼容性,能够在严苛的应用环境中提供可靠的信号传输。特别值得注意的是其长期可靠性和强大的抗噪声能力,能够显著提升系统整体的稳定性和可靠性。此外,集成的高效DC-DC转换器减少了外部元件的需求,简化了设计并节省了成本。

    应用案例和使用建议


    ISOW784x系列适用于多种工业环境下的高精度控制系统。例如,在电机控制应用中,它可用于驱动和反馈信号的高精度隔离传输;在医疗设备中,它确保关键数据的安全传输而不受外界干扰。建议在使用时仔细遵循应用手册中的布局指导,确保良好的电气隔离和信号完整性。

    兼容性和支持


    ISOW784x系列产品与市面上主流的工业控制平台兼容,且厂商提供了详尽的技术文档和支持资源。德州仪器还提供丰富的在线工具和软件支持,帮助工程师更高效地进行设计和调试。

    常见问题与解决方案


    - 问题一:无法达到预期的数据传输速率。
    - 解决方案:检查输入电源是否稳定,以及外围电路连接是否正确。
    - 问题二:输出信号失真严重。
    - 解决方案:增加滤波电容以减少信号路径中的噪声。
    - 问题三:过热保护频繁触发。
    - 解决方案:改善散热设计,确保工作温度不超过推荐范围。

    总结和推荐


    综上所述,ISOW784x系列因其卓越的隔离性能、高可靠性及广泛应用前景而显得非常吸引人。对于需要高电磁兼容性和精确信号传输的工业应用来说,ISOW784x无疑是一个理想的选择。建议在考虑空间限制和成本效益的情况下,优先考虑此系列的隔离器产品。

ISOW7840DWER参数

参数
数据速率 100
通道数量 4
10.5mm(Max)
6.7mm(Max)
2.35mm(Max)
通用封装 SOIC-16
安装方式 贴片安装,黏合安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

ISOW7840DWER厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ISOW7840DWER数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 隔离器 TEXAS INSTRUMENTS ISOW7840DWER ISOW7840DWER数据手册

ISOW7840DWER封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 39.2333
3000+ ¥ 38.2764
6000+ ¥ 37.0005
库存: 8544
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 39233.3
