ISO7740DBQR

产品分类: 隔离器
厂牌: TEXAS INSTRUMENTS
产品描述: 100 4 SSOP-16 贴片安装,黏合安装
供应商型号: 14M-ISO7740DBQR
供应商: 云汉优选
标准整包数: 1

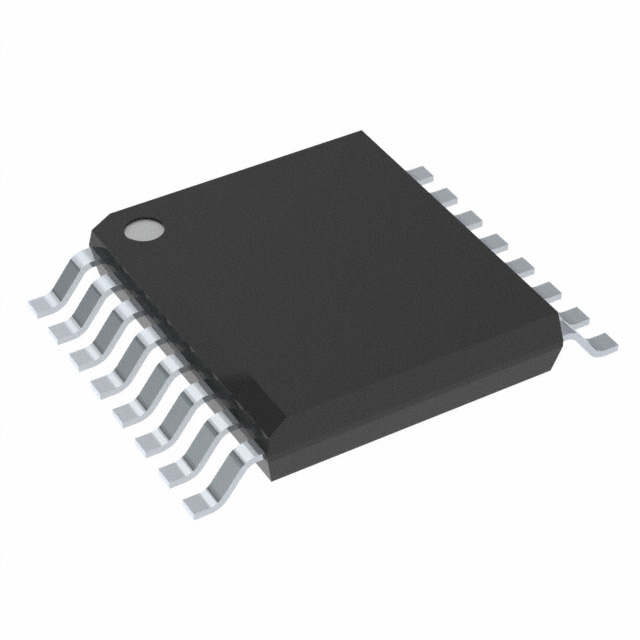

TEXAS INSTRUMENTS 隔离器 ISO7740DBQR

ISO7740DBQR概述

    高速、高鲁棒性电磁兼容加固四通道数字隔离器——ISO774x

    1. 产品简介


    高速、高鲁棒性电磁兼容加固四通道数字隔离器(ISO774x)是一种适用于多种工业应用的高性能电子元器件。ISO774x系列包含ISO7740、ISO7741和ISO7742三种型号,它们通过双电容二氧化硅绝缘层将输入信号与输出信号隔离,提供高速的数据传输速率和强大的电磁兼容性。这些器件广泛应用于工业自动化、电机控制、电源供应和太阳能逆变器等领域。

    2. 技术参数


    ISO774x系列具有如下技术规格:
    - 数据传输速率:最高可达100 Mbps。
    - 隔离特性:
    - 寿命超过100年(在1500 VRMS的工作电压下)。
    - 隔离等级高达5000 VRMS。
    - 耐冲击能力高达12.8 kV。
    - 共模瞬态抗扰度(CMTI)高达±100 kV/μs。
    - 供电范围:输入和输出电源电压范围为2.25 V至5.5 V。
    - 温度范围:工作温度范围为-55°C至125°C。
    - 功耗:每通道典型功耗为1.5 mA(1 Mbps时)。
    - 传播延迟:典型值为10.7 ns(5V电源)。

    3. 产品特点和优势


    - 高速数据传输:ISO774x系列提供了高达100 Mbps的数据传输速率,满足现代工业应用的需求。
    - 强化的隔离屏障:拥有长时间寿命和高水平的隔离能力,确保长期稳定运行。
    - 广泛的供电范围和温度范围:可以在宽广的电压和温度范围内工作,适用于各种恶劣环境。
    - 低功耗设计:每通道仅需1.5 mA的典型功耗,有助于节省能源。
    - 高电磁兼容性:提供±8 kV的接触放电保护和低辐射特性,确保系统在工业环境中安全可靠。

    4. 应用案例和使用建议


    ISO774x系列非常适合用于需要高电磁兼容性的场合。例如,在工业自动化控制系统中,它可用于将传感器信号从危险区域隔离到安全区域。在使用过程中,建议:
    - 确保输入和输出电压匹配以避免过压。
    - 使用恰当的接地策略以减少噪声干扰。
    - 在高温环境中进行额外散热设计以维持器件的正常工作温度。

    5. 兼容性和支持


    ISO774x系列提供多种封装选项,包括SOIC和QSOP。此外,针对汽车应用,还推出了ISO774x-Q1版本。TI提供了全面的技术文档和支持,包括设计指南、应用报告和技术论坛,以便用户获取更多帮助。

    6. 常见问题与解决方案


    - 问题:如何正确配置输入和输出电压?
    - 解答:确保输入和输出电压一致且符合器件的供电范围,通常可以通过参考技术手册中的数据表来确认。
    - 问题:如何优化系统的电磁兼容性?
    - 解答:使用良好的接地设计和屏蔽措施,如使用双绞线和金属外壳,可以有效降低干扰。


    7. 总结和推荐


    ISO774x系列作为一款高性能、高鲁棒性的数字隔离器,其优秀的隔离特性、高速的数据传输能力和广泛的适用范围使其成为工业自动化、电机控制和电源供应等领域不可或缺的组件。强烈推荐在需要高可靠性和电磁兼容性的场合使用该产品。

ISO7740DBQR参数

参数
数据速率 100
通道数量 4
5mm(Max)
4mm(Max)
1.75mm(Max)
通用封装 SSOP-16
安装方式 贴片安装,黏合安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

ISO7740DBQR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ISO7740DBQR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 隔离器 TEXAS INSTRUMENTS ISO7740DBQR ISO7740DBQR数据手册

ISO7740DBQR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.6316
10+ ¥ 5.9428
30+ ¥ 5.2181
100+ ¥ 5.0732
300+ ¥ 4.8789
1000+ ¥ 4.7368
库存: 19
起订量: 1 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 6.63
