ISOW7741FQDFMRQ1

产品分类: 隔离器
厂牌: TEXAS INSTRUMENTS
产品描述: 100 4 SOIC-20 贴片安装
供应商型号: ISOW7741FQDFMRQ1
供应商: 国内现货
标准整包数: 1000

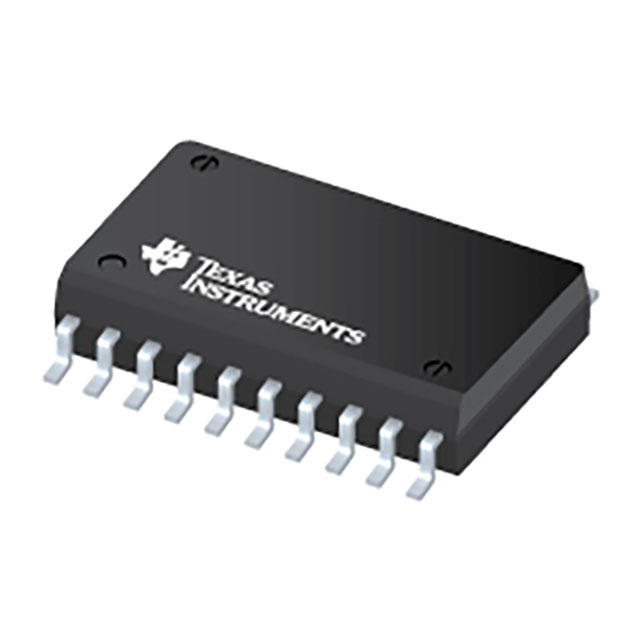

TEXAS INSTRUMENTS 隔离器 ISOW7741FQDFMRQ1

ISOW7741FQDFMRQ1概述


    产品简介


    ISOW774x-Q1 四通道数字隔离器是一款集成了低辐射、低噪声直流-直流转换器的全隔离解决方案,特别适用于汽车和工业应用。该产品具有四个独立的数据通道,并支持多种逻辑电平输入,是电动汽车(EV)、混合动力汽车(HEV)及电源管理系统的理想选择。其集成的DC-DC转换器能够提供高达550mW的隔离电源输出,减少了对外部独立电源的需求,从而优化了设计的空间利用率。

    技术参数


    | 参数 | 值 |

    | 工作温度范围 | -40°C 至 +125°C |
    | 数据速率 | 100 Mbps |
    | 隔离耐压等级 | 5000VRMS,工作电压1000VRMS/1500VPK |
    | 逻辑供电范围(VIO) | 1.71V 至 5.5V |
    | 隔离输出电压(VISOOUT) | 5V 或 3.3V |
    | 最大负载电流(VISOOUT=5V) | 110mA |
    | 最大负载电流(VISOOUT=3.3V) | 140mA |
    | 转换效率 | 最大效率46%,最低输出纹波24mV |

    产品特点和优势


    ISOW774x-Q1具备以下显著特点和优势:
    1. 高集成度:集成高性能DC-DC转换器,可提供高效稳定的隔离电源。
    2. 增强电磁兼容性:通过系统级ESD、EFT和浪涌保护提升EMC性能。
    3. 双隔离选项:支持强化隔离和基本隔离两种模式。
    4. 高共模瞬变抗扰度(CMTI):达到100kV/us,适合高压电力系统。
    5. 安全认证:符合多项国际标准如UL 1577、IEC 62368-1等,确保高可靠性。
    6. 宽温运行能力:在极端环境下仍能稳定工作,适应-40°C至+125°C的温度范围。

    应用案例和使用建议


    典型应用场景包括:
    - 电池管理系统(BMS)
    - 车载充电器(OBC)
    - 牵引逆变器
    - DC/DC转换器
    使用建议:
    1. 在设计中合理布置接地连接点(GND1与GNDIO短接,GND2与GISOIN短接或通过滤波元件连接)。
    2. 配置合适的VISOIN和VISOOUT连接方式(直接短接或通过滤波元件),以优化EMI性能。
    3. 注意隔离电压的选择(5V或3.3V),并确保输入与输出的逻辑电平匹配。

    兼容性和支持


    ISOW774x-Q1支持与其他汽车级和工业级电子模块无缝集成,具有良好的兼容性。德州仪器(TI)提供了全面的技术支持,包括设计文档、参考设计以及在线技术支持资源。此外,产品还提供了完善的生命周期管理计划,确保长期供货支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 数据传输不稳定 | 检查接地连接是否正确 |
    | 输出电压波动较大 | 检查外部滤波元件是否适当配置 |
    | 设备过热 | 确保良好散热,避免长时间超负荷运行 |

    总结和推荐


    ISOW774x-Q1凭借其卓越的隔离性能、高效的功率转换能力和广泛的温度适应性,成为新能源汽车和工业自动化领域的优选产品。它不仅简化了设计流程,还显著提升了整体系统的可靠性和安全性。因此,我们强烈推荐此产品用于需要严格电磁兼容性和隔离性能的场景。

    如需进一步详细资料,请访问[德州仪器官网](https://www.ti.com)获取完整数据手册和支持资源。

ISOW7741FQDFMRQ1参数

参数
数据速率 100
通道数量 4
通用封装 SOIC-20
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ISOW7741FQDFMRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ISOW7741FQDFMRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 隔离器 TEXAS INSTRUMENTS ISOW7741FQDFMRQ1 ISOW7741FQDFMRQ1数据手册

ISOW7741FQDFMRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
