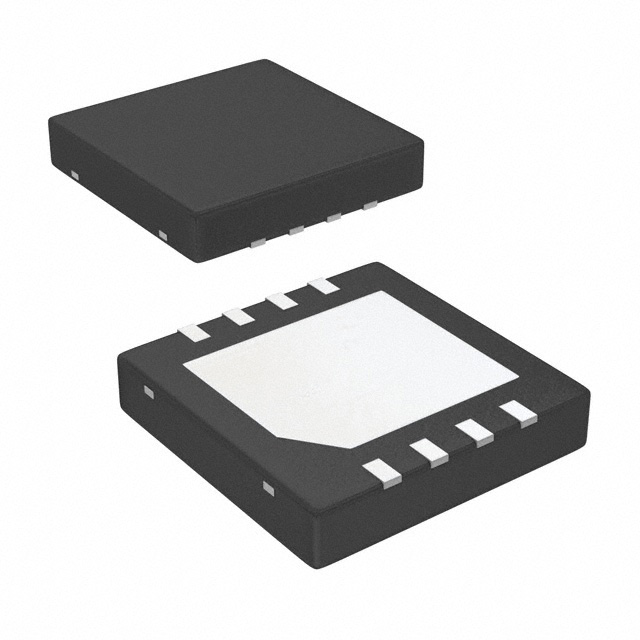

LM27222SD/NOPB

产品分类: 栅极电源驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 17ns 2 4V 8ns 6.85V Non-Inverting MOSFET,N沟道 12ns 半桥 3A,4.5A SON 贴片安装,黏合安装 4mm*4mm*800μm
供应商型号: LM27222SD/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 栅极电源驱动器 LM27222SD/NOPB

LM27222SD/NOPB概述

    LM27222 高速同步 MOSFET 驱动器技术手册

    产品简介


    LM27222 是一款专为推动 MOSFET 设计的双通道 N 沟道 MOSFET 驱动器,适用于推挽式配置,如常见的同步降压调节器。此驱动器将控制器的 PWM 输出转换为适当的时序和驱动水平,从而提供对高电流电力MOSFET 的有效控制。LM27222 可以在 4.5A 的峰值电流下高效驱动两个 MOSFET,使其成为高效率电源管理的理想选择。

    技术参数


    - 供电电压范围: 4V 至 6.85V
    - 最大输入电压: 30V
    - 高侧驱动输出电流: 3A(源电流),4.5A(漏电流)
    - 低侧驱动输出电流: 3.2A(源电流),4.5A(漏电流)
    - 传播延迟时间: 最小 8ns
    - 最小脉冲宽度: 30ns
    - 静态电流: 5μA
    - 工作温度范围: -40°C 至 125°C

    产品特点和优势


    1. 自适应直通保护: 防止直通电流损害,减少不必要的功耗,提高效率。
    2. 高速驱动: 低至 8ns 的传播延迟,确保高速响应能力。
    3. 宽范围操作电压: 从 4V 到 6.85V 的操作电压范围提供了灵活的适用性。
    4. 低静态电流: 仅需 5μA 的静态电流,适合低功耗设计。

    应用案例和使用建议


    LM27222 广泛应用于高压电流同步降压变换器、快速瞬态直流/交流电源、CPU 和 GPU 核心电压调节器等场合。在具体应用时,建议将驱动器尽可能靠近 MOSFET 布局,以减少寄生效应。此外,在电源输入和输出端采用电容滤波可以进一步提高稳定性和效率。

    兼容性和支持


    - 兼容性: 支持同步、非同步及二极管模拟模式,可与多种控制器和外部元件配合使用。
    - 支持: 提供详细的资料和技术支持,包括电路设计指南和故障排除文档。

    常见问题与解决方案


    1. PWM 输入信号异常:检查 IN 和 LEN 输入信号是否正确连接。
    2. 启动时 SW 节点电压过高:确保初始时 CB-SW 电压不低于 2V,以避免直通保护失效。
    3. 输出脉宽不足:确保 IN 输入脉宽不小于 60ns,以获得至少 30ns 的输出脉宽。

    总结和推荐


    综上所述,LM27222 高速同步 MOSFET 驱动器凭借其卓越的自适应直通保护、低静态电流、高驱动能力和宽操作电压范围,成为高性能电源管理的理想选择。适用于多种高要求的应用场景,强烈推荐使用。希望本文档能帮助您更好地理解和应用这一高性能组件。

LM27222SD/NOPB参数

参数
通道类型 -
输入类型 Non-Inverting
逻辑电压 - VIL,VIH -
驱动数量 2
上升时间 17ns
最大传播延迟时间 8ns
最大工作供电电压 6.85V
下降时间 12ns
电流 - 峰值输出(灌入,拉出) 3A,4.5A
栅极类型 MOSFET,N沟道
最小工作供电电压 4V
驱动配置 半桥
最大高压侧电压-自举 33V
长*宽*高 4mm*4mm*800μm
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
