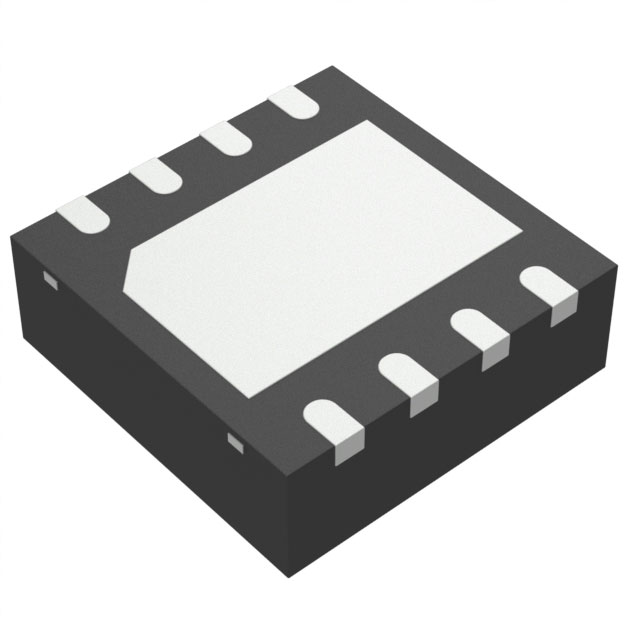

UCC27201DRMT

产品分类: 栅极电源驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 8ns 2 8V 20ns(Typ) 17V 800mV,2.5V Non-Inverting MOSFET,N沟道 7ns 半桥 3A,3A SON 贴片安装,黏合安装 4mm*4mm*900μm
供应商型号: UCC27201DRMT
供应商: 国内现货
标准整包数: 250
TEXAS INSTRUMENTS 栅极电源驱动器 UCC27201DRMT

UCC27201DRMT概述

    UCC2720x 高频高压驱动器技术手册

    1. 产品简介


    UCC2720x 是一款专为高频率应用设计的高频高压驱动器,适用于多种电源管理和控制需求。该驱动器主要用于驱动两个 N-通道 MOSFET,在高侧和低侧配置中实现高效控制。它具备极高的负电压处理能力(-5V),并且最大工作电压可达120V。此驱动器广泛应用于电信、数据通信以及商用市场的电源供应系统,如半桥和全桥转换器、隔离总线架构、双开关前馈转换器、主动钳位前馈转换器及高压同步降压转换器等领域。

    2. 技术参数


    - 供电电压范围: VDD 8V 到 17V
    - 高侧电压范围: VHS -1V 至 105V(重复脉冲 < 100ns)
    - 高侧电压范围: VHB VHS + 8V 至 115V
    - 高侧到低侧电压范围: HB-HS -0.3V 至 20V
    - 最大驱动电流: 3A 源电流和 3A 灌电流
    - 传播延迟时间: 最大 50ns
    - 上升/下降时间: 8ns 上升时间,7ns 下降时间(1000pF 负载)
    - 延迟匹配: 1ns
    - 耐热范围: -40°C 至 140°C

    3. 产品特点和优势


    - 宽电压范围支持: 支持从-40°C 到 140°C 的工作温度范围,确保在极端环境下稳定工作。
    - 强大的电流输出能力: 提供高达 3A 的源电流和灌电流,以满足高电流需求的应用场景。
    - 快速响应时间: 具备 8ns 上升时间和 7ns 下降时间,适用于高速转换应用。
    - 延迟匹配: 提供 1ns 的延迟匹配,确保高精度的时序控制。
    - 集成式Bootstrap二极管: 内置 0.65V VF 和 0.6Ω RD 的Bootstrap二极管,简化外部电路设计。

    4. 应用案例和使用建议


    UCC2720x 可用于多种电源管理系统,例如在电信基站中实现高效的电源转换。在设计过程中,建议根据具体应用选择合适的外接电容值,以确保最佳性能。例如,在使用 UCC2720x 进行高压同步降压转换器设计时,应确保输入电压在 VDD 范围内,并且负载不会超出驱动器的最大电流限制。

    5. 兼容性和支持


    UCC2720x 驱动器可以与其他标准N-通道 MOSFET 完美匹配。德州仪器提供了丰富的技术支持资源,包括详细的参考设计文档和在线社区论坛,用户可以随时获取帮助和解决方案。

    6. 常见问题与解决方案


    - 问题:驱动器出现过热现象
    解决方法: 检查散热片安装是否正确,增加散热片面积或改进散热路径。
    - 问题:驱动器无法正常启动
    解决方法: 检查 VDD 电压是否在规定范围内,确认启动电压阈值设置是否正确。
    - 问题:输出波形失真
    解决方法: 检查负载阻抗是否匹配,必要时调整负载电路或驱动器工作频率。

    7. 总结和推荐


    综上所述,UCC2720x 是一款高性能的高频高压驱动器,具有广泛的适用性和卓越的技术指标。无论是对于需要高可靠性电源管理的应用还是追求高速度信号处理的场合,UCC2720x 都是理想的选择。强烈推荐使用这款产品以提升系统性能和可靠性。

UCC27201DRMT参数

参数
最大高压侧电压-自举 120V
逻辑电压 - VIL,VIH 800mV,2.5V
下降时间 7ns
最大工作供电电压 17V
最小工作供电电压 8V
输入类型 Non-Inverting
通道类型 -
栅极类型 MOSFET,N沟道
最大传播延迟时间 20ns(Typ)
电流 - 峰值输出(灌入,拉出) 3A,3A
驱动数量 2
驱动配置 半桥
上升时间 8ns
长*宽*高 4mm*4mm*900μm
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
