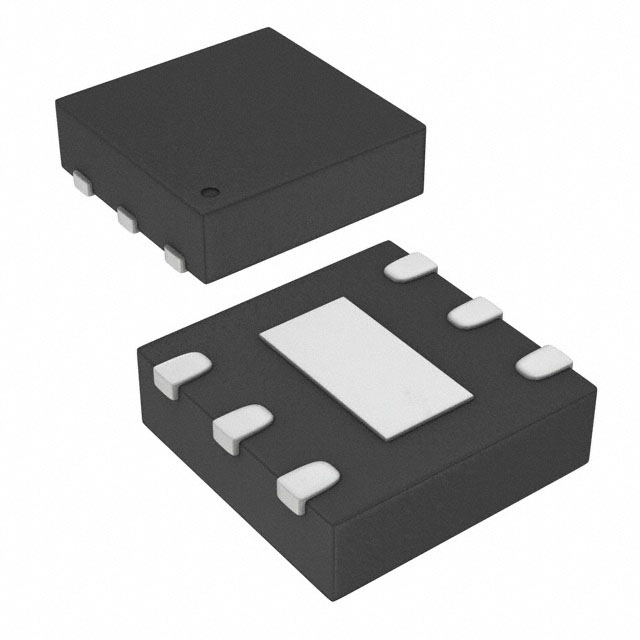

UCC27512DRST

产品分类: 栅极电源驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 8ns 1 4.5V 30ns 18V 1V,2.4V Inverting,Non-Inverting IGBT,MOSFET,N沟道 7ns 低压侧 4A,8A SON 贴片安装,黏合安装 3mm*3mm*750μm
供应商型号: UCC27512DRST
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 栅极电源驱动器 UCC27512DRST

UCC27512DRST概述

    UCC27511 和 UCC27512 单通道高速低侧栅极驱动器技术手册

    1. 产品简介


    UCC27511 和 UCC27512 是单通道高速低侧栅极驱动器,适用于 MOSFET 和 IGBT 功率开关的驱动。这些驱动器具有低成本、高源电流(4 A 峰值)和高泄电流(8 A 峰值)的特点。
    - 产品类型:单通道高速低侧栅极驱动器。
    - 主要功能:驱动 MOSFET 和 IGBT 功率开关,提供高源电流和高泄电流能力。
    - 应用领域:适用于开关电源、直流到直流转换器、太阳能发电系统、电机控制、不间断电源(UPS)以及新兴的宽带隙功率半导体器件(如氮化镓 GaN)的驱动。

    2. 技术参数


    UCC27511 和 UCC27512 的技术规格如下:
    - 工作电压范围:4.5 V 至 18 V。
    - 输出电压:IN- 端子输出电压:-0.3 V 到 VDD + 0.3 V;IN+ 端子输出电压:-2 V 到 VDD + 0.3 V。
    - 连续输出电流:4 A 源电流和 8 A 泄电流。
    - 脉冲输出电流:0.5 微秒内 4 A 源电流和 8 A 泄电流。
    - 输入电压范围:IN+ 和 IN- 端子输入电压:0 V 至 18 V。
    - 工作温度范围:-40°C 至 140°C。
    - 封装选项:DBV(SOT-23,6 引脚)和 DRS(3 mm x 3 mm WSON,6 引脚)。

    3. 产品特点和优势


    - 高源电流和高泄电流能力:4 A 源电流和 8 A 泄电流(非对称驱动),适合多种功率开关的驱动。
    - 快速传播延迟:典型值为 13 ns,非常适合高频开关电路。
    - 优秀的噪声免疫力:宽滞后逻辑阈值确保在高噪声环境下良好的性能。
    - 分立输出结构:UCC27511 支持独立优化开通和关断速度。
    - 低热阻:内置热保护,确保安全运行。
    - 扩展的工作温度范围:-40°C 至 140°C,适用于各种恶劣环境。
    - 兼容性强:支持 TTL 和 CMOS 输入逻辑电平。

    4. 应用案例和使用建议


    典型应用:
    - 开关电源:用于实现高效、可靠的电力转换。
    - 太阳能发电系统:配合高效的功率转换器,提高整体效率。
    - 电机控制:实现电机的快速启动和制动。
    - 不间断电源(UPS):提供稳定的电源输出。
    使用建议:
    - 并联电阻:在电源和接地之间添加适当的电阻可以优化开关速度。
    - 散热设计:确保足够的散热以避免过热。
    - 正确连接:确保所有引脚正确连接,特别是接地和 VDD 引脚。

    5. 兼容性和支持


    - 兼容性:与各种 MOSFET 和 IGBT 功率开关兼容,易于集成。
    - 支持:TI 提供详尽的技术文档、样品申请和在线技术支持。

    6. 常见问题与解决方案


    - Q1:输入端口浮空时输出如何处理?
    - A1:内置上拉和下拉电阻,在输入端口未连接时保持输出低电平,确保正常操作。

    - Q2:器件能否在低电压下正常工作?
    - A2:能,可在 4.5 V 至 18 V 范围内正常工作,特别适用于低电压系统。

    - Q3:如何避免电磁干扰?
    - A3:选择合适的分立电阻,调整输入信号的上升沿和下降沿时间。

    7. 总结和推荐


    UCC27511 和 UCC27512 是高性能的单通道高速低侧栅极驱动器,具备高电流驱动能力和宽工作温度范围。它们在高频开关电源、电机控制和太阳能发电等领域有着广泛的应用。强烈推荐使用这些驱动器以提升系统的可靠性和效率。

UCC27512DRST参数

参数
通道类型 -
栅极类型 IGBT,MOSFET,N沟道
上升时间 8ns
最大传播延迟时间 30ns
驱动配置 低压侧
驱动数量 1
逻辑电压 - VIL,VIH 1V,2.4V
最大高压侧电压-自举 -
下降时间 7ns
电流 - 峰值输出(灌入,拉出) 4A,8A
输入类型 Inverting,Non-Inverting
最大工作供电电压 18V
最小工作供电电压 4.5V
长*宽*高 3mm*3mm*750μm
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
