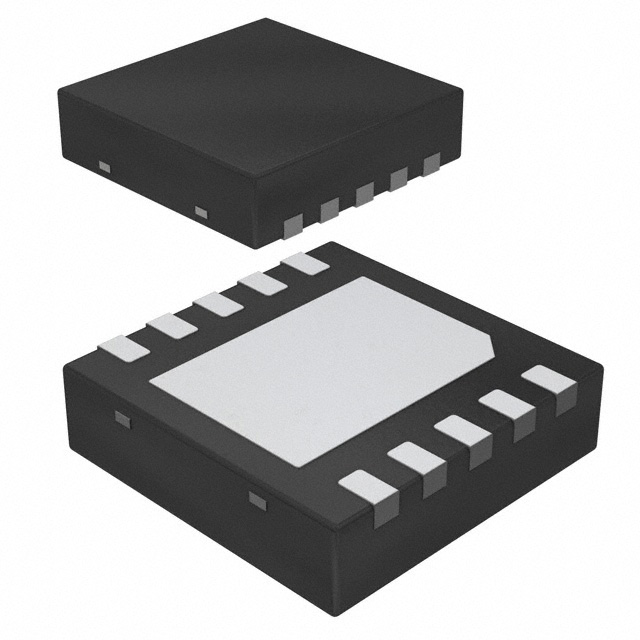

LM5100ASD/NOPB

产品分类: 栅极电源驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 430ns 2 9V 20ns 14V 2.3V,- Non-Inverting MOSFET,N沟道 260ns 半桥 3A,3A SON 贴片安装,黏合安装 4mm*4mm*800μm
供应商型号: LM5100ASD/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 栅极电源驱动器 LM5100ASD/NOPB

LM5100ASD/NOPB概述


    产品简介


    LM5100A/B/C 和 LM5101A/B/C 高压门驱动器
    这些门驱动器主要用于驱动同步降压或半桥配置中的高侧和低侧 N 沟道 MOSFET。LM5100A/B/C 的高侧驱动器可以处理高达 100 V 的供电电压。A 版本提供高达 3 A 的门驱动电流,而 B 和 C 版本则分别提供 2 A 和 1 A 的门驱动电流。这些驱动器具备独立控制的高侧和低侧驱动逻辑输入,能够有效降低功耗并提供清洁的电平转换。

    技术参数


    关键参数:
    - 电源电压范围: 9 V 至 14 V
    - 高侧驱动电压: 最高达 100 V
    - 输出电流:
    - A 版本: 3 A
    - B 版本: 2 A
    - C 版本: 1 A
    - 门驱动延迟: 20-56 ns(典型值)
    - 工作温度范围: -40°C 至 +125°C
    - 存储温度范围: -55°C 至 +150°C
    - 封装形式: SOIC-8, SO PowerPAD-8, WSON-8, WSON-10

    产品特点和优势


    1. 高侧和低侧驱动能力: 同时驱动高侧和低侧 N 沟道 MOSFET,提供高性能和可靠度。
    2. 集成高压二极管: 提供高侧门驱动自举电容器充电,增强系统稳定性和可靠性。
    3. 独立逻辑输入: 可以灵活地独立控制高侧和低侧驱动逻辑输入,确保精确的门驱动信号。
    4. 低功耗和高效性能: 功耗低且能提供清洁的电平转换,保证系统的稳定运行。
    5. 紧凑封装: 提供多种封装选项,便于安装和集成,适应不同的设计需求。

    应用案例和使用建议


    应用案例:
    - 电流馈送推挽式转换器
    - 半桥和全桥功率转换器
    - 同步降压转换器
    - 前向开关电源转换器
    - 主动钳位前向转换器
    使用建议:
    - 电路设计: 确保驱动器的高侧和低侧引脚正确连接,并保持适当的去耦电容。
    - 布局建议: 采用推荐的布局指导方针,确保信号完整性和电磁干扰最小化。
    - 散热管理: 使用暴露焊盘(EP)将驱动器焊接到PCB板上的接地层上,有助于散热,提高可靠性。

    兼容性和支持


    - 兼容性: 该门驱动器与 HIP2100/HIP2101 系列引脚兼容,易于替换现有设计。
    - 支持和维护: 提供详细的技术文档和支持资源,包括在线论坛和技术支持热线。

    常见问题与解决方案


    1. 问题: 驱动器工作时发热严重。
    - 解决方法: 确保驱动器正确放置于散热良好的位置,采用推荐的散热设计。
    2. 问题: 输出信号不稳定。
    - 解决方法: 检查输入信号的完整性,确保去耦电容安装正确。
    3. 问题: 工作温度超出范围。
    - 解决方法: 在极端温度下操作时,需要特别注意散热措施和热管理设计。

    总结和推荐


    综合评估:
    LM5100A/B/C 和 LM5101A/B/C 是一款出色的高压门驱动器,具有出色的性能和广泛的适用范围。这些驱动器在多种应用场景中表现出色,尤其是在高可靠性要求的应用环境中。它们的低功耗和高效率使其成为许多电力电子应用的理想选择。
    推荐:
    强烈推荐使用 LM5100A/B/C 和 LM5101A/B/C 门驱动器。这些驱动器不仅性能卓越,而且兼容性强,易于集成和维护。如果您正在寻找高效可靠的高压门驱动解决方案,这些驱动器将是您的不二之选。

LM5100ASD/NOPB参数

参数
最大工作供电电压 14V
下降时间 260ns
驱动配置 半桥
最大传播延迟时间 20ns
输入类型 Non-Inverting
最小工作供电电压 9V
电流 - 峰值输出(灌入,拉出) 3A,3A
逻辑电压 - VIL,VIH 2.3V,-
通道类型 -
驱动数量 2
上升时间 430ns
最大高压侧电压-自举 118V
栅极类型 MOSFET,N沟道
长*宽*高 4mm*4mm*800μm
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
