LM5101ASDX/NOPB

产品分类: 栅极电源驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 430ns 2 9V 26ns 14V 2.3V,- Non-Inverting MOSFET,N沟道 260ns 半桥 3A,3A SON 贴片安装,黏合安装 4mm*4mm*800μm
供应商型号: LM5101ASDX/NOPB
供应商: 云汉优选
标准整包数: 10

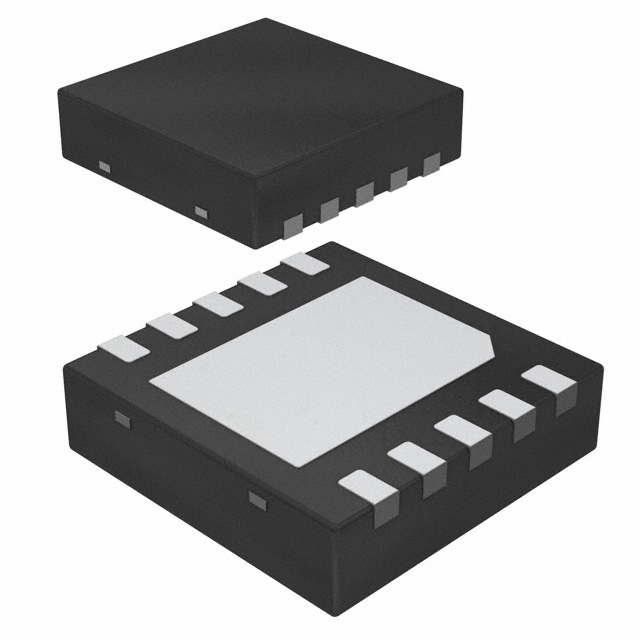

TEXAS INSTRUMENTS 栅极电源驱动器 LM5101ASDX/NOPB

LM5101ASDX/NOPB概述


    产品简介


    LM5100A/B/C 和 LM5101A/B/C 高压高侧和低侧栅极驱动器
    LM5100A/B/C 和 LM5101A/B/C 是专为驱动高侧和低侧 N 沟道 MOSFET 而设计的高压栅极驱动器。这些器件特别适用于同步降压或半桥配置中的 MOSFET 控制。它们提供多种封装选项,包括 SOIC-8、SO PowerPAD-8 和 WSON-10 等。

    技术参数


    - 供电电压范围: VDD 到 VSS 为 -0.3V 至 18V(绝对最大值)
    - 启动阈值电压: VDDR 在 6.9V 至 7.4V 之间(-40°C 至 125°C)
    - 传播延迟: LO 和 HO 输出的传播延迟典型值为 20-56ns(-40°C 至 125°C)
    - 输入阈值: CMOS 类型(VIL: 4.5V 至 6.3V)和 TTL 类型(VIL: 1.3V 至 2.3V)
    - 峰值输出电流: 峰值拉高电流最高可达 3A(LM5100A/LM5101A),拉低电流最高可达 3A(LM5100A/LM5101A)
    - 电气特性: 输入下拉电阻典型值为 200kΩ(-40°C 至 125°C)
    - 热特性: 结点到环境热阻典型值为 170°C/W(SOIC PowerPAD-8 封装)

    产品特点和优势


    1. 集成高压二极管: 提供充电高侧门驱动自举电容的能力。
    2. 高速稳健级移位器: 高速操作的同时保持低功耗和干净的门极信号转换。
    3. 独立的高侧和低侧驱动逻辑输入: 支持不同的逻辑标准(CMOS 和 TTL)。
    4. 快响应时间: 典型的传播延迟仅为 25ns。
    5. 低功耗消耗: 低至 0.1mA 的静态电流。
    6. 多封装选择: 提供 SOIC-8、SO PowerPAD-8 和 WSON-10 多种封装形式,便于不同应用场景的选择。

    应用案例和使用建议


    应用场景
    - 电流馈送推挽式转换器
    - 半桥和全桥功率转换器
    - 同步降压转换器
    - 两开关前向转换器
    - 有源钳位前向转换器
    使用建议
    1. 放置自举电容: 自举电容应当尽可能靠近 IC,以确保有效的电荷存储。
    2. 避免过压: 在某些情况下,板上的电阻和电感可能导致 HS 点瞬时电压超过规定值。应注意限制负电压幅度不超过 VDD - 15V。
    3. 优化电路布局: 确保正确的接地和电源回路设计,以便于散热和提高可靠性。

    兼容性和支持


    这些器件可与多种 N 沟道 MOSFET 兼容,且支持通过多种逻辑输入实现控制。厂商提供了详尽的技术文档和应用指南,以及在线社区和技术支持服务。

    常见问题与解决方案


    1. 问题: 输出信号不稳定。
    - 解决办法: 检查外部负载和电路布局,确保没有噪声干扰。
    2. 问题: 电源电流过高。
    - 解决办法: 检查电路接线是否正确,确保无短路情况。
    3. 问题: 传播延迟过长。
    - 解决办法: 调整外部负载电容,减少传输线路长度以提高信号完整性。

    总结和推荐


    LM5100A/B/C 和 LM5101A/B/C 高压高侧和低侧栅极驱动器凭借其高速、低功耗及广泛的适用性,在多个应用场景中表现出色。对于需要高精度和可靠性的场合,特别是电力转换领域,这款产品是非常值得推荐的。其优秀的封装多样性和良好的技术支持使其成为行业内的优选。

LM5101ASDX/NOPB参数

参数
最小工作供电电压 9V
栅极类型 MOSFET,N沟道
最大高压侧电压-自举 118V
输入类型 Non-Inverting
逻辑电压 - VIL,VIH 2.3V,-
驱动配置 半桥
通道类型 -
最大传播延迟时间 26ns
电流 - 峰值输出(灌入,拉出) 3A,3A
最大工作供电电压 14V
上升时间 430ns
驱动数量 2
下降时间 260ns
长*宽*高 4mm*4mm*800μm
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LM5101ASDX/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM5101ASDX/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 栅极电源驱动器 TEXAS INSTRUMENTS LM5101ASDX/NOPB LM5101ASDX/NOPB数据手册

LM5101ASDX/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
