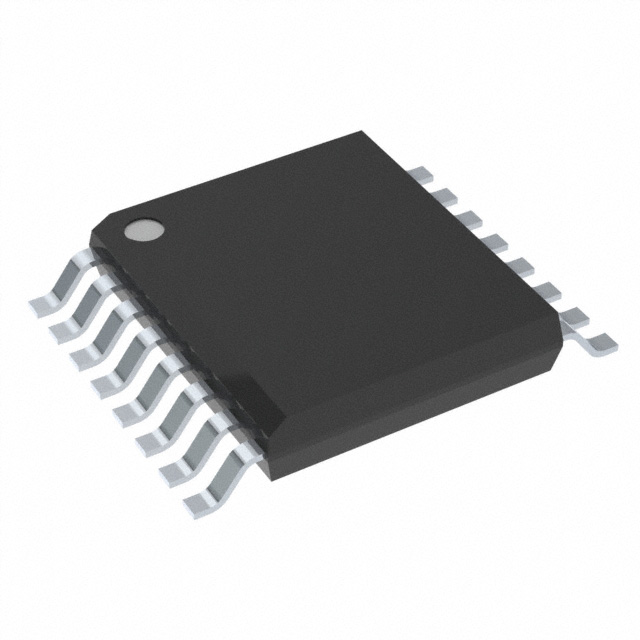

ISO7730FDBQ

产品分类: 隔离器
厂牌: TEXAS INSTRUMENTS
产品描述: 100Mbps 3 SSOP-16 贴片安装
供应商型号: ISO7730FDBQ
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 隔离器 ISO7730FDBQ

ISO7730FDBQ概述

    高速、鲁棒EMC强化三通道数字隔离器:ISO7730和ISO7731

    产品简介


    ISO7730和ISO7731是德州仪器(Texas Instruments)推出的高速、鲁棒EMC强化三通道数字隔离器。它们提供高达100 Mbps的数据传输速率,并支持宽供电范围(2.25 V至5.5 V),适用于工业自动化、电机控制、电源供应、光伏逆变器和医疗设备等领域。这些隔离器通过硅氧化层(SiO2)绝缘屏障,实现了CMOS或LVCMOS数字输入输出的隔离,且具有高电磁兼容性和低功耗。

    技术参数


    - 信号速率:最高可达100 Mbps。
    - 供电电压范围:2.25 V 至 5.5 V。
    - 耐压等级:5000 VRMS(DW封装),3000 VRMS(DBQ封装)。
    - 温度范围:-55°C 至 +125°C。
    - 低功耗:典型情况下每个通道的功耗为1.5 mA。
    - 传播延迟:典型值为11 ns(5V电源)。
    - 共模瞬态抗扰度(CMTI):典型值为±100 kV/µs。
    - 隔离寿命:>40年。
    - 认证标准:DIN V VDE V 0884-11:2017-01, UL 1577, CSA Component Acceptance Notice 5A, IEC 60950-1, IEC 60601-1, GB4943.1-2011, EN 60950-1, EN 61010-1。

    产品特点和优势


    - 高性能:具备高速数据传输能力,适合需要快速响应的应用。
    - 鲁棒EMC设计:系统级的ESD、EFT和浪涌抗扰性,保证了系统的稳定性。
    - 广泛适用性:工作温度范围广,能够在极端环境下稳定运行。
    - 多种封装选择:包括16针Wide-SOIC和QSOP封装,适应不同的设计需求。

    应用案例和使用建议


    ISO7730和ISO7731广泛应用于工业自动化、电机控制、电源供应、光伏逆变器和医疗设备。例如,在电机控制系统中,可以利用这些隔离器来保护主控芯片不受外部干扰的影响。在使用时,建议关注以下几个方面:
    - 确保隔离器的供电电压符合指定范围,避免电压过高或过低导致的损坏。
    - 在电路设计时考虑散热,特别是在高功耗场景下,确保良好的散热设计。
    - 注意信号传输的时序要求,避免因信号延迟导致的误操作。

    兼容性和支持


    这些隔离器可与其他电子元件无缝集成,特别是那些需要电气隔离的应用。TI提供了详尽的技术文档和支持资源,确保用户能够顺利进行开发和调试。同时,对于认证标准的支持也是一大亮点,有助于用户的产品快速获得相关认证。

    常见问题与解决方案


    - 问题1:如何正确配置电源?
    - 解答:请确保供电电压在2.25 V至5.5 V范围内,并遵循TI提供的布局指南,以避免电压不稳引起的故障。
    - 问题2:如何解决功耗高的问题?
    - 解答:通过合理配置Enable引脚(ENx),可以在多主驱动应用中使相应输出进入高阻态,从而降低功耗。
    - 问题3:如何处理ESD防护?
    - 解答:遵循TI的ESD防护建议,确保设计符合ANSI/ESDA/JEDEC JS-001和JEDEC specification JESD22-C101的标准。

    总结和推荐


    ISO7730和ISO7731凭借其卓越的性能、广泛的适用性和高度的可靠性,成为数字隔离器市场中的佼佼者。无论是工业自动化还是医疗设备,这些隔离器都能提供出色的解决方案。鉴于其众多优势,强烈推荐在设计需要电气隔离的系统时选用这些产品。

ISO7730FDBQ参数

参数
数据速率 100Mbps
通道数量 3
通用封装 SSOP-16
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 管装
