ISO7762FDBQR

产品分类: 隔离器
厂牌: TEXAS INSTRUMENTS
产品描述: 100 6 SSOP-16 贴片安装,黏合安装
供应商型号: ISO7762FDBQR
供应商: 云汉优选
标准整包数: 1

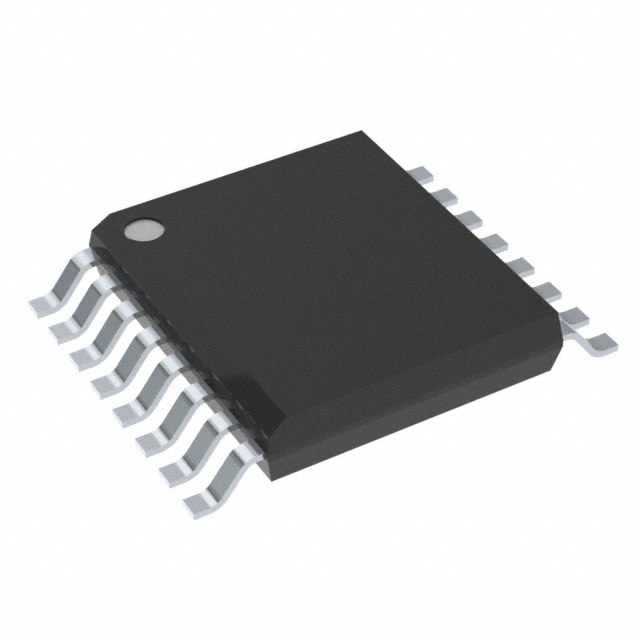

TEXAS INSTRUMENTS 隔离器 ISO7762FDBQR

ISO7762FDBQR概述

    ISO776x High-Speed Robust EMC Six-Channel Digital Isolators

    1. 产品简介


    ISO776x系列数字隔离器是德州仪器(Texas Instruments)推出的高性能六通道数字隔离器,提供卓越的电磁兼容性(EMC)性能和高可靠性。这些隔离器适用于工业自动化、电机控制、电源供应、太阳能逆变器以及医疗设备等多种应用领域。

    2. 技术参数


    以下是ISO776x系列数字隔离器的关键技术规格:
    - 数据速率:高达100 Mbps
    - 隔离屏障:
    - 预计寿命超过30年
    - 最高隔离电压:5000 VRMS (DW封装) / 3000 VRMS (DBQ封装)
    - 冲击能力:最高12.8 kV
    - 共模瞬态抑制(CMTI):±100 kV/μs
    - 供电范围:2.25 V 至 5.5 V
    - 电平转换:2.25 V 至 5.5 V
    - 默认输出:高电平(ISO776x)/低电平(ISO776xF)
    - 宽温度范围:-55°C 至 +125°C
    - 低功耗:典型值1.4 mA/通道 @ 1 Mbps
    - 传播延迟:典型值11 ns @ 5 V
    - 封装选项:宽体SOIC (DW-16) 和SSOP (DBQ-16)

    3. 产品特点和优势


    ISO776x系列数字隔离器具备以下特点和优势:
    - 高电磁兼容性:系统级抗ESD、EFT和浪涌性能,可承受±8 kV的接触放电保护
    - 低功耗:每个通道在1 Mbps时的典型功耗仅为1.4 mA
    - 快速响应:低传播延迟,典型值为11 ns
    - 安全认证:获得UL、CSA、TUV和CQC等多国安全认证

    4. 应用案例和使用建议


    ISO776x系列数字隔离器广泛应用于多种场合,例如:
    - 工业自动化:用于数据通信和信号传输
    - 电机控制:确保安全隔离和可靠的信号传输
    - 电源供应:隔离数据线和控制信号以提高系统稳定性
    使用建议:
    - 确保输入和输出接地正确连接,避免信号干扰
    - 使用适当的布局和布线技术,以减少电磁干扰
    - 在高噪声环境中,考虑使用外部滤波器来增强隔离器的性能

    5. 兼容性和支持


    ISO776x系列数字隔离器与其他TI产品兼容,能够方便地集成到现有设计中。德州仪器提供了详尽的技术文档和支持资源,帮助用户快速了解并正确使用这些隔离器。

    6. 常见问题与解决方案


    - Q: 如何处理过压情况?
    - A: 使用合适的TVS二极管或其他过压保护电路进行保护。
    - Q: 如何确保正确的接地?
    - A: 确保所有引脚正确连接到相应的电源和地线,避免信号干扰。
    - Q: 如何处理高温环境下的工作?
    - A: 参考手册中的热管理部分,采取适当的散热措施,如加装散热片或改进散热设计。

    7. 总结和推荐


    总体而言,ISO776x系列数字隔离器凭借其高数据速率、稳健的隔离性能、低功耗以及广泛的温度适应性,在工业和医疗应用中表现出色。其出色的电磁兼容性和多样化的封装选项使其成为许多应用的理想选择。我们强烈推荐使用ISO776x系列数字隔离器,特别是在需要高度可靠性和电磁兼容性的场合。

ISO7762FDBQR参数

参数
数据速率 100
通道数量 6
5mm(Max)
4mm(Max)
1.75mm(Max)
通用封装 SSOP-16
安装方式 贴片安装,黏合安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

ISO7762FDBQR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ISO7762FDBQR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 隔离器 TEXAS INSTRUMENTS ISO7762FDBQR ISO7762FDBQR数据手册

ISO7762FDBQR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 9.3438
500+ ¥ 8.5963
2000+ ¥ 8.2225
库存: 3663
起订量: 100 增量: 2500
交货地:
最小起订量为:100
合计: ¥ 934.38
