首页  >  产品百科  >  UCC5871QDWJRQ1

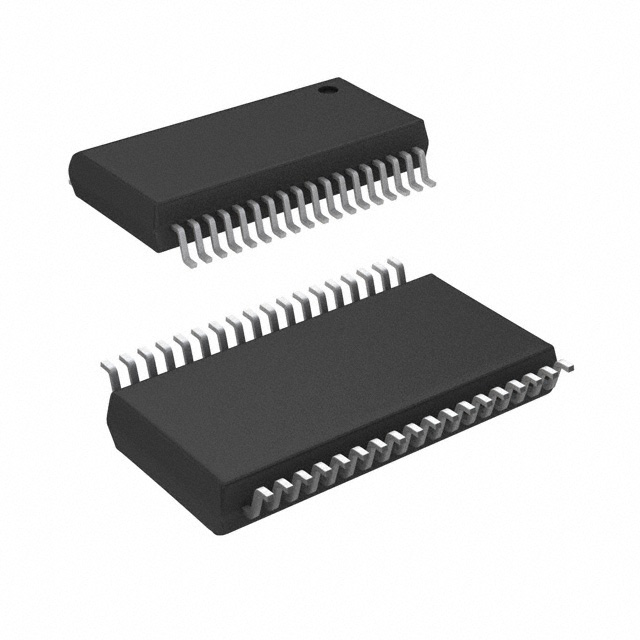

UCC5871QDWJRQ1

产品分类: 栅极电源驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 30-A Isolated IGBT/SiC MOSFET Gate Driver with Advanced Protection Features for Automotive AEC-Q100 Applications
供应商型号: UCC5871QDWJRQ1
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 栅极电源驱动器 UCC5871QDWJRQ1

UCC5871QDWJRQ1概述

    UCC5871-Q1 30-A Isolated IGBT/SiC MOSFET Gate Driver: Comprehensive Technical Overview

    1. 产品简介


    UCC5871-Q1 是一款专为电动汽车(EV)和混合动力汽车(HEV)应用设计的隔离式高功率 IGBT 和 SiC MOSFET 门极驱动器。这款驱动器提供了多种高级保护功能,如分立输出驱动器、短路保护、温度监控等,特别适用于需要高度可靠性和功能性安全的应用场景。其核心优势在于强大的保护功能和灵活的配置选项,使其能够广泛应用于高性能逆变器和其他关键电力系统中。

    2. 技术参数


    - 输出驱动能力: 分离输出驱动器可提供高达 30A 的峰值源电流和 30A 的峰值灌电流。
    - 保护功能: 支持包括互锁和交叉导通保护、主动短路(ASC)支持、可编程最小脉冲拒斥等。
    - 绝缘和过电压保护: 内部和外部电源欠压和过压保护,高电压钳位控制。
    - 诊断功能: 内置自检(BIST)功能,故障报警和警告输出。
    - 接口与通信: 支持 SPI 接口进行重新配置、验证、监督和诊断。
    - 电气特性: 具有高达 100kV/µs 的共模瞬态抗扰度(CMTI),确保在高压环境下稳定工作。
    - 工作条件: 工作温度范围 -40°C 到 150°C,存储温度范围 -65°C 到 150°C。

    3. 产品特点和优势


    - 高度集成的保护功能: 包括短路检测、过温保护和电流监控,简化了系统的复杂性。
    - 灵活的配置: 可通过 SPI 接口进行多种配置,适应不同类型的 SiC MOSFET 或 IGBT。
    - 增强的系统管理: 集成的 10 位 ADC 可监测多个模拟输入,支持详细的系统管理和故障诊断。
    - 功能安全认证: 符合 ISO 26262 系统设计标准,适用于 ASIL D 安全等级。

    4. 应用案例和使用建议


    - 典型应用: HEV 和 EV 牵引逆变器、HEV 和 EV 功率模块。
    - 使用建议: 为确保最佳性能,需正确配置外部电路元件,如门电阻、去耦电容等,以满足特定应用的需求。同时,定期进行系统检查和维护,确保各项保护功能正常运行。

    5. 兼容性和支持


    - 兼容性: UCC5871-Q1 可与大多数 SiC MOSFET 和 IGBT 兼容,通过 SPI 接口实现灵活配置。
    - 技术支持: 提供详尽的技术文档和支持资源,包括应用指南、样例代码等,帮助用户快速上手。

    6. 常见问题与解决方案


    - 问题 1: 在高负载下,器件出现过热现象。
    - 解决方案: 检查散热片是否安装到位,必要时增加外置冷却装置。
    - 问题 2: 门极驱动信号不稳定。
    - 解决方案: 检查门电阻是否合适,确保符合器件最大驱动电流要求。

    7. 总结和推荐


    UCC5871-Q1 是一款高性能、高可靠性的隔离式 IGBT/SiC MOSFET 门极驱动器,具备全面的保护功能和灵活的配置选项,非常适合用于 HEV 和 EV 逆变器及功率模块的设计。其集成的诊断和监测功能极大地简化了系统设计,提高了整体系统的可靠性。强烈推荐用于需要高可靠性和功能性安全的应用场合。

UCC5871QDWJRQ1参数

参数
通道类型 -
输入类型 -
驱动配置 -
驱动数量 -
上升时间 -
电流 - 峰值输出(灌入,拉出) -
最大工作供电电压 -
栅极类型 -
最小工作供电电压 -
最大高压侧电压-自举 -
最大传播延迟时间 -
下降时间 -
逻辑电压 - VIL,VIH -
包装方式 卷带包装

UCC5871QDWJRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCC5871QDWJRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 栅极电源驱动器 TEXAS INSTRUMENTS UCC5871QDWJRQ1 UCC5871QDWJRQ1数据手册

UCC5871QDWJRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 63.897
2000+ ¥ 62.2725
3000+ ¥ 60.648
库存: 5000
起订量: 1000 增量: 750
交货地:
最小起订量为:1000
合计: ¥ 63897
