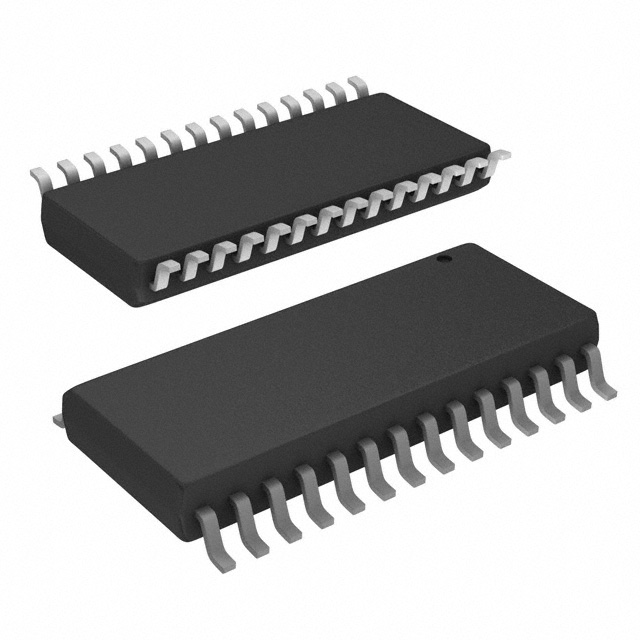

IXDD415SI

产品分类: 栅极电源驱动器
厂牌: IXYS
产品描述: 4.5ns 2 8V 30V 3.5ns 非反相 SOP 贴片安装 17.9mm*7.5mm*2.65mm
供应商型号: ZT-IXDD415SI
供应商: 海外现货
标准整包数: 1
IXYS 栅极电源驱动器 IXDD415SI

IXDD415SI概述


    产品简介


    IXDD415SI 是一款专为高频射频(RF)应用设计的双通道低侧高速高电流门驱动器,由IXYS公司生产。它特别适用于Class D和E HF RF应用以及其他需要极快上升和下降时间或短脉宽的应用。这款电子元器件的主要功能是驱动功率场效应晶体管(MOSFET),并具有极高的峰值输出电流能力和宽广的工作电压范围。其主要应用领域包括射频MOSFET驱动、开关放大器驱动、开关模式电源(SMPS)、脉冲发生器、声波换能器驱动以及脉冲激光二极管驱动等。

    技术参数


    - 供应电压:8V至30V
    - 绝对最大额定值:
    - 最大结温:150°C
    - 工作温度范围:-40°C至85°C
    - 热阻(结到壳):28引脚SOIC (SI) (θJC):0.75°C/W
    - 输入电压:-0.3V 至 VCC + 0.3V
    - 峰值输出电流:每个输出端口可提供高达15A的峰值电流
    - 连续输出电流:2A
    - 上升时间:<3ns(负载电容为1nF时)
    - 下降时间:<3ns(负载电容为1nF时)
    - 最小脉宽:5ns
    - 传播延迟时间:32ns
    - 工作频率:最高可达45MHz(负载电容为1nF时)

    产品特点和优势


    - 高速响应:快速的上升时间和下降时间(<3ns)。
    - 高电流能力:每个输出端口可以提供高达15A的峰值电流。
    - 广泛的工作电压范围:8V到30V的宽泛电压范围,适应多种应用场景。
    - 高可靠性:具有闩锁保护功能,确保长时间稳定运行。
    - 低输出阻抗:保证信号传输的效率。
    - 出色的噪声免疫力:对热、静电放电(ESD)等干扰因素的防护。

    应用案例和使用建议


    典型应用:
    - RF MOSFET驱动:在射频应用中提供高效的MOSFET控制。
    - 开关放大器驱动:在Class D或E放大器中实现精准的信号转换。
    - 多兆赫兹开关模式电源:用于快速切换操作的电源系统。
    - 脉冲发生器:适用于高频率脉冲信号的生成。
    使用建议:
    - 布局设计:保持电路环路电感最小化,Vcc去耦合电容应尽量靠近IXDD415放置。
    - 接地设计:确保IXDD415和MOSFET之间以及电源和逻辑电路之间的返回路径尽可能短且低阻抗。
    - 输出引线电感:尽可能缩短并加宽输出引线,防止振铃现象。

    兼容性和支持


    - 兼容性:该产品兼容TTL和CMOS逻辑电平输入,但需注意EN输入阈值为VCC的一半,可能需要额外的电平转换电路以兼容5V CMOS或TTL输入。
    - 支持和服务:IXYS公司提供了详尽的技术文档和售后支持,客户可以通过官方网站获取相关资料和技术帮助。

    常见问题与解决方案


    1. Q:如何处理逻辑电平不匹配的问题?
    - A: 可以通过添加一个电平转换电路来解决这个问题。例如,图16所示的TTL到高压CMOS电平转换电路可以将TTL或5V CMOS逻辑电平转换为IXDD415所需的高电压CMOS电平。
    2. Q:如何减少输出引线的电感?
    - A: 尽可能使用更短、更宽的导线,并考虑使用低电感、低电阻的无源元件。

    总结和推荐


    总结:
    IXDD415SI是一款高性能的双通道低侧高速高电流门驱动器,具有优异的电气特性和广泛的适用范围。其具备快速响应、高电流驱动能力、宽泛的工作电压范围以及出色的噪声免疫能力,非常适合在高频射频和高功率开关电源等应用场景中使用。
    推荐:
    对于需要高效驱动MOSFET的应用,IXDD415SI是一个理想的选择。无论是在射频应用还是开关电源中,其出色的性能和可靠性都使其成为市场上最具竞争力的产品之一。强烈推荐在相关项目中使用这款电子元器件。

IXDD415SI参数

参数
驱动配置 非反相
输入类型 -
上升时间 4.5ns
最小工作供电电压 8V
下降时间 3.5ns
最大工作供电电压 30V
栅极类型 -
逻辑电压 - VIL,VIH -
通道类型 -
最大传播延迟时间 -
驱动数量 2
最大高压侧电压-自举 -
电流 - 峰值输出(灌入,拉出) -
长*宽*高 17.9mm*7.5mm*2.65mm
通用封装 SOP
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 盒装,管装

IXDD415SI厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

IXDD415SI数据手册

厂牌 PDF简要描述 下载
IXYS 栅极电源驱动器 IXYS IXDD415SI IXDD415SI数据手册

IXDD415SI封装设计

查看详情并下载
Symbol
Footprint
3D Model
