IX4424NTR

产品分类: 栅极电源驱动器
厂牌: IXYS
产品描述: 18ns 2 4.5V 75ns 30V 800mV,3V Non-Inverting MOSFET,N沟道,P沟道 18ns 低压侧 3A,3A SOIC-8 贴片安装 4.93mm*3.94mm*1.35mm
供应商型号: ZT-IX4424NTR
供应商: 海外现货
标准整包数: 1

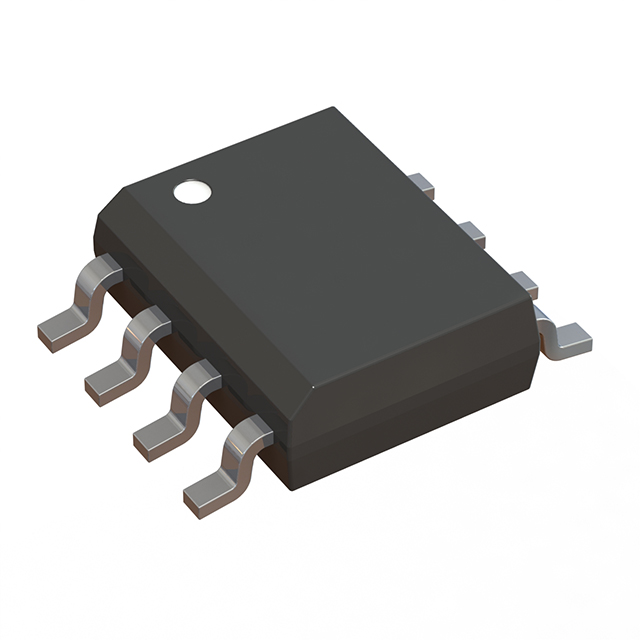

IXYS 栅极电源驱动器 IX4424NTR

IX4424NTR概述


    产品简介


    产品类型:双高电平低边门驱动器(Dual High-Speed, Low-Side Gate Driver)
    主要功能:
    - 每个输出端口可提供高达3安培的峰值电流。
    - 工作电压范围宽广,从4.5V到35V。
    - 工作温度范围为-40°C至+125°C,适用于恶劣环境。
    - 输入具有高耐压能力和快速的上升/下降时间,低功耗设计。
    应用领域:
    - 功率MOSFET驱动
    - 开关电源
    - 电机控制
    - 直流到直流转换器
    - 脉冲变压器驱动

    技术参数


    工作条件:
    - 供电电压:4.5V 至 35V
    - 工作温度范围:-40°C 至 +125°C
    性能参数:
    - 输出电流:±3A
    - 逻辑输入:TTL 和 CMOS 兼容
    - 驱动能力:上升/下降时间 ≤ 10ns
    - 传播延迟时间:典型值为35ns至75ns(非门驱动)和38ns至75ns(门驱动)
    - 工作电流:典型值为13mA(VINA=VINB=3.5V时)

    产品特点和优势


    - 高电流驱动:每个通道均可提供3安培的峰值电流,适合于高电流应用。
    - 宽温范围:在极端环境下也能保持稳定工作,适合各种工业和汽车应用。
    - 低延迟:出色的上升/下降时间和传播延迟特性,使其成为高频应用的理想选择。
    - 可靠保护:内置闩锁保护,确保在高电流下工作时的安全性。

    应用案例和使用建议


    应用场景:
    - 在开关电源中,这款门驱动器可以用于高速开关,减少损耗。
    - 在电机控制系统中,该产品可以提供稳定的驱动信号,保证电机平稳运行。
    - 在直流到直流转换器中,其高效率和可靠性可以有效提高系统整体性能。
    使用建议:
    - 为了达到最佳效果,建议将输入电压保持在合适范围内,避免超过最大输入电压。
    - 在布线时,尽量减少走线长度,以减少杂散电感,从而降低传播延迟。
    - 针对不同的工作频率,调整负载电容,以获得最优的响应速度和稳定性。

    兼容性和支持


    兼容性:
    - 该产品与TTL和CMOS逻辑电路兼容,方便与多种微控制器和FPGA接口。
    支持:
    - 厂商提供详细的制造信息和封装规格,包括焊接温度曲线、湿度敏感等级等。
    - 推荐使用无清洁焊剂,且建议用户在清洗电路板后进行适当的干燥处理,避免湿气影响。

    常见问题与解决方案


    常见问题:
    - 问题1:无法正常启动或输出不稳定。
    解决方案:检查供电电压是否在额定范围内,确保接地良好。
    - 问题2:温度过高导致系统异常。
    解决方案:确保散热良好,可能需要增加散热片或优化散热路径。
    - 问题3:输入信号不稳定导致驱动器输出不一致。
    解决方案:使用滤波电路平滑输入信号,确保信号质量。

    总结和推荐


    总结:
    IX4423/24/25系列门驱动器在设计上充分考虑了高频应用需求,具备出色的电流驱动能力和宽广的工作温度范围。其低延迟和可靠的保护机制使其成为众多领域的理想选择。
    推荐:
    强烈推荐此系列的产品应用于需要高电流驱动、高频率响应的应用场合。该系列产品的卓越性能和可靠性能够显著提升系统的整体表现。

IX4424NTR参数

参数
上升时间 18ns
驱动数量 2
通道类型 -
输入类型 Non-Inverting
下降时间 18ns
逻辑电压 - VIL,VIH 800mV,3V
驱动配置 低压侧
最大工作供电电压 30V
最大高压侧电压-自举 -
最小工作供电电压 4.5V
电流 - 峰值输出(灌入,拉出) 3A,3A
栅极类型 MOSFET,N沟道,P沟道
最大传播延迟时间 75ns
长*宽*高 4.93mm*3.94mm*1.35mm
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IX4424NTR厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

IX4424NTR数据手册

厂牌 PDF简要描述 下载
IXYS 栅极电源驱动器 IXYS IX4424NTR IX4424NTR数据手册

IX4424NTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
