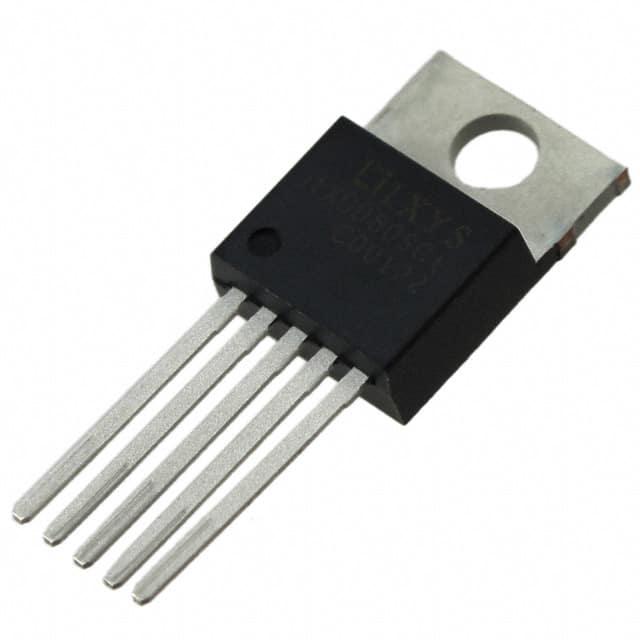

IXDD630CI

产品分类: 栅极电源驱动器
厂牌: IXYS
产品描述: 11ns 1 12.5V 65ns 35V 800mV,3.5V Non-Inverting IGBT,MOSFET,N沟道,P沟道 11ns 低压侧 30A,30A TO-220-5 通孔安装
供应商型号: TS-IXDD630CI
供应商: 海外现货
标准整包数: 50
IXYS 栅极电源驱动器 IXDD630CI

IXDD630CI概述


    产品简介


    产品类型与功能:
    IXDD630/IXDI630/IXDN630 是一款高速栅极驱动器,专为驱动最新的IXYS功率MOSFETs和IGBTs设计。这款驱动器能够在短时间内提供高达30A的峰值电流输出,具有极快的上升和下降时间(<20ns)和低传播延迟。
    应用领域:
    这种高效能的栅极驱动器适用于多种应用场景,如:
    - 功率MOSFET和IGBT的开关控制
    - 开关模式电源供应
    - 电机控制
    - 直流到直流转换器
    - Class-D开关放大器
    - 脉冲变压器驱动器

    技术参数


    以下是该产品的关键技术参数和电气特性:
    - 输入电压范围: VIN/VEN = -5 V 至 VCC+0.3 V
    - 输出电流: IOUT = ±30A
    - 工作温度范围: -40°C 至 +125°C
    - 供电电压: VCC = UVLO至35V
    - 上升时间 (tr): < 20ns
    - 下降时间 (tf): < 20ns
    - 传播延迟: < 65ns
    - 静态供电电流 (ICC): 2.5mA 至 4mA (VCC=18V, VIN=3.5V)
    - 低态输出阻抗: ROL ≤ 0.3Ω
    - 高态输出阻抗: ROH ≤ 0.4Ω
    - 热阻抗:
    - 管壳TO-220: θJA = 36°C/W, θJC = 3°C/W
    - 管壳TO-263: θJA = 46°C/W, θJC = 2°C/W

    产品特点和优势


    - 高驱动能力: 输出端能够提供高达30A的峰值电流源/汇,适用于需要高功率的电力系统。
    - 快速响应: 具有小于20ns的快速上升和下降时间,非常适合高频开关应用。
    - 耐高温性能: 支持-40°C至+125°C的工作温度范围,保证在极端环境下正常工作。
    - 保护机制: 包括欠压锁存保护和负向电平耐受能力,确保设备的安全性和可靠性。

    应用案例和使用建议


    - 开关电源: 可以与现有的开关电源控制器配合使用,提高系统的效率和稳定性。
    - 电机驱动: 在电机控制系统中使用时,可有效降低系统的复杂性和成本,提升系统响应速度。
    - Class-D放大器: 作为Class-D放大器的开关控制部件,可以显著减少信号失真并提升音质效果。
    使用建议:
    - 温度监控: 确保电路在极端温度下不会超过最高额定温度,避免过热损坏。
    - 负载匹配: 配合适当的负载容量,减少上升和下降时间对负载的冲击,提高整体系统的稳定性。

    兼容性和支持


    - 兼容性: 该产品提供5针TO-220和TO-263两种封装,方便用户根据具体需求选择合适的型号。
    - 技术支持: 厂商提供详尽的技术文档和参考设计,帮助用户进行集成和调试。

    常见问题与解决方案


    - Q: 驱动器不能正常工作,可能是什么原因?
    - A: 检查供电电压是否在推荐范围内,确认是否有欠压保护触发。检查输入信号是否正确,特别是EN引脚的状态。
    - Q: 设备在低温下无法正常启动?
    - A: 确认是否达到了欠压锁存保护阈值。如果需要在更低温度下工作,可考虑更换为低温版本的产品。

    总结和推荐


    IXDD630/IXDI630/IXDN630 是一款高性能的高速栅极驱动器,适合于需要快速响应和高电流输出的应用场合。其优异的电气特性和广泛的工作温度范围使其成为市场上同类产品中的佼佼者。强烈推荐在高要求的开关电源和电机控制等领域使用。不过,在选购前,应确保充分了解产品的详细技术规格,并考虑实际应用的具体需求。

IXDD630CI参数

参数
栅极类型 IGBT,MOSFET,N沟道,P沟道
最大工作供电电压 35V
最大高压侧电压-自举 -
通道类型 -
驱动数量 1
驱动配置 低压侧
逻辑电压 - VIL,VIH 800mV,3.5V
上升时间 11ns
最小工作供电电压 12.5V
最大传播延迟时间 65ns
输入类型 Non-Inverting
下降时间 11ns
电流 - 峰值输出(灌入,拉出) 30A,30A
10.54mm(Max)
4.83mm(Max)
9.4mm(Max)
通用封装 TO-220-5
安装方式 通孔安装
零件状态 在售
包装方式 管装

IXDD630CI厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

IXDD630CI数据手册

厂牌 PDF简要描述 下载
IXYS 栅极电源驱动器 IXYS IXDD630CI IXDD630CI数据手册

IXDD630CI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 7.1004 ¥ 60.3534
100+ $ 6.2829 ¥ 53.4047
250+ $ 5.6772 ¥ 48.2562
库存: 250
起订量: 50 增量: 1
交货地:
最小起订量为:50
合计: ¥ 3017.67
直接购买
加入购物车
