LDA101S

产品分类: 隔离器
厂牌: IXYS
产品描述: 1 6-SMD 贴片安装
供应商型号: ZT-LDA101S
供应商: 海外现货
标准整包数: 1

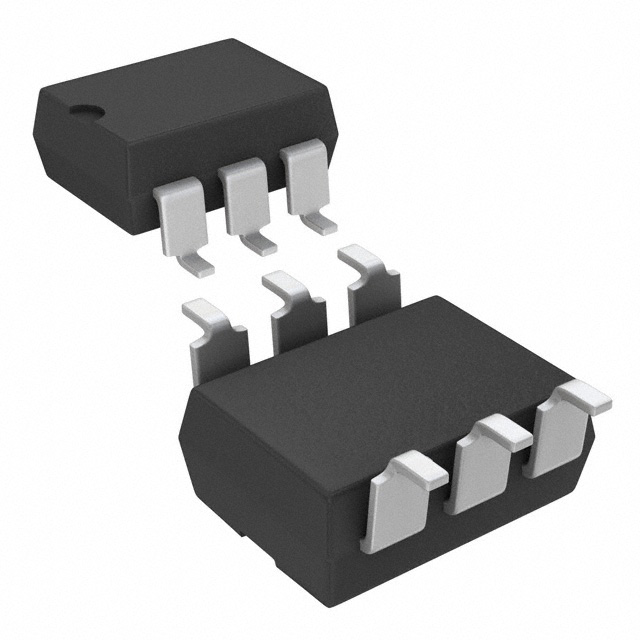

IXYS 隔离器 LDA101S

LDA101S概述

    LDA101 Optocoupler: 技术手册概述

    1. 产品简介


    LDA101是一款单向输入光电耦合器,具有单个晶体管输出。它采用光学耦合技术,提供3750Vrms的输入/输出隔离屏障,适用于电信交换、Tip/Ring电路、调制解调器切换(笔记本电脑、掌上电脑)以及环路检测、振铃检测、电流传感等领域。LDA101提供三种封装形式:6脚直插式(管装)、6脚表面贴装(管装)和6脚表面贴装(卷带式),便于安装和焊接。

    2. 技术参数


    - 电气特性
    - 破坏电压 (BVCEO): 30V
    - 光电晶体管暗电流 (ICEO): 10nA (最大值)
    - 饱和电压 (VCE(sat)): 0.5V
    - 电流传输比 (CTR): 33% (最小值),300% (典型值)
    - 输入控制电流 (IF): 1mA
    - 输入电压降 (VF): 0.9V (最小值),1.4V (最大值)
    - 温度范围
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -40°C 至 +125°C
    - 可靠性认证
    - UL 认证组件
    - CSA 认证组件
    - EN/IEC 60950-1 认证组件

    3. 产品特点和优势


    - 高隔离电压: 3750Vrms,确保输入输出间的高安全隔离。
    - 低驱动功率要求: 适用于TTL/CMOS兼容电路,减少了驱动器的功耗需求。
    - 无移动部件: 保证高可靠性,减少故障率。
    - 小尺寸: 6针封装,适用于空间受限的应用。
    - 兼容性强: 可通过机器插入和波峰焊安装,提供了方便的组装方式。

    4. 应用案例和使用建议


    - 应用案例:
    - 电信交换系统中的Tip/Ring电路
    - 笔记本电脑和掌上电脑的调制解调器切换
    - 用于检测电路的环路检测
    - 使用建议:
    - 在使用过程中注意保持适当的环境温度,避免过热导致性能下降。
    - 建议使用无铅焊接工艺,确保产品的长期稳定运行。

    5. 兼容性和支持


    - 兼容性:
    - LDA101与多种微控制器和逻辑电路兼容,能够方便地集成到各种电子系统中。
    - 支持:
    - IXYS Integrated Circuits Division 提供详尽的技术文档和支持服务,确保客户能够顺利使用该产品。

    6. 常见问题与解决方案


    - Q1: 如何正确处理静电敏感问题?
    - A1: 使用JESD-625标准处理静电敏感问题,确保在操作过程中使用防静电腕带和工作台。

    - Q2: 温度过高会导致哪些问题?
    - A2: 过高的温度可能导致产品性能下降,建议保持工作温度在推荐范围内,并采取适当的散热措施。

    7. 总结和推荐


    LDA101是一款高度可靠且实用的光电耦合器,适用于多种应用场景。它的高隔离电压、低驱动功率需求和小尺寸等特点使其在市场上具备显著的竞争优势。建议在需要高隔离性能和可靠性的电子系统中优先考虑使用此产品。对于那些对静电敏感度有严格要求的应用,也需遵循相应的操作规范以确保最佳性能和使用寿命。

LDA101S参数

参数
数据速率 -
通道数量 1
通用封装 6-SMD
安装方式 贴片安装
零件状态 在售
包装方式 管装

LDA101S厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

LDA101S数据手册

厂牌 PDF简要描述 下载
IXYS 隔离器 IXYS LDA101S LDA101S数据手册

LDA101S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.6155 ¥ 5.1575
库存: 0
起订量: 107 增量: 50
交货地:
最小起订量为:1
合计: ¥ 0
