首页  >  产品百科  >  IXDI602SITR

IXDI602SITR

产品分类: 栅极电源驱动器
厂牌: IXYS
产品描述: IXYS 8引脚MOSFET 驱动器, SOIC封装
供应商型号: 2131610
供应商: 海外现货
标准整包数: 10

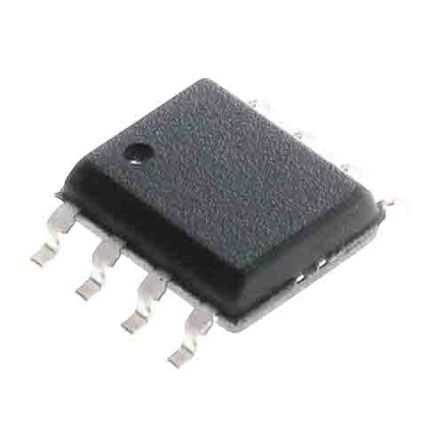

IXYS 栅极电源驱动器 IXDI602SITR

IXDI602SITR概述


    产品简介


    IXD602系列双路高速门驱动器是IXYS集成电路部门推出的高效功率MOSFET和IGBT开关驱动器。这些驱动器适用于广泛的高频率和高功率应用,例如高效的电源MOSFET和IGBT开关、开关模式电源、电机控制、直流到直流转换器以及Class-D开关放大器等。IXD602系列包含三种配置:IXDF602(一个非反相和一个反相驱动器)、IXDI602(两个反相驱动器)和IXDN602(两个非反相驱动器)。这使得它们能够根据具体应用需求灵活选择。

    技术参数


    - 供电电压范围:4.5V至35V
    - 输出电流:±2A(峰值源极/汲极驱动电流)
    - 工作温度范围:-40°C至+125°C
    - 输入特性:逻辑输入能承受高达-5V的负摆动
    - 传播延迟时间:典型值为35ns(导通延迟),60ns(关断延迟)
    - 上升/下降时间:小于10ns
    - 电源电流:最大10µA
    - 输出阻抗:低
    - 封装选项:标准8针DIP、SOIC、带散热背板的Power SOIC以及DFN封装

    产品特点和优势


    IXD602系列的特点在于其能够提供高达2A的源极/汲极驱动电流,同时具有非常快的上升和下降时间(小于10ns),以及低传播延迟时间(导通延迟35ns,关断延迟60ns)。这些特性使其非常适合用于高频和高功率的应用场合,如开关电源、电机控制和音频放大器等。此外,IXD602系列产品设计时考虑到了低功耗需求,其静态电流仅为10µA,有助于提高系统的整体能效。

    应用案例和使用建议


    应用案例
    1. 开关电源:IXD602可用于开关模式电源,利用其快速的开关速度和低延时,实现高效的电能转换。
    2. 电机控制:在电机控制系统中,IXD602可以驱动功率MOSFET或IGBT,通过快速响应来优化电机的转速控制。
    3. Class-D音频放大器:IXD602的高频率响应能力使其成为Class-D音频放大器的理想选择,能够产生清晰且不失真的音频信号。
    使用建议
    - 在应用IXD602驱动器时,要确保其输入端不承受超过规定的电压范围,以避免损坏。
    - 由于IXD602具有快速响应特性,在高频应用中应尽量减少电路寄生电容,以确保最佳性能。
    - 鉴于IXD602的工作温度范围较广,可以在极端环境下确保稳定运行,但仍需注意散热管理,以防止过热。

    兼容性和支持


    IXD602系列与多种其他IXYS产品具有良好的兼容性,可方便地集成到现有系统中。厂商提供了详细的制造信息和技术支持,包括针对潮湿敏感度和静电放电敏感性的指导,以及焊接温度曲线、清洗指南等。用户可以通过查阅相关文档获取更多详细信息和支持资源。

    常见问题与解决方案


    1. 问:IXD602的工作温度范围是多少?
    答:IXD602的工作温度范围为-40°C至+125°C,这意味着它能够在广泛的环境中可靠运行。
    2. 问:IXD602的输入电压最高能达到多少?
    答:IXD602的输入电压最大可达35V,但需要注意的是,实际使用时应遵循手册中关于最大额定值的规定。
    3. 问:IXD602的上升时间和下降时间是多少?
    答:IXD602的上升时间和下降时间都小于10ns,这对于需要快速开关的应用非常重要。

    总结和推荐


    综上所述,IXD602系列是一款高性能、多用途的双路高速门驱动器,具备优异的电气特性和宽泛的工作环境适应性。其快速的响应时间和低功耗特性使其成为各种高功率应用的理想选择。建议在需要高效、快速驱动功率MOSFET和IGBT的场景中使用IXD602系列。考虑到其广泛的应用范围和优良的技术参数,这款驱动器无疑是一个值得信赖的选择。

IXDI602SITR参数

参数
逻辑电压 - VIL,VIH 800mV,3V
输入类型 Inverting
电流 - 峰值输出(灌入,拉出) 2A,2A
下降时间 6.5ns
最大高压侧电压-自举 -
最大工作供电电压 35V
最小工作供电电压 4.5V
栅极类型 IGBT,MOSFET,N沟道,P沟道
通道类型 -
上升时间 7.5ns
最大传播延迟时间 60ns
驱动数量 2
驱动配置 低压侧
5mm(Max)
4mm(Max)
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

IXDI602SITR厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

IXDI602SITR数据手册

厂牌 PDF简要描述 下载
IXYS 栅极电源驱动器 IXYS IXDI602SITR IXDI602SITR数据手册

IXDI602SITR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 13.9775
500+ ¥ 13.5579
1000+ ¥ 13.1511
库存: 1862
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 139.77
