LOC110PTR

产品分类: 隔离器
厂牌: IXYS
产品描述: 1 FLATPACK-8 贴片安装,黏合安装 9.65mm*6.35mm*2.29mm
供应商型号: 849-LOC110PTR
供应商: Mouser
标准整包数: 1

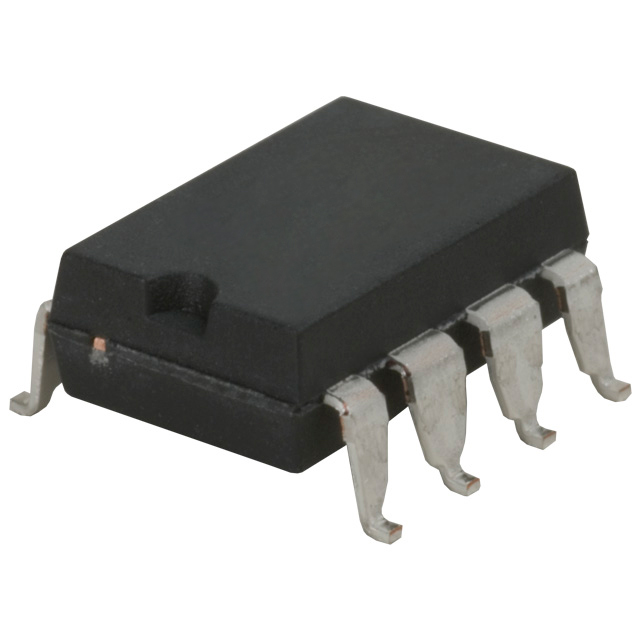

IXYS 隔离器 LOC110PTR

LOC110PTR概述

    # 单路线性光耦器:LOC110 技术手册

    产品简介


    基本信息
    产品名称:单路线性光耦器(LOC110)
    产品类型:集成电路
    主要功能:
    - 替代调制解调器变压器(无插入损耗)
    - 数字电话隔离
    - 电源反馈电压/电流控制
    - 医疗传感器隔离
    - 音频信号接口
    - 过程控制变送器隔离
    应用领域:
    - 调制解调器设计
    - 通信系统
    - 医疗设备
    - 音频处理
    - 过程控制系统

    技术参数


    电气特性
    - 输入特性
    - LED正向电压(IF = 2 - 10mA):VF = 0.9 - 1.4 V
    - 反向LED电流(VR = 5V):IR ≤ 10 μA
    - 耦合/检测特性
    - 暗电流(IF=0mA, VC1-A1=VC2-A2=15V):ID ≤ 1 - 25 nA
    - 伺服增益(IC1/IF):K1 = 0.004 - 0.030
    - 前向增益(IC2/IF):K2 = 0.004 - 0.030
    - 传输增益(K2/K1=IC2/IC1):K3 = 0.668 - 1.179
    - 容差
    - 输入到输出隔离:3750 Vrms
    - 温度系数:ΔK3/ΔT ≤ 0.005 % / ℃
    - 其他特性
    - 共模抑制比(V=20VP-P, RL=2kΩ, f=100Hz):CMRR ≥ 130 dB
    - 总谐波失真(f0=350Hz, 0dBm):THD ≤ -80 dB
    工作环境
    - 操作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +125°C
    - 最大反向LED电压:5 V
    - 峰值输入控制电流(10ms):1 A

    产品特点和优势


    独特功能
    - 0.01% 伺服线性度:保证高精度控制。
    - -87 dB THD:典型总谐波失真低。
    - >200 kHz 带宽:提供宽广的频率响应。
    - 低输入/输出电容:减少信号失真。
    - 低功耗:满足能源效率要求。
    - 多种封装选项:DIP、扁平封装和表面贴装,便于灵活应用。
    市场竞争力
    - 高伺服线性度和宽频带宽使得LOC110在高性能隔离应用中表现出色。
    - 通过降低噪声和失真提高系统的可靠性和准确性。
    - 多种封装形式适应不同应用场景,方便安装和维护。

    应用案例和使用建议


    应用案例
    - 在医疗传感器中实现隔离,提高测量精度和患者安全。
    - 在数字电话系统中进行隔离,提升通信质量。
    - 在过程控制系统中隔离信号,确保系统稳定性和安全性。
    使用建议
    - 确保LED驱动电流在2mA至10mA范围内,以获得最佳线性度。
    - 在高频应用中使用时,注意散热以防止过热。
    - 根据实际需求选择合适的封装形式(如DIP、扁平封装或表面贴装)。

    兼容性和支持


    兼容性
    - LOC110系列产品与多种电子设备兼容,适用于多种电路设计。
    支持
    - IXYS Integrated Circuits Division提供详尽的技术文档和支持,包括应用笔记(AN-107)和详细的安装指南。
    - 用户可以通过官网获得更多技术支持和指导。

    常见问题与解决方案


    常见问题及解决方法
    1. LED正向电流不稳定
    - 解决办法:检查驱动电路,确保驱动电流在规定范围内。

    2. 输出信号不线性
    - 解决办法:重新校准伺服增益(K1),并调整反馈环路。
    3. 系统噪声大
    - 解决办法:增加滤波器,降低噪声水平。

    总结和推荐


    综合评估
    - LOC110系列单路线性光耦器以其高伺服线性度、低噪声和广泛的带宽成为高性能隔离应用的理想选择。
    - 其宽泛的工作温度范围和多样化的封装选项,使其适用于各种复杂环境下的系统设计。
    推荐使用
    - LOC110适合需要高精度隔离和低噪声的应用场合,特别是在医疗设备、通信系统和工业自动化等领域中。
    - 强烈推荐给需要高性能光耦合器的设计工程师。

LOC110PTR参数

参数
数据速率 -
通道数量 1
长*宽*高 9.65mm*6.35mm*2.29mm
通用封装 FLATPACK-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LOC110PTR厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

LOC110PTR数据手册

厂牌 PDF简要描述 下载
IXYS 隔离器 IXYS LOC110PTR LOC110PTR数据手册

LOC110PTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.5995 ¥ 30.4158
10+ $ 2.4035 ¥ 20.3096
100+ $ 1.674 ¥ 14.1453
500+ $ 1.4472 ¥ 12.2288
1000+ $ 1.3335 ¥ 11.2681
2000+ $ 1.2915 ¥ 10.9132
5000+ $ 1.197 ¥ 10.1147
库存: 618
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 30.41
