LOC117S

产品分类: 隔离器
厂牌: IXYS
产品描述: Linear optocoupler K3 Forward Gain
供应商型号: 1358082
供应商: 海外现货
标准整包数: 2

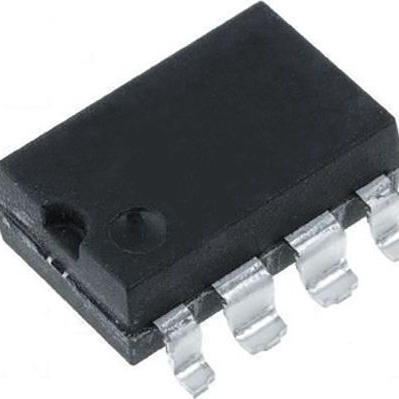

IXYS 隔离器 LOC117S

LOC117S概述


    产品简介


    LOC117是一款线性光耦合器(Linear Optocoupler),由IXYS Integrated Circuits Division生产。它主要用于隔离应用,如调制解调器变压器替换、数字电话隔离、电源反馈电压/电流控制、医疗传感器隔离、音频信号接口以及过程控制转换器的隔离。该产品通过一个红外LED和两个光电二极管实现光耦合,具有高输入输出隔离度和出色的伺服线性度。

    技术参数


    | 参数 | 规格 | 单位 |
    |
    | LED操作范围 | 2-10 | mA |
    | 转移增益(K3) | 0.887-1.072 | - |
    | 输入到输出隔离度 | 3750 | Vrms |
    其他关键电气特性:
    - 输入特性:
    - LED电压降 (VF):0.9 - 1.4 V
    - 反向LED电流 (IR):- - 10 µA
    - 耦合/检测特性:
    - 暗电流 (ID):- 1 - 25 nA
    - 温度系数:
    - 转移增益温度系数 (ΔK3/ΔT):- 0.005 - % / °C
    - 共模抑制比 (CMRR): 130 dB (V=20VP-P, RL=2KΩ, f=100Hz)
    - 总谐波失真 (THD): -87 dB (f0=350Hz, 0dBm)
    - 频率响应:
    - 光电导配置:f-3dB - 200 kHz
    - 光伏配置:- 40 kHz
    - 输入/输出电容 (CIO): - 3 pF (VIO=0V, f=1MHz)
    工作环境:
    - 运行温度:-40至+85 °C
    - 存储温度:-40至+125 °C
    - 峰值电流:1 A (10ms)
    - 最大输入功率耗散:150 mW
    - 最大整体封装功耗:500 mW
    - 隔离电压(输入到输出):3750 Vrms

    产品特点和优势


    - 伺服线性度: 达到0.01%
    - 低总谐波失真 (THD): -87 dB 典型值
    - 宽频带响应: >200kHz
    - 模拟和数字信号耦合: 兼容模拟和数字信号
    - 高增益稳定性: 保持良好的增益稳定性
    - 低输入到输出电容: 减少信号延迟
    - 低功耗: 节能设计
    - 多种封装选项: 8-Pin DIP、Flatpack、Surface Mount 可选

    应用案例和使用建议


    LOC117广泛应用于电信、医疗传感器隔离、工业控制系统等领域。例如,在数字电话系统中,它可以替代传统的调制解调器变压器,避免插入损耗,提供无损信号传输。对于医疗传感器,它能够实现高效且可靠的信号隔离,保证患者安全。
    使用建议:
    - 确保工作环境温度符合标准,以防止器件损坏。
    - 在处理和安装过程中遵循静电放电 (ESD) 预防措施。
    - 使用合适的焊接曲线和烘烤工艺,确保焊接质量和可靠性。

    兼容性和支持


    LOC117与多种电子元器件和设备兼容,适用于各种电路设计。IXYS Integrated Circuits Division 提供详尽的技术支持,包括应用说明、常见问题解答及售后维修服务。建议在使用过程中参考官方文档和技术支持资源。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED电流不稳定 | 检查供电电压,调整驱动电路参数 |
    | 输出信号失真 | 调整滤波器参数,优化电路布局 |
    | 工作温度超出范围 | 改进散热设计,选择合适的封装材料 |
    | ESD敏感导致失效 | 使用静电防护袋包装,处理过程中佩戴防静电手环 |
    | 焊接过程中出现虚焊 | 确认焊接温度曲线,进行重新焊接并检查焊接质量 |

    总结和推荐


    LOC117作为一款高性能线性光耦合器,具有卓越的伺服线性度、高隔离度和宽频带响应,适合于多种严苛的应用场景。它不仅满足了高精度测量和高速信号传输的要求,而且具备低功耗和多种封装选项。鉴于其优异的性能和广泛的适用性,强烈推荐给需要高效信号隔离和处理的应用领域。在使用过程中,建议遵循制造商提供的指导文件和建议,以充分发挥其潜力。

LOC117S参数

参数
数据速率 -
通道数量 1
长*宽*高 9.65mm*6.35mm*3.3mm
通用封装 8-SMD
安装方式 贴片安装
零件状态 在售
包装方式 管装

LOC117S厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

LOC117S数据手册

厂牌 PDF简要描述 下载
IXYS 隔离器 IXYS LOC117S LOC117S数据手册

LOC117S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ ¥ 31.0256
14+ ¥ 23.7925
26+ ¥ 23.2831
库存: 198
起订量: 8 增量: 0
交货地:
最小起订量为:2
合计: ¥ 62.05
直接购买
加入购物车
