IS2801-4

产品分类: 隔离器
厂牌: ISOCOM COMPONENTS

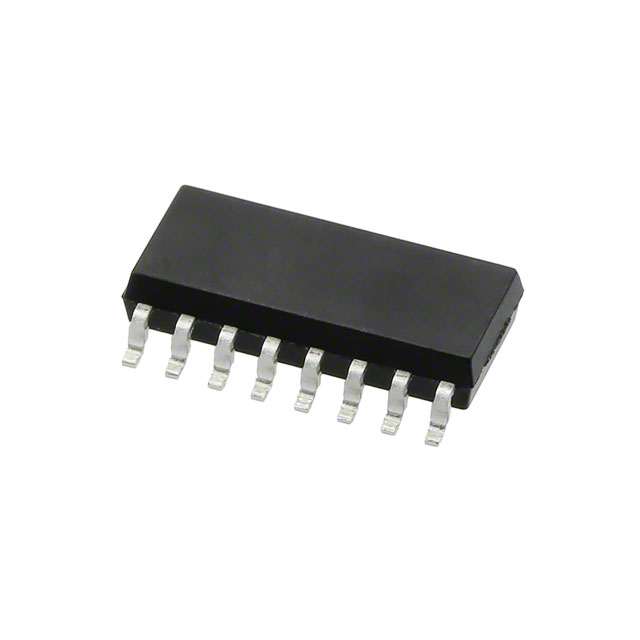

产品描述: Isocom NPN 光电晶体管输出型光耦, IS2801-4系列, 四通道, 表面安装, 16针, SMD封装
供应商型号: 31M-IS2801-4
供应商: 云汉优选
标准整包数: 1
ISOCOM COMPONENTS 隔离器 IS2801-4

IS2801-4概述

    IS2801-4 四通道光耦合器技术手册

    1. 产品简介


    IS2801-4 是一款由 Isocom 公司生产的四通道光耦合器。每个通道包含一个红外发光二极管和一个光耦合到 NPN 硅光电晶体管。这款设备属于 Isocom 紧凑型光耦系列。

    2. 技术参数


    输入参数
    - 正向电流:50 mA
    - 反向电压:6 V
    - 功耗:70 mW
    - 正向电压:1.2 - 1.4 V(IF = 20 mA)
    - 反向电流:10 μA(VR = 4 V)
    - 端子电容:30 - 250 pF(VF = 0V, f = 1kHz)
    输出参数
    - 集电极-发射极击穿电压:80 V(IF = 0, IC = 0.1 mA)
    - 发射极-集电极击穿电压:7 V(IF = 0, IE = 10μA)
    - 集电极-发射极暗电流:100 nA(IF = 0, VCE = 48V)
    - 饱和电压:0.4 V(IF = 8mA, IC = 2.4mA)
    耦合参数
    - 电流传输比:50 - 600%(IF = 5mA, VCE = 5V)
    - 输出上升时间:2 - 18 μs(VCE = 10V, Ic = 2mA, RL = 100Ω)
    - 输出下降时间:3 μs
    - 开启时间:2 μs
    - 关闭时间:40 μs
    - 存储时间:25 μs(VCE = 5V, Ic = 16mA, RL = 1.9kΩ)
    隔离参数
    - 输入至输出隔离电压:3000 VRMS(RH = 40% - 60%, t = 1 min)
    - 输入至输出隔离电阻:5×10^10 - 1×10^11 Ω(RH = 40% - 60%, VIO= 500V)
    绝对最大额定值
    - 工作温度范围:-55°C 至 110°C
    - 存储温度范围:-55°C 至 150°C
    - 引脚焊接温度(10s):260°C
    总功耗:170 mW

    3. 产品特点和优势


    - 半间距设计:1.27 mm,适合高密度安装。
    - 高交流隔离电压:3000 VRMS,适用于需要高隔离的应用场景。
    - 宽工作温度范围:-55°C 至 110°C,适应多种恶劣环境。
    - 无铅且符合 RoHS 标准,环保安全。
    - UL 认证:E91231 包装代码 "THP4"。

    4. 应用案例和使用建议


    应用领域
    - 混合基板高密度安装
    - 工业系统控制器
    - 测量仪器
    - 系统设备
    使用建议
    - 为了确保最佳性能,请在额定工作温度范围内使用。
    - 选择合适的焊接温度曲线进行焊接,避免过高的温度导致损坏。
    - 在电路设计时,考虑负载电阻对开关时间和上升时间的影响。

    5. 兼容性和支持


    - 兼容性:IS2801-4 光耦合器与多数工业控制系统和其他电子设备兼容。
    - 支持:Isocom 公司提供详尽的技术文档和支持服务。如有需要,可联系销售代表获取更多帮助。

    6. 常见问题与解决方案


    - Q:工作温度超出范围会有什么影响?
    - A:可能导致设备性能降低甚至永久损坏。请确保工作温度在规定的范围内。
    - Q:如何避免焊接过程中损坏?
    - A:遵循推荐的焊接温度曲线,避免高温持续时间过长。
    - Q:产品在极端环境下工作可靠性如何?
    - A:由于设备具有宽温度范围和高隔离电压,适用于大多数极端环境,但仍需遵守使用规范。

    7. 总结和推荐


    IS2801-4 是一款高性能、高可靠性的四通道光耦合器,适用于各种工业应用。其紧凑的设计、宽工作温度范围和高隔离电压使其成为理想的选择。鉴于其优异的性能和广泛的应用领域,强烈推荐使用 IS2801-4 光耦合器。

IS2801-4参数

参数
数据速率 -
通道数量 4
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

IS2801-4厂商介绍

Isocom Components是一家全球领先的电子组件分销商,专注于提供高质量的电子元件和解决方案。公司主营产品包括集成电路、被动元件、连接器、传感器、电源管理等,广泛应用于通信、工业控制、汽车电子、医疗设备、消费电子等领域。

Isocom Components的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足客户的多样化需求。

2. 严格的质量控制:所有产品均经过严格的质量检测,确保可靠性和稳定性。

3. 快速的交货能力:拥有强大的库存和物流体系,能够快速响应客户需求,缩短交货周期。

4. 专业的技术支持:提供专业的技术咨询和解决方案,帮助客户解决技术难题。

5. 良好的客户服务:以客户为中心,提供全方位的售前、售中、售后服务,建立长期稳定的合作关系。

IS2801-4数据手册

厂牌 PDF简要描述 下载
ISOCOM COMPONENTS 隔离器 ISOCOM COMPONENTS IS2801-4 IS2801-4数据手册

IS2801-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3
10+ ¥ 2.67
30+ ¥ 2.35
100+ ¥ 2.15
500+ ¥ 1.98
1000+ ¥ 1.89
库存: 1286
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 3
直接购买
加入购物车
