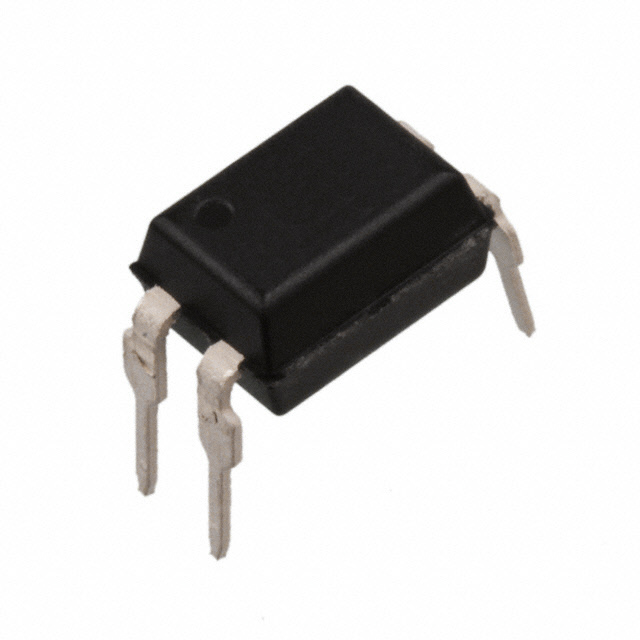

ISP817CX

产品分类: 隔离器
厂牌: ISOCOM COMPONENTS
产品描述: 1 DIP 通孔安装
供应商型号: ZT-ISP817CX
供应商: 海外现货
标准整包数: 1
ISOCOM COMPONENTS 隔离器 ISP817CX

ISP817CX概述

    ISP817系列光耦合隔离器技术手册

    1. 产品简介


    ISP817系列是一系列高密度安装的光电耦合隔离器,由红外发光二极管和NPN硅光电晶体管组成,封装在高效空间节约型双列直插式塑料外壳中。这些产品适用于计算机终端、工业系统控制器、测量仪器等领域,尤其是在不同电位和阻抗系统间进行信号传输时具有显著优势。

    2. 技术参数


    以下是ISP817系列的技术规格和性能参数:
    - 工作温度范围:存储温度 -55°C至+125°C;操作温度 -30°C至+100°C
    - 引脚焊接温度:260°C(距离外壳1.6毫米处)
    - 输入二极管参数
    - 正向电流(IF):50mA
    - 反向电压(VR):6V
    - 功率耗散(PD):70mW
    - 输出晶体管参数
    - 集电极-发射极电压(BVCEO):80V
    - 发射极-集电极电压(BVECO):6V
    - 集电极电流(IC):50mA
    - 功率耗散(PD):150mW
    - 总功率耗散:200mW(超过25°C时线性降额2.67mW/°C)

    3. 产品特点和优势


    ISP817系列的主要特点和优势包括:
    - 高电流传输比:最低50%,最高可达600%
    - 高隔离电压:交流5.3kVRMS、峰值7.5kVPK
    - 高BVCEO:最低80V
    - 所有电气参数100%测试

    4. 应用案例和使用建议


    - 计算机终端:确保通信的安全和稳定。
    - 工业系统控制器:实现电路之间的有效隔离。
    - 测量仪器:提高测量精度和可靠性。
    使用建议:
    - 确保工作环境温度不超过100°C,以避免过热导致的损坏。
    - 使用时注意隔离电压的限制,确保电气安全。

    5. 兼容性和支持


    ISP817系列具有多种封装选项,如带G(10mm引脚间距)、SM(表面贴装)和SMT&R(带卷贴装)。此外,该产品已获得UL认证和VDE 0884认证,具备良好的兼容性。厂商提供了技术支持和维修服务,确保用户在使用过程中无后顾之忧。

    6. 常见问题与解决方案


    - 问题1:过热导致产品损坏。
    - 解决方案:确保散热良好,避免工作环境温度过高。
    - 问题2:电流传输比低。
    - 解决方案:检查输入和输出电压是否满足要求,必要时可联系工厂定制特殊选择。

    7. 总结和推荐


    ISP817系列光电耦合隔离器以其高性能、高可靠性和多样化封装选项,在多个应用领域表现出色。特别是其高电流传输比和高隔离电压使得其在不同电位和阻抗系统间的信号传输中具有明显优势。因此,我强烈推荐使用该系列产品。
    以上是对ISP817系列光电耦合隔离器的详细介绍。希望这份文档能够帮助您更好地了解和使用该产品。

ISP817CX参数

参数
数据速率 -
通道数量 1
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

ISP817CX厂商介绍

Isocom Components是一家全球领先的电子组件分销商,专注于提供高质量的电子元件和解决方案。公司主营产品包括集成电路、被动元件、连接器、传感器、电源管理等,广泛应用于通信、工业控制、汽车电子、医疗设备、消费电子等领域。

Isocom Components的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足客户的多样化需求。

2. 严格的质量控制:所有产品均经过严格的质量检测,确保可靠性和稳定性。

3. 快速的交货能力:拥有强大的库存和物流体系,能够快速响应客户需求,缩短交货周期。

4. 专业的技术支持:提供专业的技术咨询和解决方案,帮助客户解决技术难题。

5. 良好的客户服务:以客户为中心,提供全方位的售前、售中、售后服务,建立长期稳定的合作关系。

ISP817CX数据手册

厂牌 PDF简要描述 下载
ISOCOM COMPONENTS 隔离器 ISOCOM COMPONENTS ISP817CX ISP817CX数据手册

ISP817CX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1172 ¥ 0.9824
库存: 21132
起订量: 560 增量: 100
