IS314W

产品分类: 栅极电源驱动器
厂牌: ISOCOM COMPONENTS
产品描述: Isocom IGBT,MOSFET输出型光耦, IS314W系列, 双通道, 表面安装, 6针, SO封装
供应商型号: IS314W
供应商: 云汉优选
标准整包数: 1000
ISOCOM COMPONENTS 栅极电源驱动器 IS314W

IS314W概述


    产品简介


    IS314W光电耦合器是由Isocom Components生产的电子元器件,专门设计用于驱动电机控制和电源系统中的IGBT(绝缘栅双极晶体管)和MOSFET(金属氧化物场效应晶体管)。它包含一个AlGaAs LED,通过光学耦合连接到集成电路的功率输出级。此产品适用于多种应用场景,如不间断电源(UPS)、逆变器、开关电源、交流无刷和直流电机驱动等。

    技术参数


    IS314W光电耦合器的关键技术参数如下:
    - 最大峰值输出电流:1.0A
    - 最小峰值输出电流:0.8A
    - 输出电压范围:0至VCC
    - 最小共模抑制比(VCM 1500V时):20kV/μs
    - 最大传播延迟时间:200ns
    - 最大传播延迟差值:100ns
    - 工作电压范围:VCC - VEE = 10至30V
    - 最大供电电流(ICC):3.0mA
    - 欠压锁定保护(UVLO):具有迟滞
    - 工作温度范围:-40°C至+105°C
    - MSL等级:1级
    - 铅自由且符合RoHS标准

    产品特点和优势


    IS314W光电耦合器具备以下几个独特功能和优势:
    - 高可靠性:工作温度范围广,可承受极端环境条件,保证长时间稳定运行。
    - 快速响应:低至200ns的传播延迟时间和100ns的传播延迟差值,确保高速信号传输。
    - 强抗干扰能力:共模瞬态抑制能力强,可承受高达20kV/μs的共模瞬态干扰。
    - 安全性:内置欠压锁定保护功能,防止电压过低时误触发。

    应用案例和使用建议


    IS314W光电耦合器广泛应用于各类电机控制系统和电源转换装置中。例如,在逆变器中作为IGBT/MOSFET的门驱动电路,提高系统的可靠性和效率。为了充分发挥其性能,建议遵循以下使用建议:
    - 在安装过程中,务必连接一个0.1μF的旁路电容以提高稳定性。
    - 确保系统整体设计满足相应的安全标准,避免潜在的安全隐患。
    - 根据应用需求合理选择工作电压范围,避免过载。

    兼容性和支持

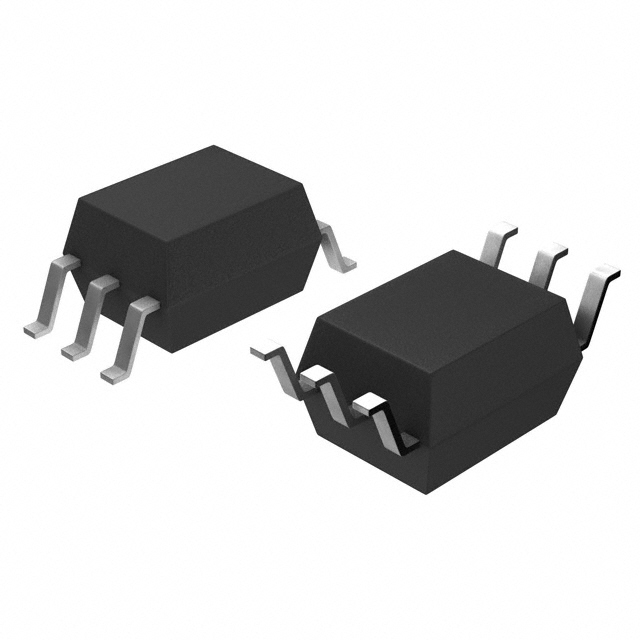

    IS314W光电耦合器采用Stretched SO6封装,易于集成到现有的电路板设计中。厂商提供丰富的技术支持文档,并可通过官方网站获取详细的使用指南和技术支持。此外,该产品已获得多项国际认证,如RoHS认证,确保环保合规。

    常见问题与解决方案


    在使用过程中,用户可能会遇到以下常见问题及相应的解决方案:
    - 问题1:无法正常工作
    - 解决方案:检查电路设计是否正确,确认输入电压和电流是否符合规格要求。如果仍然存在问题,请联系销售代表寻求进一步支持。

    - 问题2:过热现象
    - 解决方案:检查散热措施是否到位,确保设备工作在规定的温度范围内。必要时可以增加散热片或风扇来降低工作温度。

    总结和推荐


    综上所述,IS314W光电耦合器以其出色的性能、广泛的适用性和卓越的可靠性,在各种电子系统中表现出色。特别适合于需要高可靠性的电机控制和电源转换应用场合。因此,强烈推荐将其纳入相关项目的设计选型中。

IS314W参数

参数
最大传播延迟时间 200ns,200ns
最大工作供电电压 30V
最大高压侧电压-自举 -
输入类型 DC
最小工作供电电压 10V
通道类型 -
驱动配置 -
逻辑电压 - VIL,VIH -
下降时间 35ns
栅极类型 -
驱动数量 -
电流 - 峰值输出(灌入,拉出) 300mA,300mA
上升时间 35ns
通用封装 SO
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

IS314W厂商介绍

Isocom Components是一家全球领先的电子组件分销商,专注于提供高质量的电子元件和解决方案。公司主营产品包括集成电路、被动元件、连接器、传感器、电源管理等,广泛应用于通信、工业控制、汽车电子、医疗设备、消费电子等领域。

Isocom Components的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足客户的多样化需求。

2. 严格的质量控制:所有产品均经过严格的质量检测,确保可靠性和稳定性。

3. 快速的交货能力:拥有强大的库存和物流体系,能够快速响应客户需求,缩短交货周期。

4. 专业的技术支持:提供专业的技术咨询和解决方案,帮助客户解决技术难题。

5. 良好的客户服务:以客户为中心,提供全方位的售前、售中、售后服务,建立长期稳定的合作关系。

IS314W数据手册

厂牌 PDF简要描述 下载
ISOCOM COMPONENTS 栅极电源驱动器 ISOCOM COMPONENTS IS314W IS314W数据手册

IS314W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 2.475
3000+ ¥ 2.475
10000+ ¥ 2.475
库存: 150000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 2475
