ISP824G

产品分类: 隔离器
厂牌: ISOCOM COMPONENTS
产品描述: 2 DIP-8 通孔安装
供应商型号: Q-ISP824G
供应商: 期货订购
标准整包数: 50

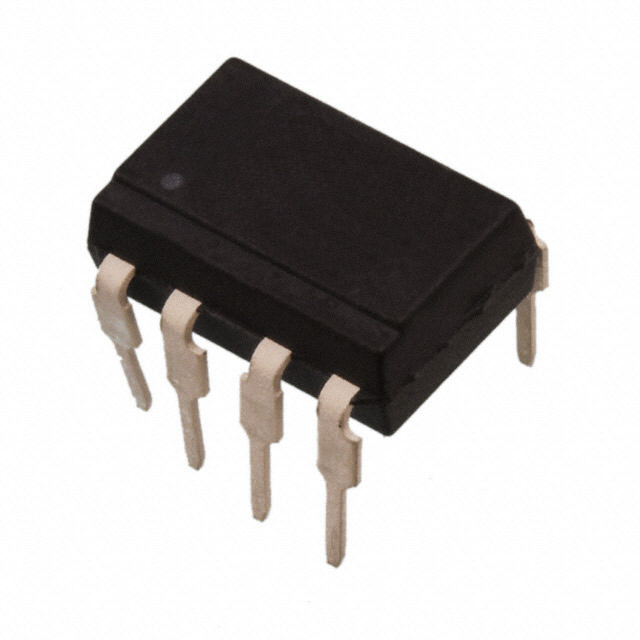

ISOCOM COMPONENTS 隔离器 ISP824G

ISP824G概述

    高密度交流输入光电耦合隔离器:ISP814X、ISP824X、ISP844X

    一、产品简介


    ISP814X、ISP824X和ISP844X系列是由两个红外发光二极管和一个NPN硅光电晶体管组成的光电耦合隔离器。这些光电耦合器采用高效紧凑的双列直插塑料封装,适用于多种应用场景,如计算机终端、工业系统控制器、电话机和交换机等。其主要功能是通过光信号实现电气隔离,以保护电路不受高压或高电流的影响。

    二、技术参数


    以下是该系列光电耦合器的关键技术参数:
    - 存储温度范围:-55°C 至 +125°C
    - 工作温度范围:-30°C 至 +100°C
    - 最大焊接温度(距外壳1.6毫米处,持续10秒):260°C
    - 输入二极管
    - 正向电流:±50mA
    - 功率耗散:70mW
    - 输出晶体管
    - 集电极-发射极击穿电压(BVCEO):35V
    - 发射极-集电极击穿电压(BVECO):6V
    - 集电极电流:50mA
    - 功率耗散:150mW
    - 总功率耗散:200mW(在25°C以上线性降额,每升高温2.67mW)
    - 输入至输出隔离电压:5300VRMS / 7500VPK
    - 输入-输出隔离电阻:5x10^10Ω(VIO=500V)
    - 输出上升时间:4μs 至 18μs(VCE=2V)
    - 输出下降时间:3μs 至 18μs(IC=2mA, RL=100Ω)

    三、产品特点和优势


    1. 高隔离电压:5.3kVRMS / 7.5kVPK
    2. AC或无极性输入:适用于不同类型的输入信号
    3. 全电气参数100%测试:确保产品性能稳定可靠
    4. 可定制电气选择:可根据客户需求进行定制
    5. 多种选项:提供带引线伸展、表面贴装和带卷装三种形式,方便不同安装需求

    四、应用案例和使用建议


    该系列光电耦合器广泛应用于计算机终端、工业系统控制器、电话机及电话交换机等场景。以下是一些典型应用案例:
    - 工业自动化控制系统:将控制信号隔离后传输到不同的模块,避免电压或电流波动对系统的干扰。
    - 电信设备:作为电信设备中的信号传输组件,实现不同电路之间的电气隔离。
    使用建议:
    1. 在安装过程中需注意焊接温度,避免因焊接不当导致的产品损坏。
    2. 确保输入信号与工作环境匹配,避免超过额定参数范围。
    3. 在设计电路时,考虑光电耦合器的隔离特性,确保电路的安全性和可靠性。

    五、兼容性和支持


    该系列光电耦合器具有广泛的兼容性,可用于各种电子设备和电路中。此外,Isocom Components Ltd提供了详尽的技术支持和服务,包括产品认证(UL, VDE, CECC)和质量保证,确保客户在使用过程中得到及时的支持和帮助。

    六、常见问题与解决方案


    1. 问题:焊接过程中,焊接温度过高导致产品损坏。
    - 解决方案:严格按照焊接规范进行操作,确保焊接温度不超过260°C(距外壳1.6毫米处,持续10秒)。
    2. 问题:在高电流环境下,光电耦合器过热。
    - 解决方案:根据手册中的数据图表,确保工作温度不超过100°C,并采取散热措施,如加装散热片或散热风扇。
    3. 问题:信号传输时出现误码。
    - 解决方案:检查输入信号是否符合规范要求,并调整隔离电压至合适水平,确保信号传输的准确性和稳定性。

    七、总结和推荐


    总体而言,ISP814X、ISP824X和ISP844X系列光电耦合器凭借其高隔离电压、良好的电气性能和多样化的设计选项,在多个应用领域表现出色。其广泛的应用兼容性和制造商提供的全面支持,使其成为市场上极具竞争力的产品之一。对于需要实现电路电气隔离和信号传输的用户来说,这一系列产品是值得信赖的选择。

ISP824G参数

参数
数据速率 -
通道数量 2
通用封装 DIP-8
安装方式 通孔安装
包装方式 管装

ISP824G厂商介绍

Isocom Components是一家全球领先的电子组件分销商,专注于提供高质量的电子元件和解决方案。公司主营产品包括集成电路、被动元件、连接器、传感器、电源管理等,广泛应用于通信、工业控制、汽车电子、医疗设备、消费电子等领域。

Isocom Components的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足客户的多样化需求。

2. 严格的质量控制:所有产品均经过严格的质量检测,确保可靠性和稳定性。

3. 快速的交货能力:拥有强大的库存和物流体系,能够快速响应客户需求,缩短交货周期。

4. 专业的技术支持:提供专业的技术咨询和解决方案,帮助客户解决技术难题。

5. 良好的客户服务:以客户为中心,提供全方位的售前、售中、售后服务,建立长期稳定的合作关系。

ISP824G数据手册

厂牌 PDF简要描述 下载
ISOCOM COMPONENTS 隔离器 ISOCOM COMPONENTS ISP824G ISP824G数据手册

ISP824G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 2.8707
库存: 200000
起订量: 2000 增量: 50
交货地:
最小起订量为:2000
合计: ¥ 5741.4
