ILQ2-SMT&R

产品分类: 隔离器
厂牌: ISOCOM COMPONENTS
产品描述: 1 16-SMD 贴片安装,黏合安装
供应商型号: ILQ2-SMT&R
供应商: Verical
标准整包数: 1500

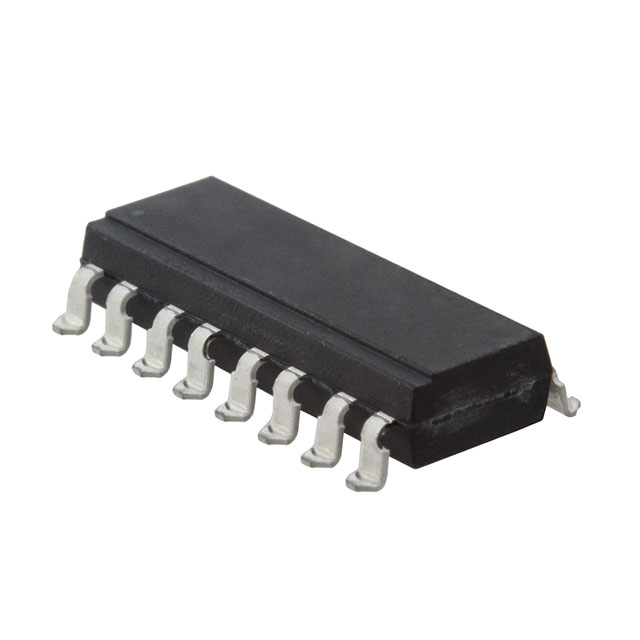

ISOCOM COMPONENTS 隔离器 ILQ2-SMT&R

ILQ2-SMT&R概述

    # 高密度光电耦合隔离器技术手册

    产品简介


    基本信息
    ISOCOM COMPONENTS 2004 LTD 生产的一系列高密度光电耦合隔离器(High Density Phototransistor Optically Coupled Isolators),型号为IL、ILD 和 ILQ。这些光电耦合隔离器主要用于不同电位和阻抗系统间的信号传输。
    主要功能
    这些光电耦合隔离器由红外发光二极管和NPN硅光电晶体管组成,具有高电流传输比、高隔离电压和高击穿电压等特点。它们适用于计算机终端、工业控制系统、测量仪器等领域。
    应用领域
    - 计算机终端
    - 工业控制系统
    - 测量仪器
    - 不同电位和阻抗系统间的信号传输

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 存储温度 | -40 +125 | °C |
    | 工作温度 | -25 +100 | °C |
    | 引脚焊接温度 260 | °C |
    | 输入二极管正向电流 50 | mA |
    | 输入二极管反向电压 6 | V |
    | 输入二极管功率耗散 70 | mW |
    | 输出晶体管集电极-发射极电压 | IL2, ILD2, ILQ2, IL5, ILD5, ILQ5 | 70 | V |
    | 输出晶体管集电极-发射极电压 | IL1, ILD1, ILQ1, IL74, ILD74, ILQ74 | 50 | V |
    | 输出晶体管发射极-集电极电压 6 | V |
    | 输出晶体管集电极电流 50 | mA |
    | 输出晶体管功率耗散 150 | mW |
    | 总功率耗散 170 | mW |
    | 输入正向电压 (VF) | 1.2 | 1.65 | V |
    | 输入反向电流 (IR) 10 | μA |
    | 输出饱和电流传输比 | IL1, ILD1, ILQ1 | 75 | % |
    | 输出饱和电流传输比 | IL2, ILD2, ILQ2 | 170 | % |
    | 输出饱和电流传输比 | IL5, ILD5, ILQ5 | 100 | % |
    | 输出饱和电流传输比 | IL74, ILD74, ILQ74 | 12.5 | % |

    产品特点和优势


    这些光电耦合隔离器的主要特点包括:
    - 高电流传输比:最小值为50%,确保高效的信号传输。
    - 高隔离电压:5.3 kVRMS,7.5 kV峰值,适合在高压环境下使用。
    - 高击穿电压:最小值为70V,保证在高电位环境下稳定运行。
    - 多功能选项:提供10毫米引脚扩展(G后缀)、表面贴装(SM后缀)等多种选择。
    这些特性使得该产品在多种工业和测量应用中表现出色,尤其是在需要高效隔离和可靠信号传输的场合。

    应用案例和使用建议


    应用案例
    这些光电耦合隔离器广泛应用于计算机终端、工业控制系统和测量仪器中。例如,在工业控制系统中,这些隔离器可用于信号传输和电源隔离,确保系统的稳定性和可靠性。
    使用建议
    为了优化性能和延长使用寿命,建议在设计时注意以下几点:
    - 确保良好的散热设计,避免因高温导致的性能下降。
    - 根据具体应用选择合适的封装形式(如表面贴装或引脚扩展)。
    - 定期进行性能检测,确保系统正常运行。

    兼容性和支持


    兼容性
    这些光电耦合隔离器可与大多数标准电路板兼容。特别针对不同的安装需求,提供了10毫米引脚扩展和表面贴装两种选项,确保广泛的适用性。
    支持和维护
    厂商提供了详尽的技术文档和支持服务。用户可通过电话(01429 863609)或传真(01429 863581)联系技术支持团队,获取更多帮助和指导。

    常见问题与解决方案


    问题与解决方案
    1. 问题:系统出现不稳定现象。
    - 解决方案:检查散热设计,确保良好的热管理;同时检查连接线路,排除接触不良的情况。
    2. 问题:信号传输质量不佳。
    - 解决方案:确认所选隔离器型号符合应用要求;调整工作环境参数,如温度和电压。
    3. 问题:长期使用后出现性能衰减。
    - 解决方案:定期进行性能检测和维护,及时更换老化部件。

    总结和推荐


    综合评估
    这些光电耦合隔离器凭借其高电流传输比、高隔离电压和高击穿电压等特点,成为工业控制和测量应用中的理想选择。它们在信号传输方面的优异表现和广泛的兼容性使其在市场上具备较强的竞争力。
    推荐
    综上所述,这些光电耦合隔离器是理想的信号传输和隔离解决方案。对于需要高效、可靠隔离的应用场合,强烈推荐使用这些光电耦合隔离器。

ILQ2-SMT&R参数

参数
数据速率 -
通道数量 1
20.32mm(Max)
7mm(Max)
4mm(Max)
通用封装 16-SMD
安装方式 贴片安装,黏合安装
包装方式 卷带包装

ILQ2-SMT&R厂商介绍

Isocom Components是一家全球领先的电子组件分销商,专注于提供高质量的电子元件和解决方案。公司主营产品包括集成电路、被动元件、连接器、传感器、电源管理等,广泛应用于通信、工业控制、汽车电子、医疗设备、消费电子等领域。

Isocom Components的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足客户的多样化需求。

2. 严格的质量控制:所有产品均经过严格的质量检测,确保可靠性和稳定性。

3. 快速的交货能力:拥有强大的库存和物流体系,能够快速响应客户需求,缩短交货周期。

4. 专业的技术支持:提供专业的技术咨询和解决方案,帮助客户解决技术难题。

5. 良好的客户服务:以客户为中心,提供全方位的售前、售中、售后服务,建立长期稳定的合作关系。

ILQ2-SMT&R数据手册

厂牌 PDF简要描述 下载
ISOCOM COMPONENTS 隔离器 ISOCOM COMPONENTS ILQ2-SMT&R ILQ2-SMT&R数据手册

ILQ2-SMT&R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ ¥ 7.1832
库存: 49500
起订量: 1500 增量: 0
交货地:
最小起订量为:1500
合计: ¥ 10774.8
