ISLT1001

产品分类: 隔离器
厂牌: ISOCOM COMPONENTS
产品描述: 1 4-SMD 贴片安装,黏合安装
供应商型号: Q-ISLT1001
供应商: 期货订购
标准整包数: 3000

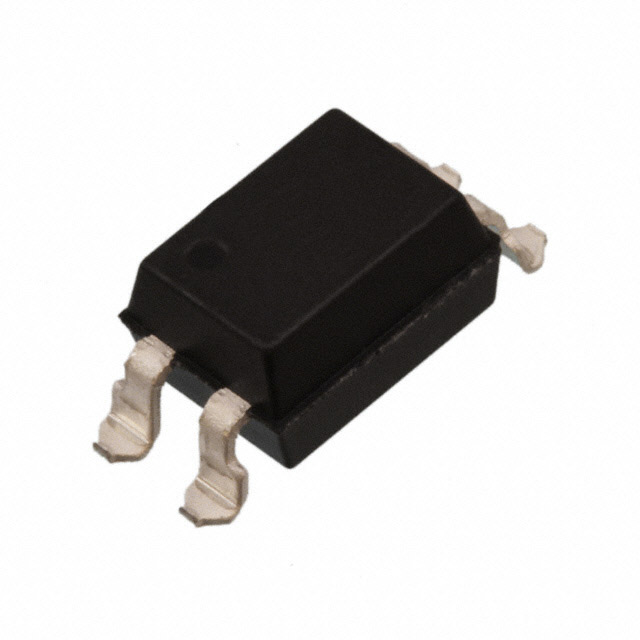

ISOCOM COMPONENTS 隔离器 ISLT1001

ISLT1001概述


    产品简介


    ISLT100X 系列光电耦合器是由红外发光二极管和NPN硅光电晶体管通过光学耦合而成的电子元器件。这些器件属于Isocom长爬电距离范围的光电耦合器系列,广泛应用于电源转换、系统设备、测量仪器及电信设备等领域。该系列光电耦合器特别适用于不同电位和阻抗系统间的信号传输,确保了高效、可靠的数据隔离。

    技术参数


    输入端
    - 正向电流(Forward Current): 60mA
    - 峰值正向电流(Peak Forward Current): 1.5A(脉冲时间1μs)
    - 反向电压(Reverse Voltage): 6V
    - 功率耗散(Power Dissipation): 100mW
    输出端
    - 集电极-发射极击穿电压(Breakdown Voltage):
    - 集电极-发射极(Collector-Emitter): 80V
    - 发射极-集电极(Emitter-Collector): 7V
    - 集电极电流(Collector Current): 50mA
    - 功率耗散(Power Dissipation): 150mW
    总体
    - 隔离电压(Isolation Voltage): 5000VRMS(1分钟,相对湿度40%-60%)
    - 总功率耗散(Total Power Dissipation): 250mW
    - 工作温度(Operating Temperature): -55°C 至 110°C
    - 存储温度(Storage Temperature): -55°C 至 125°C
    - 引脚焊接温度(Lead Soldering Temperature): 260°C(10秒)
    耦合特性
    - 电流传输比(Current Transfer Ratio, CTR):
    - ISLT1001: 50% 至 600%
    - ISLT1002: 63% 至 125%
    - ISLT1003: 100% 至 200%
    - ISLT1004: 160% 至 320%
    - ISLT1007: 80% 至 160%
    - ISLT1008: 130% 至 260%
    - ISLT1009: 200% 至 400%

    产品特点和优势


    ISLT100X系列光电耦合器具有以下几个显著特点和优势:
    - 长爬电距离(Long Creepage): 爬电距离为8mm,提高了电气隔离的安全性和可靠性。
    - 高交流隔离电压(High AC Isolation Voltage): 5000VRMS,保证了在高压环境下的稳定工作。
    - 宽工作温度范围(Wide Operating Temperature Range): 能够在-55°C至110°C的极端环境下正常工作。
    - 无铅且符合RoHS标准(Pb-Free and RoHS Compliant): 有助于环境保护和人类健康。
    - UL认证(UL Approval E91231, Model THP): 增加了产品的安全性和可靠性。

    应用案例和使用建议


    ISLT100X系列光电耦合器在多个领域有着广泛的应用,如:
    - 开关模式电源:确保高压输入和低压输出之间的电气隔离。
    - 系统设备:用于不同电位系统的信号传输。
    - 测量仪器:提高测试精度和系统稳定性。
    - 电信设备:实现高速可靠的信号传输。
    使用建议:
    - 在高温或低温环境中使用时,需特别注意散热和保温措施。
    - 使用过程中应避免引脚焊接温度超过260°C,以免损坏器件。
    - 注意电路设计,确保正向电流不超过60mA,峰值正向电流不超过1.5A。

    兼容性和支持


    ISLT100X系列光电耦合器可与多种电子设备兼容,适合自动化办公设备、通信设备、视听设备、电气应用和仪器仪表等领域。厂商提供了详尽的技术支持和维护服务,包括技术支持热线和电子邮件咨询服务。

    常见问题与解决方案


    - 问题1: 设备过热导致光电耦合器失效。
    - 解决方案: 确保良好的散热设计,并在高温环境下加强冷却措施。
    - 问题2: 正向电流超过额定值导致损坏。
    - 解决方案: 检查电路设计,确保电流在额定范围内,并使用适当的限流电阻。
    - 问题3: 隔离电压不足导致信号传输错误。
    - 解决方案: 检查系统连接,确保所有连接点的电气隔离达到要求。

    总结和推荐


    总体而言,ISLT100X系列光电耦合器具备高可靠性、长寿命和宽工作温度范围等优点,非常适合在各种复杂和恶劣的工作环境中使用。强烈推荐在需要高电气隔离性能的应用场合使用该产品。如果您有任何特殊需求或疑问,请联系厂商获取专业建议和技术支持。

ISLT1001参数

参数
数据速率 -
通道数量 1
通用封装 4-SMD
安装方式 贴片安装,黏合安装
包装方式 卷带包装

ISLT1001厂商介绍

Isocom Components是一家全球领先的电子组件分销商,专注于提供高质量的电子元件和解决方案。公司主营产品包括集成电路、被动元件、连接器、传感器、电源管理等,广泛应用于通信、工业控制、汽车电子、医疗设备、消费电子等领域。

Isocom Components的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足客户的多样化需求。

2. 严格的质量控制:所有产品均经过严格的质量检测,确保可靠性和稳定性。

3. 快速的交货能力:拥有强大的库存和物流体系,能够快速响应客户需求,缩短交货周期。

4. 专业的技术支持:提供专业的技术咨询和解决方案,帮助客户解决技术难题。

5. 良好的客户服务:以客户为中心,提供全方位的售前、售中、售后服务,建立长期稳定的合作关系。

ISLT1001数据手册

厂牌 PDF简要描述 下载
ISOCOM COMPONENTS 隔离器 ISOCOM COMPONENTS ISLT1001 ISLT1001数据手册

ISLT1001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 1.9138
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 5741.4
