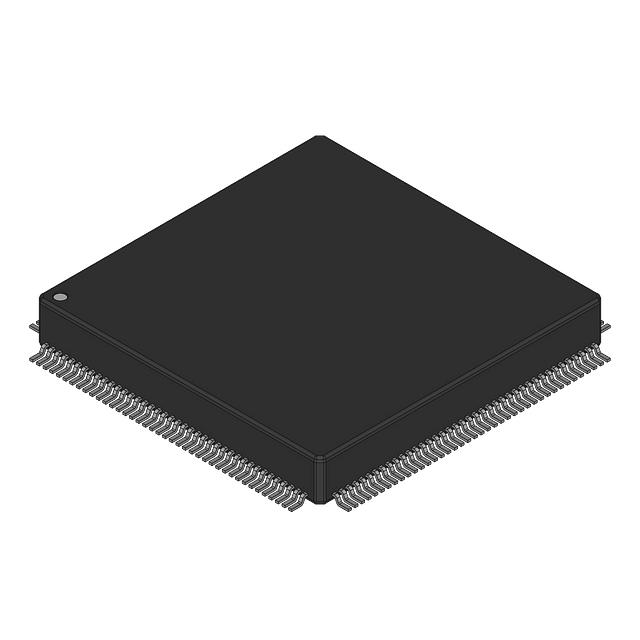

EPM7192EQC160-20

产品分类: 可编程逻辑器件(PLD)
厂牌: INTEL
产品描述: EEPLD 192 4.75V 20ns 5.25V QFP 贴片安装 28mm*28mm*3.4mm
供应商型号: CY-EPM7192EQC160-20
供应商:
标准整包数: 1
INTEL 可编程逻辑器件(PLD) EPM7192EQC160-20

EPM7192EQC160-20概述

    MAX 7000 Programmable Logic Device Family

    1. 产品简介


    MAX 7000是Altera公司推出的一种高性能、基于EEPROM的可编程逻辑器件(PLDs)系列,采用了第二代MAX架构。这类器件广泛应用于各种高密度、高性能的逻辑电路设计中,涵盖了从简单逻辑到复杂系统的设计需求。MAX 7000系列主要包括MAX 7000、MAX 7000E和MAX 7000S设备,分别具有不同的性能特性和用途。

    2. 技术参数


    以下是MAX 7000系列部分型号的主要技术规格和技术参数:
    | 型号 | 可用门数 | 宏单元 | 逻辑阵列块 | 最大用户I/O引脚 | tPD (ns) | tSU (ns) | tFSU (ns) | tCO1 (ns) | fCNT (MHz) |
    ||
    | EPM7032 | 600 | 32 | 2 | 36 | 6 | 5 | 2.5 | 4 | 151.5 |
    | EPM7064 | 1250 | 64 | 4 | 68 | 6 | 5 | 2.5 | 4 | 151.5 |
    | EPM7128E | 2500 | 128 | 8 | 100 | 6 | 6 | 3 | 4.5 | 125.0 |
    | EPM7192S | 3750 | 192 | 12 | 124 | 7.5 | 4.1 | 3 | 4.7 | 125.0 |

    3. 产品特点和优势


    MAX 7000系列器件具备多种独特的功能和优势:
    - 在系统可编程性(ISP):通过内置的IEEE Std. 1149.1 JTAG接口实现,使得器件可以在系统运行期间进行编程。
    - 高性能和高速度:具备高达175.4 MHz的计数频率和仅5 ns的门延迟,能够满足高性能设计的需求。
    - 电源管理:提供多种节能模式,减少每个宏单元的功耗超过50%。
    - 增强的互联资源:改进的互连资源提高了设计的灵活性和效率。
    - 多功能输入输出接口:支持多种电压操作(3.3 V或5.0 V),并可通过Altera的开发系统进行高效的设计和仿真。

    4. 应用案例和使用建议


    MAX 7000系列器件适用于多种应用场景,如通信、消费电子、工业自动化和汽车电子等。例如,在通信设备中,MAX 7000可以用于实现复杂的时序控制和信号处理功能。建议用户在设计过程中充分利用MAX 7000系列的ISP功能,以提高系统的灵活性和可维护性。

    5. 兼容性和支持


    MAX 7000系列器件与其他标准的Altera开发工具和第三方编程硬件兼容。这些工具提供了全面的设计支持,包括设计输入、仿真、逻辑合成、定时分析和器件编程等功能。此外,MAX 7000系列还提供各种封装选项,适用于不同应用环境。

    6. 常见问题与解决方案


    以下是一些常见的用户问题及其解决方案:
    - 问题:无法连接JTAG接口。
    - 解决方案:检查连接线是否正确连接,确认设备的JTAG引脚已启用。
    - 问题:编程失败。
    - 解决方案:确保所使用的编程电缆和支持软件版本正确匹配,且器件电源稳定。
    - 问题:速度不达标。
    - 解决方案:重新配置器件的全局时钟和其他时序设置,优化逻辑设计。

    7. 总结和推荐


    总体而言,MAX 7000系列器件在高性能逻辑设计领域具有显著的优势。其强大的在系统可编程能力、高性能的逻辑处理能力和灵活的设计支持使其成为众多应用场景的理想选择。对于需要高性能逻辑功能的应用,强烈推荐使用MAX 7000系列器件。

EPM7192EQC160-20参数

参数
最小工作供电电压 4.75V
可编程类型 EEPLD
宏单元数 192
最大传输延迟时间 20ns
最大工作供电电压 5.25V
长*宽*高 28mm*28mm*3.4mm
通用封装 QFP
安装方式 贴片安装
应用等级 商用级
包装方式 散装,托盘
