首页  >  产品百科  >  EPM7128SLC84-15N

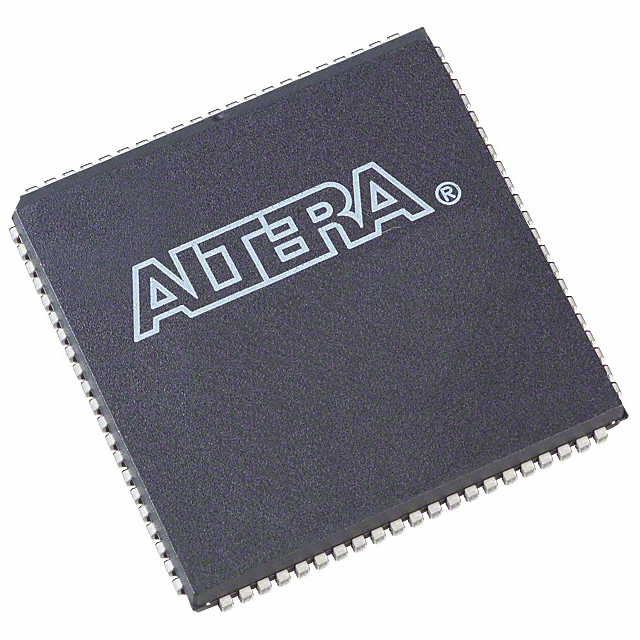

EPM7128SLC84-15N

产品分类: 可编程逻辑器件(PLD)
厂牌: INTEL
产品描述: 系统内可编程 128 4.75V 15ns 5.25V LCC 贴片安装 29.31mm*29.31mm*4.37mm
供应商型号: EPM7128SLC84-15N
供应商: 云汉优选
标准整包数: 1
INTEL 可编程逻辑器件(PLD) EPM7128SLC84-15N

EPM7128SLC84-15N概述

    MAX 7000 Programmable Logic Device Family 技术手册解析

    1. 产品简介


    MAX 7000系列是一种高性能、高密度的可编程逻辑器件(PLD),由Altera公司开发。该系列包含基于EEPROM技术的MAX 7000和MAX 7000S两种型号。它们的主要功能是实现复杂的数字逻辑设计,并且可以通过JTAG接口进行现场编程。这些器件被广泛应用于通信、计算、工业控制和消费电子等领域。

    2. 技术参数


    - 逻辑门数量:从600到5000个可用逻辑门。
    - 宏单元数量:从32到256个。
    - 用户I/O引脚数量:最多可达164个。
    - 时序延迟:最大为12ns。
    - 计数频率:最高达175.4MHz。
    - 电源电压:3.3V或5V。
    - 工作温度范围:标准工业级温度范围。

    3. 产品特点和优势


    - 高性能和灵活配置:MAX 7000系列支持高达175.4MHz的计数频率,适合需要高速处理的应用。
    - 增强的互连资源:多个宏单元共享互连资源,提高逻辑函数合成效率。
    - 现场编程能力:通过JTAG接口支持在系统编程(ISP),方便现场调试和更新。
    - 多功能接口:支持多种输入输出模式和电源电压选择,适用于不同系统需求。
    - 易用的开发工具:提供与主流EDA工具的良好接口,便于集成开发。

    4. 应用案例和使用建议


    - 典型应用场景:网络交换机、接口适配器、无线通信设备、便携式医疗设备。
    - 使用建议:
    - 在设计初期考虑信号路径优化,减少布线延迟。
    - 使用全局时钟信号确保时序一致性。
    - 合理分配宏单元资源,充分利用并行扩展产品项以提高逻辑密度。

    5. 兼容性和支持


    - 兼容性:与多种封装形式兼容,包括PLCC、PGA、PQFP、RQFP和TQFP等。
    - 开发支持:提供全面的设计支持工具,如EDIF 2000/3000、LPM、VHDL、Verilog HDL及其它接口,方便设计人员使用不同的设计工具。
    - 编程支持:通过Master Programming Unit (MPU)、BitBlaster串行下载电缆、ByteBlasterMV并口下载电缆和MasterBlaster串行/USB下载电缆等硬件设备,可以方便地对MAX 7000S系列器件进行编程。

    6. 常见问题与解决方案


    - 问题一:编程过程中出现通信错误。
    - 解决方案:检查连接电缆和端口设置,确保软件版本与硬件兼容。
    - 问题二:计数频率达不到预期。
    - 解决方案:检查时序约束设置和布局布线,优化关键路径时序。
    - 问题三:系统启动时出现不稳定现象。
    - 解决方案:确认复位信号和电源初始化顺序正确,确保每个寄存器初始状态正确设置。

    7. 总结和推荐


    综上所述,MAX 7000系列作为高性能、高密度的可编程逻辑器件,在复杂数字逻辑设计方面具有明显的优势。其丰富的功能和良好的兼容性使得它在各种应用场景中表现出色。对于需要高效、灵活和易于开发的项目,推荐使用MAX 7000系列。同时,结合Altera提供的丰富开发工具和编程支持,能够大大简化开发流程,提高开发效率。

EPM7128SLC84-15N参数

参数
宏单元数 128
最大传输延迟时间 15ns
最大工作供电电压 5.25V
最小工作供电电压 4.75V
可编程类型 系统内可编程
长*宽*高 29.31mm*29.31mm*4.37mm
通用封装 LCC
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 托盘,管装

EPM7128SLC84-15N厂商介绍

Intel公司是全球知名的半导体公司,总部位于美国加州。成立于1968年,由罗伯特·诺伊斯和戈登·摩尔创立,以生产微处理器而闻名于世。

Intel的主营产品主要分为以下几类:
1. 处理器:包括个人电脑、服务器和移动设备的CPU,如Core、Xeon和Atom系列。
2. 芯片组:用于连接和控制处理器与其他硬件的组件。
3. 网络产品:如以太网控制器和无线网络适配器。
4. 存储产品:如固态硬盘和Optane内存技术。
5. FPGA:现场可编程门阵列,用于定制硬件加速特定任务。

Intel的产品广泛应用于个人电脑、数据中心、物联网、汽车和5G通信等领域。

Intel的优势在于:
1. 技术领先:拥有强大的研发能力,不断推出性能更强、功耗更低的处理器。
2. 品牌影响力:作为全球最大的半导体公司,Intel的品牌知名度和市场份额领先。
3. 产业链整合:从设计、制造到销售,Intel拥有完整的产业链,能快速响应市场需求。
4. 广泛的合作伙伴:与众多硬件厂商、软件开发商和云服务提供商建立了紧密的合作关系。

EPM7128SLC84-15N数据手册

厂牌 PDF简要描述 下载
INTEL 可编程逻辑器件(PLD) INTEL EPM7128SLC84-15N EPM7128SLC84-15N数据手册

EPM7128SLC84-15N封装设计

查看详情并下载
Symbol
Footprint
3D Model
