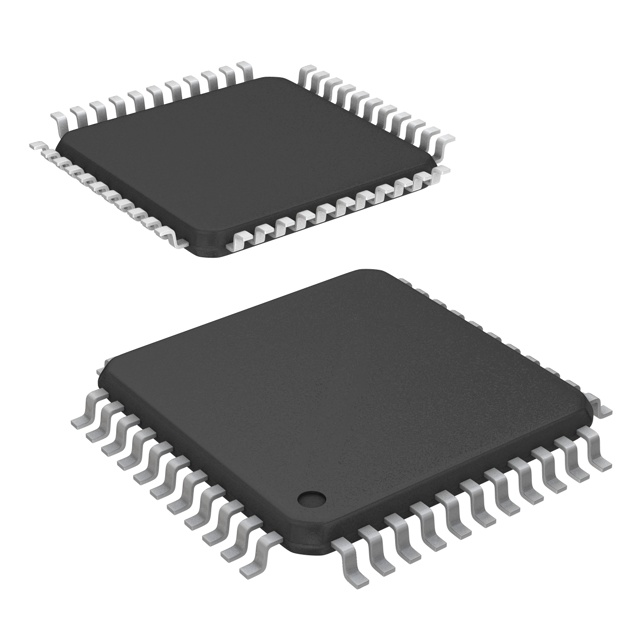

EPM7032AETI44-7N

产品分类: 可编程逻辑器件(PLD)
厂牌: INTEL
产品描述: 系统内可编程 32 3V 7.5ns 3.6V TQFP-44 贴片安装 10mm(长度)*10mm(宽度)
供应商型号: EPM7032AETI44-7N
供应商: 云汉优选
标准整包数: 10
INTEL 可编程逻辑器件(PLD) EPM7032AETI44-7N

EPM7032AETI44-7N概述

    # MAX 7000A Programmable Logic Device Comprehensive Overview

    1. 产品简介


    MAX 7000A系列器件是高密度、高性能的EEPROM基础可编程逻辑设备,采用Altera公司第二代多阵列矩阵(MAX®)架构。这些器件专为各种复杂逻辑设计需求而开发,支持高达10,000可用门的设计,并提供3.3V的供电电压。它们广泛应用于工业控制、通信系统、消费电子以及嵌入式系统等领域。
    主要功能:
    - 基于EEPROM的高可靠性可编程逻辑。
    - 提供从600到10,000的可配置逻辑门数。
    - 支持多种封装形式,包括TQFP、PQFP、BGA等。
    应用领域:
    - 工业自动化
    - 数据通信
    - 消费电子产品
    - 航空航天

    2. 技术参数


    以下是MAX 7000A系列器件的主要技术参数汇总:
    | 参数 | EPM7032AE | EPM7064AE | EPM7128AE | EPM7256AE | EPM7512AE |
    |
    | 可用逻辑门数 | 600 | 1250 | 2500 | 5000 | 10000 |
    | 宏单元数量 | 32 | 64 | 128 | 256 | 512 |
    | 逻辑阵列块 | 2 | 4 | 8 | 16 | 32 |
    | 最大用户I/O引脚| 36 | 68 | 100 | 164 | 212 |
    | 延迟时间(tPD) | 4.5ns | 4.5ns | 5.0ns | 5.5ns | 7.5ns |
    | 输入建立时间(tSU)| 2.9ns | 2.8ns | 3.3ns | 3.9ns | 5.6ns |
    其他特性:
    - 时钟频率:最高可达227.3 MHz。
    - 输入输出电平兼容性:支持5.0V、3.3V、2.5V逻辑电平。
    - 热插拔支持:MAX 7000AE设备支持热插拔功能。
    - 工作温度范围:扩展温度范围。

    3. 产品特点和优势


    独特功能:
    - 高速运行能力:支持高达227.3 MHz的计数器频率,满足高性能应用需求。
    - 多重电压支持:MultiVolt™ I/O接口允许核心电压为3.3V,同时支持5.0V、3.3V和2.5V逻辑电平。
    - 灵活的封装选项:提供从44到256引脚的不同封装选择,适应多种应用场景。
    市场竞争力:
    - 高密度集成,适用于复杂逻辑设计。
    - 兼容性强,易于与现有系统集成。
    - 易于编程和调试,显著缩短开发周期。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化:用于生产线上的实时控制和数据采集。
    - 通信设备:作为数据交换的核心处理单元。
    - 消费电子:用于音频视频信号处理。
    使用建议:
    - 在设计时应充分考虑电源管理,确保稳定的3.3V供电。
    - 利用高速I/O引脚进行关键数据传输,提高系统效率。
    - 结合Altera提供的开发工具,优化逻辑布局以减少延时。

    5. 兼容性和支持


    兼容性:
    - 与MAX 7000S系列5.0V设备引脚兼容。
    - 支持主流EDA工具,如Cadence、Synopsys等。
    支持服务:
    - Altera提供全面的技术支持和培训服务。
    - 第三方编程硬件和软件接口支持。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 编程失败 | 检查编程电缆连接是否正确。 |
    | 性能不稳定 | 调整电源电压至标准值。 |
    | 输出信号失真 | 检查外部负载是否匹配。 |

    7. 总结和推荐


    综合评估:
    MAX 7000A系列器件以其卓越的性能、灵活性和易用性,在众多应用领域表现出色。特别是其高达10,000可用门的设计能力和多种封装选项,使其成为复杂逻辑设计的理想选择。
    推荐结论:
    我们强烈推荐MAX 7000A系列器件给需要高性能、高可靠性的客户。无论是工业自动化还是消费电子领域,该系列产品都能提供卓越的支持和服务。

EPM7032AETI44-7N参数

参数
可编程类型 系统内可编程
宏单元数 32
最大传输延迟时间 7.5ns
最大工作供电电压 3.6V
最小工作供电电压 3V
长*宽*高 10mm(长度)*10mm(宽度)
通用封装 TQFP-44
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 托盘

EPM7032AETI44-7N厂商介绍

Intel公司是全球知名的半导体公司,总部位于美国加州。成立于1968年,由罗伯特·诺伊斯和戈登·摩尔创立,以生产微处理器而闻名于世。

Intel的主营产品主要分为以下几类:
1. 处理器:包括个人电脑、服务器和移动设备的CPU,如Core、Xeon和Atom系列。
2. 芯片组:用于连接和控制处理器与其他硬件的组件。
3. 网络产品:如以太网控制器和无线网络适配器。
4. 存储产品:如固态硬盘和Optane内存技术。
5. FPGA:现场可编程门阵列,用于定制硬件加速特定任务。

Intel的产品广泛应用于个人电脑、数据中心、物联网、汽车和5G通信等领域。

Intel的优势在于:
1. 技术领先:拥有强大的研发能力,不断推出性能更强、功耗更低的处理器。
2. 品牌影响力:作为全球最大的半导体公司,Intel的品牌知名度和市场份额领先。
3. 产业链整合:从设计、制造到销售,Intel拥有完整的产业链,能快速响应市场需求。
4. 广泛的合作伙伴:与众多硬件厂商、软件开发商和云服务提供商建立了紧密的合作关系。

EPM7032AETI44-7N数据手册

厂牌 PDF简要描述 下载
INTEL 可编程逻辑器件(PLD) INTEL EPM7032AETI44-7N EPM7032AETI44-7N数据手册

EPM7032AETI44-7N封装设计

查看详情并下载
Symbol
Footprint
3D Model
