EPM3256AQC208-10

产品分类: 可编程逻辑器件(PLD)
厂牌: INTEL
产品描述: 系统内可编程 256 3V 10ns 3.6V QFP 贴片安装 28mm*28mm*3.4mm
供应商型号: CSJ-ST43734373
供应商: 海外现货
标准整包数: 1

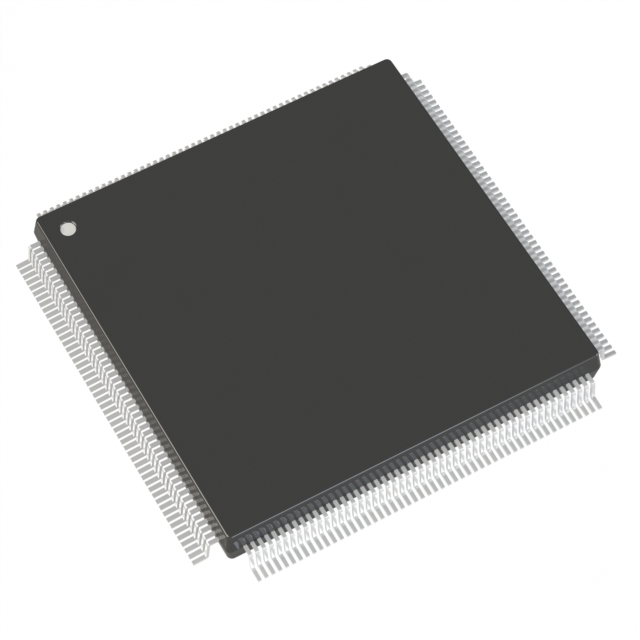

INTEL 可编程逻辑器件(PLD) EPM3256AQC208-10

EPM3256AQC208-10概述

    MAX 3000A Programmable Logic Device Family: Comprehensive Overview

    1. 产品简介


    MAX 3000A系列是由Altera公司生产的高性能低成本CMOS EEPROM(电可擦除可编程只读存储器)型可编程逻辑器件(PLDs)。这些器件基于MAX架构,适用于广泛的工业温度范围。它们提供了从600到10,000个可用门的高密度PLD,并且具备多种独特的功能,如高速内部系统编程(ISP)、增强型ISP算法、边界扫描测试和多电压I/O接口等。MAX 3000A系列广泛应用于各种电子系统,如计算机、通信设备和工业控制设备等。

    2. 技术参数


    MAX 3000A系列的主要技术参数如下:
    | 参数 | EPM3032A | EPM3064A | EPM3128A | EPM3256A | EPM3512A |
    |
    | 可用门数 | 600 | 1,250 | 2,500 | 5,000 | 10,000 |
    | 宏单元 | 32 | 64 | 128 | 256 | 512 |
    | 逻辑阵列块 | 2 | 4 | 8 | 16 | 32 |
    | 最大用户I/O引脚数 | 34 | 66 | 98 | 161 | 208 |
    | tPD(传播延迟,ns)| 4.5 | 4.5 | 5.0 | 7.5 | 7.5 |
    | tSU(建立时间,ns)| 2.9 | 2.8 | 3.3 | 5.2 | 5.6 |
    | tCO1(输出延迟,ns)| 3.0 | 3.1 | 3.4 | 4.8 | 4.7 |
    | 计数器频率(MHz) | 227.3 | 222.2 | 192.3 | 126.6 | 116.32 |

    3. 产品特点和优势


    - 高速内部系统编程(ISP):通过内置的IEEE 1149.1标准JTAG接口实现,提供先进的引脚锁定能力。
    - 边界扫描测试:符合IEEE 1149.1-1990标准。
    - 增强型ISP特性:包括更快的编程算法、ISP完成标志位及I/O引脚上的上拉电阻。
    - 多电压I/O接口:核心电压为3.3V,I/O引脚兼容5.0V、3.3V和2.5V逻辑电平。
    - 热插拔支持:在运行时进行重新配置。
    - 可编程互连阵列(PIA):连续布线结构,确保快速、可预测的性能。
    - 软硬件设计支持:提供自动布局和路由软件支持。

    4. 应用案例和使用建议


    MAX 3000A系列广泛应用于各种需要高性能和低功耗的应用场景。例如,在通信设备中作为信号处理的核心部件,在工业控制系统中作为逻辑控制单元。使用建议包括:
    - 在高噪声环境中使用时,可以通过减小输出缓冲器的输出驱动速率来降低噪声。
    - 设计过程中利用自动分配资源的编译器功能,以减少逻辑资源的使用并提高速度。

    5. 兼容性和支持


    MAX 3000A系列支持多种不同的封装形式,包括PLCC、PQFP、TQFP和细线BGA。Altera公司提供了完整的开发工具链,包括MAX+PLUS II和Quartus软件,可以用于Windows、Sun SPARCstation和HP工作站。此外,Altera还提供第三方制造商的编程硬件支持,如ByteBlasterMV并行端口下载电缆、BitBlaster串行下载电缆等。

    6. 常见问题与解决方案


    - 问题:无法启动编程过程
    - 解决方案:检查JTAG连接是否正确,确保所有I/O引脚已配置。
    - 问题:设备运行时速度不稳定
    - 解决方案:重新配置速度设置,选择合适的速度模式,或者优化设计中的时钟路径。
    - 问题:设备输出信号不一致
    - 解决方案:检查I/O配置和电源供应情况,确保所有引脚已正确配置。

    7. 总结和推荐


    综上所述,MAX 3000A系列是高性能、低成本的可编程逻辑器件,适用于需要灵活配置和高效性能的应用。它的多功能性、易于编程和广泛的应用支持使其在市场上具有较强的竞争力。我们强烈推荐在需要高性能和低功耗的场合下使用MAX 3000A系列器件。

EPM3256AQC208-10参数

参数
最大传输延迟时间 10ns
最大工作供电电压 3.6V
最小工作供电电压 3V
可编程类型 系统内可编程
宏单元数 256
长*宽*高 28mm*28mm*3.4mm
通用封装 QFP
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 托盘

EPM3256AQC208-10厂商介绍

Intel公司是全球知名的半导体公司,总部位于美国加州。成立于1968年,由罗伯特·诺伊斯和戈登·摩尔创立,以生产微处理器而闻名于世。

Intel的主营产品主要分为以下几类:
1. 处理器:包括个人电脑、服务器和移动设备的CPU,如Core、Xeon和Atom系列。
2. 芯片组:用于连接和控制处理器与其他硬件的组件。
3. 网络产品:如以太网控制器和无线网络适配器。
4. 存储产品:如固态硬盘和Optane内存技术。
5. FPGA:现场可编程门阵列,用于定制硬件加速特定任务。

Intel的产品广泛应用于个人电脑、数据中心、物联网、汽车和5G通信等领域。

Intel的优势在于:
1. 技术领先:拥有强大的研发能力,不断推出性能更强、功耗更低的处理器。
2. 品牌影响力:作为全球最大的半导体公司,Intel的品牌知名度和市场份额领先。
3. 产业链整合:从设计、制造到销售,Intel拥有完整的产业链,能快速响应市场需求。
4. 广泛的合作伙伴:与众多硬件厂商、软件开发商和云服务提供商建立了紧密的合作关系。

EPM3256AQC208-10数据手册

厂牌 PDF简要描述 下载
INTEL 可编程逻辑器件(PLD) INTEL EPM3256AQC208-10 EPM3256AQC208-10数据手册

EPM3256AQC208-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 82.8859 ¥ 702.044
库存: 30
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 702.04
直接购买
加入购物车
