5M40ZE64C4N

产品分类: 可编程逻辑器件(PLD)
厂牌: INTEL
产品描述: 阿尔特拉 CPLD, MAX V系列, 64引脚, 最低工作温度0 °C, EQFP封装, 30 I/O
供应商型号: 8303641
供应商: 海外现货
标准整包数: 1

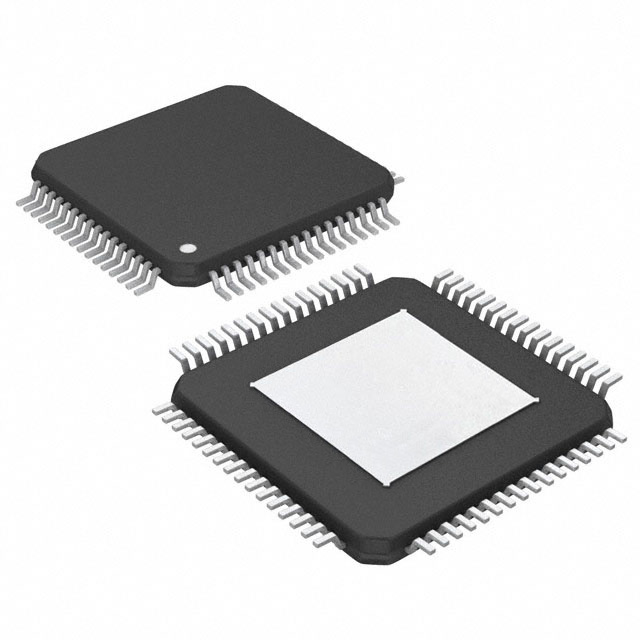

INTEL 可编程逻辑器件(PLD) 5M40ZE64C4N

5M40ZE64C4N概述

    MAX V Device Technical Overview

    1. 产品简介


    产品类型:
    MAX V系列器件属于低功耗可编程逻辑器件(CPLD),适用于多种应用场景,包括但不限于信号处理、接口控制和小型系统设计。
    主要功能:
    MAX V系列提供了高性能、低功耗和高可靠性。它包括多个I/O缓冲电压选择,可满足不同电压范围的需求,具有强大的内部逻辑处理能力和灵活的配置能力。
    应用领域:
    这些器件广泛应用于通信设备、工业自动化、医疗仪器、汽车电子和消费电子等领域,用于实现信号处理、接口协议转换、电源管理等功能。

    2. 技术参数


    绝对最大额定值:
    - VCCINT(内部供电电压):-0.5 V 至 2.4 V
    - VCCIO(I/O供电电压):-0.5 V 至 4.6 V
    - VI(直流输入电压):-0.5 V 至 4.6 V
    - IOUT(直流输出电流):每引脚-25 mA 至 25 mA
    - TSTG(存储温度):-65°C 至 150°C
    - TAMB(环境温度):-65°C 至 135°C
    - TJ(结点温度):在带有热电耦和封装的情况下为135°C
    推荐工作条件:
    - VCCINT:1.71 V 至 1.89 V
    - VCCIO:1.425 V 至 3.60 V(不同I/O标准对应不同的电压范围)
    - VI(输入电压):-0.5 V 至 4.0 V
    - VO(输出电压):0 V 至 VCCIO
    - TJ(结点温度):商业级:0°C 至 85°C;工业级:-40°C 至 100°C;扩展级:-40°C 至 125°C
    功率消耗:
    - ICCSTANDBY(待机电流):不同型号在商业级和工业级的电流范围各异
    - ICCPOWERUP(上电电流):最高40 mA
    时序模型和规范:
    - tCONFIG(上电至用户模式所需时间):商业和工业级设备:200 μs;扩展级设备:300 μs
    - 最大输入时钟速率:
    - 3.3-V LVTTL:304 MHz
    - 3.3-V LVCMOS:304 MHz
    - 2.5-V LVTTL:304 MHz
    - 2.5-V LVCMOS:304 MHz
    - 1.8-V LVTTL:200 MHz
    - 1.8-V LVCMOS:200 MHz
    - 1.5-V LVCMOS:150 MHz
    - 1.2-V LVCMOS:120 MHz
    - 3.3-V PCI:304 MHz

    3. 产品特点和优势


    特点:
    - 支持多种I/O标准,适应多种电压需求
    - 高速运行,适合信号处理和实时控制
    - 低功耗,适用于电池供电设备
    - 灵活的配置能力,方便在不同应用场景中使用
    优势:
    - 可靠性高:符合严格的温度和电压范围要求,确保稳定运行
    - 性能卓越:提供高速时钟频率和出色的信号处理能力
    - 灵活性强:支持多种I/O标准,方便集成到不同系统中

    4. 应用案例和使用建议


    应用案例:
    - 在通信设备中,MAX V系列可以作为协议转换器,处理多种信号协议。
    - 在工业控制系统中,可以用于传感器数据采集和控制信号输出。
    - 在消费电子设备中,可以实现复杂信号的管理和处理。
    使用建议:
    - 为了确保最佳性能,根据实际应用场景选择合适的VCCIO电压。
    - 在信号处理应用中,建议使用高速时钟和高精度I/O标准以提高数据处理能力。
    - 注意器件的散热设计,特别是在高功耗场景下,保证温度在安全范围内。

    5. 兼容性和支持


    兼容性:
    MAX V系列与多种电子元件和设备兼容,包括各种I/O标准、电源电压和其他类型的CPLD。具体兼容性请参考官方文档。
    支持和服务:
    Altera公司提供详尽的技术支持和维护服务,包括软件工具、技术支持热线和在线资源中心,帮助客户解决问题并进行有效开发。

    6. 常见问题与解决方案


    常见问题:
    - 电源波动问题:
    - 解决方法: 使用稳压器或电源模块来确保稳定的电源供应,避免电源波动对器件造成损害。
    - 信号干扰问题:
    - 解决方法: 采用屏蔽电缆和滤波器减少信号干扰,确保信号传输质量。
    - 时序不匹配问题:
    - 解决方法: 使用Quartus II软件进行时序仿真,调整相关参数以确保时序匹配。

    7. 总结和推荐


    总结:
    MAX V系列器件具备高可靠性、高性能和灵活性的特点,非常适合信号处理和控制系统的设计。其广泛的电压范围和多种I/O标准使它们能够应用于多种场合。
    推荐:
    强烈推荐在信号处理和控制系统的开发中使用MAX V系列器件。其优秀的性能和灵活性将为您的项目带来显著的优势。

5M40ZE64C4N参数

参数
最小工作供电电压 1.71V
可编程类型 系统内可编程
宏单元数 32
最大传输延迟时间 7.5ns
最大工作供电电压 1.89V
长*宽*高 7mm*7mm*1mm
通用封装 QFP
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

5M40ZE64C4N厂商介绍

Intel公司是全球知名的半导体公司,总部位于美国加州。成立于1968年,由罗伯特·诺伊斯和戈登·摩尔创立,以生产微处理器而闻名于世。

Intel的主营产品主要分为以下几类:
1. 处理器:包括个人电脑、服务器和移动设备的CPU,如Core、Xeon和Atom系列。
2. 芯片组:用于连接和控制处理器与其他硬件的组件。
3. 网络产品:如以太网控制器和无线网络适配器。
4. 存储产品:如固态硬盘和Optane内存技术。
5. FPGA:现场可编程门阵列,用于定制硬件加速特定任务。

Intel的产品广泛应用于个人电脑、数据中心、物联网、汽车和5G通信等领域。

Intel的优势在于:
1. 技术领先:拥有强大的研发能力,不断推出性能更强、功耗更低的处理器。
2. 品牌影响力:作为全球最大的半导体公司,Intel的品牌知名度和市场份额领先。
3. 产业链整合:从设计、制造到销售,Intel拥有完整的产业链,能快速响应市场需求。
4. 广泛的合作伙伴:与众多硬件厂商、软件开发商和云服务提供商建立了紧密的合作关系。

5M40ZE64C4N数据手册

厂牌 PDF简要描述 下载
INTEL 可编程逻辑器件(PLD) INTEL 5M40ZE64C4N 5M40ZE64C4N数据手册

5M40ZE64C4N封装设计

查看详情并下载
Symbol
Footprint
3D Model
