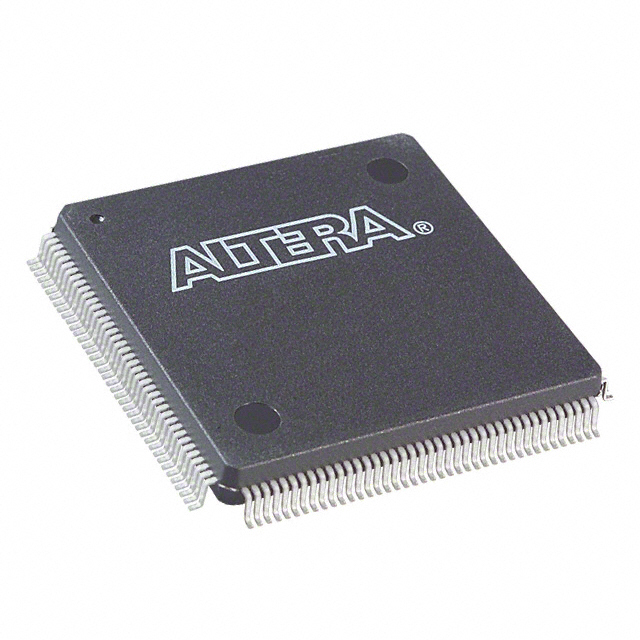

EPM7192SQC160-15N

产品分类: 可编程逻辑器件(PLD)
厂牌: INTEL
产品描述: 系统内可编程 192 4.75V 15ns 5.25V PQFP,QFP 贴片安装 28mm(长度)*28m(宽度)
供应商型号: EPM7192SQC160-15N
供应商: 云汉优选
标准整包数: 10
INTEL 可编程逻辑器件(PLD) EPM7192SQC160-15N

EPM7192SQC160-15N概述

    MAX 7000 系列可编程逻辑器件

    产品简介


    MAX 7000系列是一种高密度高性能可编程逻辑器件(PLD),采用Altera的第二代MAX架构。它具备多种逻辑功能,适用于各种嵌入式系统和数字电路设计。该系列产品提供了广泛的逻辑门数量,从600到5000个可使用逻辑门不等,使其成为广泛应用于工业自动化、通信系统、计算机外围设备以及消费电子领域的理想选择。

    技术参数


    - 逻辑门密度:600至5000个可使用逻辑门。
    - 宏单元:从32到256个不等。
    - 逻辑阵列块(LABs):从2到16个不等。
    - 用户I/O引脚数:从36到164个不等。
    - 时延(tPD):5到12纳秒。
    - 计数频率:最高可达175.4 MHz。
    - 操作电压:3.3 V或5.0 V。

    产品特点和优势


    MAX 7000系列具有许多独特的优势,其中包括:
    - 高速度:拥有5 ns的针对针逻辑延迟和高达175.4 MHz的计数频率。
    - 增强功能:MAX 7000E和MAX 7000S系列增加了全球时钟信号、额外的输出使能控制、高速输入寄存器和可编程输出摆率控制。
    - 在系统编程(ISP):MAX 7000S器件可通过内置的JTAG接口进行现场编程,提高了灵活性和便利性。
    - 功耗管理:具备降低功耗模式,每个宏单元可节省超过50%的功耗。
    - 多功能接口:支持3.3 V和5.0 V操作,具备多电压接口(MultiVolt I/O)。

    应用案例和使用建议


    MAX 7000系列广泛应用于多种领域,例如:
    - 工业自动化:通过自定义的逻辑门配置,实现高效的数据处理和控制。
    - 通信系统:利用快速的计数频率和低时延,提升系统的响应速度和稳定性。
    - 计算机外围设备:具备增强的I/O功能,适合复杂的信号处理任务。
    使用建议:
    - 在设计过程中充分利用共享和并行扩展项,以减少逻辑资源的使用,提高系统速度。
    - 注意电源管理和温度要求,确保设计的稳定运行。

    兼容性和支持


    MAX 7000系列与3.3 V或5.0 V设备兼容,并且支持多种不同的封装形式,如PLCC、PGA、PQFP、RQFP和TQFP。Altera公司提供全面的支持服务,包括Master Blaster下载电缆和编程硬件,为用户提供便捷的编程体验。

    常见问题与解决方案


    - Q:如何处理过高的功耗?
    A:通过配置MAX 7000系列器件的功耗管理模式,可以显著降低功耗。
    - Q:如何确保设计的稳定性?
    A:在设计时进行全面的热分析,确保选择合适的封装类型。
    - Q:如何提高系统的响应速度?
    A:合理利用全球时钟信号和快速输入路径,优化设计布局和走线策略。

    总结和推荐


    MAX 7000系列凭借其出色的性能、丰富的功能和高度的灵活性,成为众多工程师的理想选择。其强大的可编程能力和高密度集成能力使得它能够应对各种复杂的应用场景。总体来说,强烈推荐使用MAX 7000系列器件来构建高性能的可编程逻辑系统。

EPM7192SQC160-15N参数

参数
最小工作供电电压 4.75V
可编程类型 系统内可编程
宏单元数 192
最大传输延迟时间 15ns
最大工作供电电压 5.25V
长*宽*高 28mm(长度)*28m(宽度)
通用封装 PQFP,QFP
安装方式 贴片安装
零件状态 停产
包装方式 托盘

EPM7192SQC160-15N厂商介绍

Intel公司是全球知名的半导体公司,总部位于美国加州。成立于1968年,由罗伯特·诺伊斯和戈登·摩尔创立,以生产微处理器而闻名于世。

Intel的主营产品主要分为以下几类:
1. 处理器:包括个人电脑、服务器和移动设备的CPU,如Core、Xeon和Atom系列。
2. 芯片组:用于连接和控制处理器与其他硬件的组件。
3. 网络产品:如以太网控制器和无线网络适配器。
4. 存储产品:如固态硬盘和Optane内存技术。
5. FPGA:现场可编程门阵列,用于定制硬件加速特定任务。

Intel的产品广泛应用于个人电脑、数据中心、物联网、汽车和5G通信等领域。

Intel的优势在于:
1. 技术领先:拥有强大的研发能力,不断推出性能更强、功耗更低的处理器。
2. 品牌影响力:作为全球最大的半导体公司,Intel的品牌知名度和市场份额领先。
3. 产业链整合:从设计、制造到销售,Intel拥有完整的产业链,能快速响应市场需求。
4. 广泛的合作伙伴:与众多硬件厂商、软件开发商和云服务提供商建立了紧密的合作关系。

EPM7192SQC160-15N数据手册

厂牌 PDF简要描述 下载
INTEL 可编程逻辑器件(PLD) INTEL EPM7192SQC160-15N EPM7192SQC160-15N数据手册

EPM7192SQC160-15N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 311.88
50+ ¥ 303.6
200+ ¥ 295.32
库存: 1000
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 3118.8
