EPM7064SLC44-5

产品分类: 可编程逻辑器件(PLD)
厂牌: INTEL
产品描述: 系统内可编程 64 4.75V 5ns 5.25V LCC 贴片安装 16.59mm*16.59mm*3.81mm
供应商型号:
供应商:
标准整包数: 0

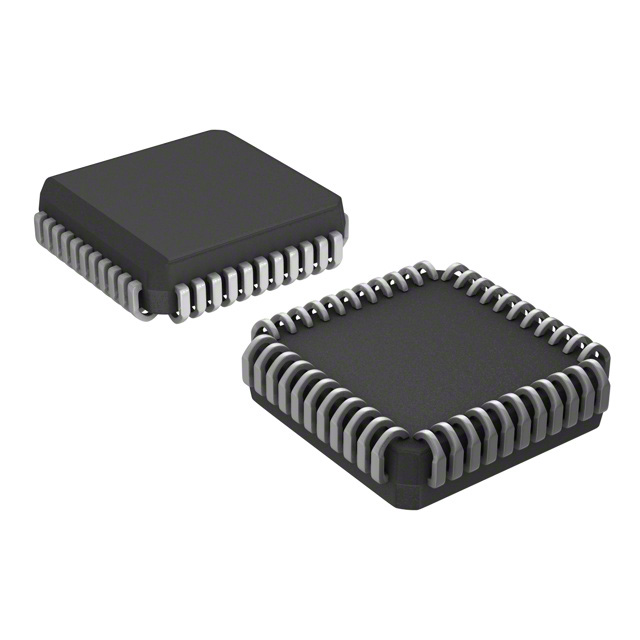

INTEL 可编程逻辑器件(PLD) EPM7064SLC44-5

EPM7064SLC44-5概述


    产品简介


    MAX 7000系列可编程逻辑器件是一款高性能、基于EEPROM的可编程逻辑器件(PLDs),属于第二代MAX架构。它提供从600到5000个可用门电路,适用于高密度集成和高速逻辑处理。这些器件可以应用于多个领域,如工业自动化、通信设备、消费电子、汽车电子等。

    技术参数


    以下是MAX 7000系列器件的关键技术参数:
    | 特性 | 描述 |

    | 可用门电路 | 600至5000 |
    | 宏单元(Macrocells) | 32至256 |
    | 逻辑阵列块(LABs) | 2至16 |
    | 最大用户I/O引脚 | 36至208 |
    | 传输延迟(tPD) | 5至12纳秒 |
    | 时钟输出(fCNT) | 90.9至175.4兆赫 |
    | 工作环境 | 支持3.3V和5.0V操作 |

    产品特点和优势


    MAX 7000系列器件具备多项独特功能和优势,例如:
    - 高速运行:提供5ns的引脚到引脚逻辑延迟和高达175.4MHz的计数频率。
    - 内部编程能力:通过内置的JTAG接口支持在线系统编程(ISP),并兼容IEEE Std. 1532标准。
    - 增强特性:包含快速输入寄存器、六种全局输出使能信号和两种全局时钟信号,支持增强互连资源和可编程输出斜率控制。
    - 功耗优化:通过降低宏观单元的功耗来实现节能效果,降低幅度超过50%。
    - 兼容多种封装:提供PLCC、PGA、PQFP、RQFP和TQFP等多种封装形式,方便不同应用场景的选择。

    应用案例和使用建议


    根据手册中的应用实例,MAX 7000系列器件可以应用于各种复杂的逻辑控制和信号处理场景,如通信协议解析、网络接口控制等。使用时建议:
    - 针对不同的应用需求选择合适的封装类型,以确保性能和成本的最佳平衡。
    - 在设计初期考虑器件的速度等级和I/O引脚配置,以减少后续调整的工作量。

    兼容性和支持


    MAX 7000系列器件与多种逻辑门器件及系统兼容,包括PALs、GALs和MACH等。此外,它支持3.3V或5.0V操作,并且可以通过多种下载电缆进行编程。Altera公司提供了全面的开发工具和支持,如MAX+PLUS II和Quartus软件,可以显著提高设计效率和可靠性。

    常见问题与解决方案


    根据手册中的常见问题和解决方案部分,用户可能会遇到如下问题及解决方法:
    - 问:如何正确配置多电压系统的逻辑器件?
    - 答:在设计过程中选择支持多电压操作的器件,并根据具体需求配置相关的电源和信号引脚。
    - 问:如何实现低功耗模式下的逻辑设计?
    - 答:利用器件内置的功耗优化功能,设置相应的功率管理策略,在不影响性能的前提下降低整体功耗。

    总结和推荐


    MAX 7000系列器件凭借其高性能、多用途和灵活的可编程性,在众多逻辑控制和信号处理应用中表现出色。其丰富的产品特性和广泛的适用性使其成为工程师设计复杂逻辑系统的首选。因此,强烈推荐在需要高效、灵活和可靠逻辑控制的应用中使用此系列器件。

EPM7064SLC44-5参数

参数
最大工作供电电压 5.25V
最小工作供电电压 4.75V
可编程类型 系统内可编程
宏单元数 64
最大传输延迟时间 5ns
长*宽*高 16.59mm*16.59mm*3.81mm
通用封装 LCC
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 管装

EPM7064SLC44-5厂商介绍

Intel公司是全球知名的半导体公司,总部位于美国加州。成立于1968年,由罗伯特·诺伊斯和戈登·摩尔创立,以生产微处理器而闻名于世。

Intel的主营产品主要分为以下几类:
1. 处理器:包括个人电脑、服务器和移动设备的CPU,如Core、Xeon和Atom系列。
2. 芯片组:用于连接和控制处理器与其他硬件的组件。
3. 网络产品:如以太网控制器和无线网络适配器。
4. 存储产品:如固态硬盘和Optane内存技术。
5. FPGA:现场可编程门阵列,用于定制硬件加速特定任务。

Intel的产品广泛应用于个人电脑、数据中心、物联网、汽车和5G通信等领域。

Intel的优势在于:
1. 技术领先:拥有强大的研发能力,不断推出性能更强、功耗更低的处理器。
2. 品牌影响力:作为全球最大的半导体公司,Intel的品牌知名度和市场份额领先。
3. 产业链整合:从设计、制造到销售,Intel拥有完整的产业链,能快速响应市场需求。
4. 广泛的合作伙伴:与众多硬件厂商、软件开发商和云服务提供商建立了紧密的合作关系。

EPM7064SLC44-5数据手册

厂牌 PDF简要描述 下载
INTEL 可编程逻辑器件(PLD) INTEL EPM7064SLC44-5 EPM7064SLC44-5数据手册

EPM7064SLC44-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
