GBE30S3V3-E

产品分类: DC-DC模块
产品描述: 92.5% (TA = 25°C, Vin = 48 V,100% load) 57.9 mm x 22.9mm x 10.3 mm (2.28 in. x 0.90 in. x 0.41in.) 27 g
供应商型号:
供应商:
标准整包数: 0

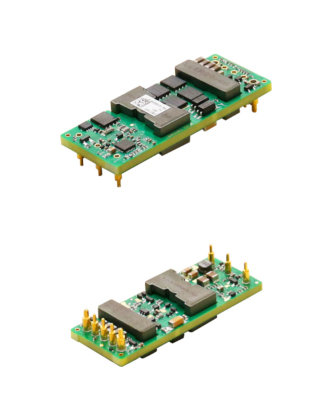

HUAWEI/深圳华为 DC-DC模块 GBE30S3V3-E

GBE30S3V3-E概述

    GBE30S3V3-E DC-DC Converter Technical Overview

    1. 产品简介


    产品类型:GBE30S3V3-E是一款新型的隔离型DC-DC转换器,采用行业标准的八分之一砖结构。它具备高效率和高功率密度,同时具有低输出纹波和噪声的特点。
    主要功能:
    - 输入电压范围为36V至75V
    - 输出电压固定为3.3V,最大输出电流为30A
    - 支持远程控制(Remote Control)和输出电压调节(Trim)
    - 内置多种保护机制,如输入欠压保护、输出过压保护、短路保护及过温保护
    应用领域:
    - 服务器
    - 电信和数据通信应用
    - 工业设备

    2. 技术参数


    绝对最大额定值
    - 输入电压(连续):75V
    - 输入电压(瞬时,100ms):80V
    - 操作环境温度(TA):-40°C至85°C
    - 存储温度:-55°C至125°C
    - 操作湿度:5%RH至95%RH(非凝结状态)
    输入特性
    - 额定输入电压范围:36V至75V
    - 最大输入电流:3.7A(Vin=0-75V, Iout=30A)
    - 空载损耗:≤5W(Vin=48V, Iout=0A)
    - 输入电容:≥100µF(铝电解电容)
    输出特性
    - 输出电压设置点:3.30V(Vin=48V, Iout=15A, TA=25°C)
    - 输出电流:0A至30A
    - 输出功率:0W至99W
    - 输出线性调整率:±0.3%
    - 输出负载调整率:±0.5%
    - 调节精度:±3%
    动态特性
    - 上升时间:≤20ms(输出电压从0.33V到2.97V)
    - 下降时间:≤200ms(从Vin连接到10%Vout)
    效率
    - 在TA=25°C、Vin=48V、Vout=3.3V条件下,满载效率可达92.5%
    绝缘特性
    - 输入输出间绝缘电压:1500V(基本绝缘,1分钟测试;高度3000m,泄漏电流<1mA)
    其他特性
    - 平均无故障时间(MTBF):2.5百万小时

    3. 产品特点和优势


    - 高效能:GBE30S3V3-E的最高效率高达92.5%,适合高负载的应用场景。
    - 紧凑设计:体积小(57.9mm x 22.9mm x 10.3mm),重量轻(27g),非常适合空间受限的设计。
    - 多重保护机制:内置输入欠压保护、输出过压保护、输出过流保护及过温保护,确保系统的稳定运行。
    - 灵活的电压调整能力:可通过外部电阻实现输出电压的精确调节。
    - 高可靠性:满足RoHS6标准,符合UL、CE等认证要求。

    4. 应用案例和使用建议


    应用案例
    - 在服务器中,作为电源模块使用,为CPU等关键组件供电。
    - 在电信设备中,为信号处理电路提供稳定可靠的电源供应。
    使用建议
    - 建议在输入端安装7A快速熔断保险丝(F1),并使用推荐的电容器配置(Cin, Cout1, Cout2, Cout3)以确保稳定的电源输出。
    - 使用快速恢复二极管(300V/10A)来保护输入电流,特别是在大功率应用中。

    5. 兼容性和支持


    兼容性
    - GBE30S3V3-E可与不同类型的电子设备兼容,尤其是在需要隔离电源的场合。
    - 可通过远程控制(Remote Control)和输出电压调节(Trim)与其他系统无缝集成。
    支持
    - 华为技术支持团队提供专业的客户支持和维护服务,确保用户能够获得最佳的产品体验。

    6. 常见问题与解决方案


    常见问题
    1. 如何启动和关闭电源?
    2. 输出电压调节方法?
    3. 如何正确使用远程感测(Remote Sense)功能?
    解决方案
    1. 启动和关闭可以通过外部控制器(如KnobleKnoff信号)实现。
    2. 通过连接外部电阻至Trim引脚和Sense(+)引脚实现输出电压调节。
    3. 确保连接正确,并且在使用远程感测功能时,遵循图示连接方法以避免不必要的误差。

    7. 总结和推荐


    综上所述,GBE30S3V3-E是一款高性能、高可靠性的隔离型DC-DC转换器,适用于各种严苛的工业和商业环境。它具备高效的电力转换能力和全面的保护机制,能够满足各类应用的需求。因此,我强烈推荐这款产品给需要高性能电源解决方案的用户。
    以上内容基于技术手册《GBE30S3V3-E DC-DC Converter Technical Manual》编撰,旨在为用户提供全面的产品信息和技术指导。

GBE30S3V3-E参数

参数
输出电压 -
类型 -
输出电流最大值 -
特性 -
输出总功率 -
最大容性负载 -
开关频率 -
输入电压最大值 -
散热方式 -
转换效率 -
输出方式 -
输出电压组数 -
输入电压最小值 -

GBE30S3V3-E厂商介绍

HUAWEI(华为)是一家总部位于中国的全球领先的信息与通信技术(ICT)解决方案提供商。公司成立于1987年,业务遍及全球170多个国家和地区,服务全球三分之一以上的人口。

华为主营产品分为三大类:运营商网络、企业业务和消费者业务。运营商网络提供全面的网络设备、服务和解决方案,包括5G、4G、宽带等。企业业务提供云计算、大数据、数据中心等解决方案,服务于政府、金融、能源等行业。消费者业务主要为智能手机、平板电脑、个人计算等产品。

华为的优势在于强大的研发实力和创新能力。公司每年将收入的10%以上投入研发,拥有大量专利技术。此外,华为在全球设有多个研发中心,与全球顶级高校和科研机构合作,不断推动技术进步。华为还重视开放合作,与全球合作伙伴共同打造开放、共赢的生态系统。
