IR25607SPBF

产品分类: 栅极电源驱动器
产品描述: 英飞凌 16引脚栅极驱动模块, 20V电源, SOIC封装
供应商型号: J-IFNO-0047633
供应商: Chip1stop
标准整包数: 1

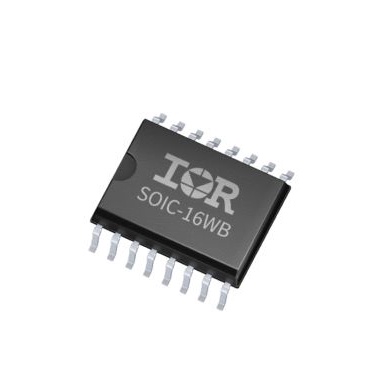

INFINEON TECHNOLOGIES 栅极电源驱动器 IR25607SPBF

IR25607SPBF概述

    IR25607SPBF 高压高低侧驱动器技术手册

    1. 产品简介


    IR25607SPBF 是一款由国际整流器公司(International Rectifier)生产的高压高边和低边驱动器。这款产品专为功率 MOSFET 和 IGBT 的栅极驱动设计,支持高达 600V 的工作电压。该驱动器采用独立的高边和低边参考输出通道,能够在高频率应用中实现简便使用。主要应用于电机控制、电源管理和其他需要高压栅极驱动的应用领域。

    2. 技术参数


    - 最大偏置电压:VS + 20V
    - 最小/最大偏置电压范围:VS + 10V 至 VS + 20V
    - 逻辑输入电压范围:VSS 至 VDD
    - 输出驱动能力:±2A
    - 传播延迟:典型值为 120ns(导通时间),94ns(关断时间)
    - 逻辑输入电流:最大 40uA
    - 工作温度范围:-40°C 至 125°C
    - 逻辑供电电压:3.3V 至 20V
    - 高边浮动供电电压范围:-0.3V 至 625V
    - 热阻:100°C/W

    3. 产品特点和优势


    IR25607SPBF 的关键特点是其能够完全操作到 600V 的工作电压,同时具有负瞬态电压耐受能力。它还具备高速开关能力和逻辑输入兼容性,支持 3.3V 至 20V 的逻辑供电电压。此外,它具有循环触发关闭逻辑功能,能够提供匹配的传播延迟,使高频应用更加简便。

    4. 应用案例和使用建议


    IR25607SPBF 可广泛应用于电机控制、电源转换器和逆变器等领域。例如,在电机控制系统中,可以利用其高压驱动能力来控制高功率电机。在使用时,应确保逻辑供电电压在合适范围内(3.3V 至 20V),并注意散热管理以保证长期稳定运行。

    5. 兼容性和支持


    该产品可与其他标准 CMOS 或 LSTTL 输出的逻辑器件兼容。厂商提供了全面的技术支持和售后服务,包括在线技术支持中心和技术文档下载。用户可以通过官方技术支持渠道获取更多帮助。

    6. 常见问题与解决方案


    - Q: 如何设置合适的逻辑供电电压?
    - A: 逻辑供电电压应在 3.3V 至 20V 范围内,具体取决于系统需求。

    - Q: 高边浮动供电电压应该如何设定?
    - A: 确保高边浮动供电电压在 -0.3V 至 625V 范围内,并根据具体应用进行调整。
    - Q: 如何处理过热问题?
    - A: 通过适当散热措施,如使用散热片或风扇,可以有效降低芯片温度,防止过热。

    7. 总结和推荐


    IR25607SPBF 驱动器具有优异的高压工作能力和稳定的性能表现,适用于多种高压栅极驱动场合。其独特的技术特性和优良的电气特性使其在市场上具有很强的竞争力。我们强烈推荐这一产品用于需要高压栅极驱动的应用中,尤其是对性能和可靠性有较高要求的工业应用。
    以上是基于技术手册内容编写的关于 IR25607SPBF 高压高低侧驱动器的技术文章,涵盖了产品的基本介绍、技术参数、特点和优势、应用场景及建议、兼容性和支持、常见问题解答等内容。希望这些信息能帮助您更好地理解和应用该产品。

IR25607SPBF参数

参数
最小工作供电电压 10V
栅极类型 IGBT,MOSFET,N沟道
上升时间 25ns
电流 - 峰值输出(灌入,拉出) 2.5A,2.5A
驱动数量 2
下降时间 17ns
通道类型 -
最大传播延迟时间 150ns
输入类型 Non-Inverting
最大高压侧电压-自举 600V
驱动配置 半桥
最大工作供电电压 20V
逻辑电压 - VIL,VIH 6V,9.5V
10.5mm(Max)
7.6mm(Max)
2.35mm(Max)
通用封装 SOIC-16
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,管装

IR25607SPBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IR25607SPBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 栅极电源驱动器 INFINEON TECHNOLOGIES IR25607SPBF IR25607SPBF数据手册

IR25607SPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
