IR2213STRPBF

产品分类: 栅极电源驱动器
产品描述: 英飞凌 16引脚MOSFET驱动器, 20V电源, SOIC封装
供应商型号: IR2213STRPBF
供应商: 国内现货
标准整包数: 1000

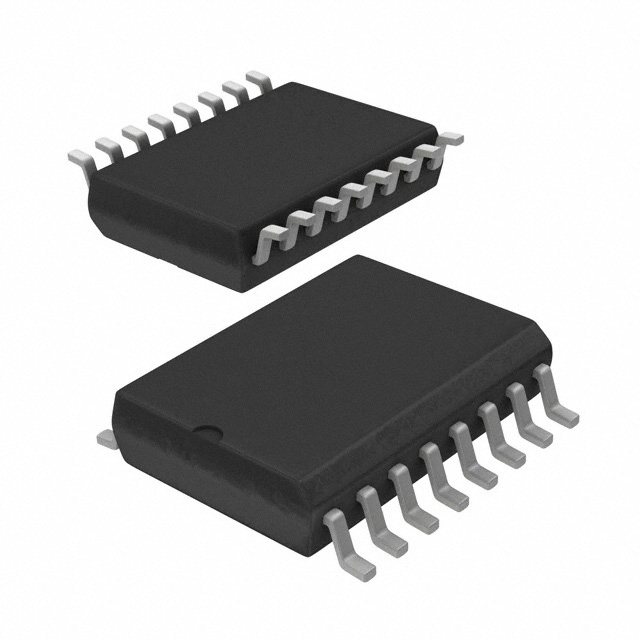

INFINEON TECHNOLOGIES 栅极电源驱动器 IR2213STRPBF

IR2213STRPBF概述

    IR2213(S)PBF 高压高侧驱动器

    产品简介


    IR2213(S)PBF 是一款专为高压和高速应用设计的功率 MOSFET 和 IGBT 驱动器。这款器件包含独立的高侧和低侧参考输出通道,适用于各种高电压、高电流的应用场景。它具备全面的工作电压范围和卓越的抗干扰能力,是电力电子领域的理想选择。

    技术参数


    IR2213(S)PBF 的主要技术参数如下:
    - 最大偏置电压:1200 V
    - 输出电流(正负):1.7 A / 2 A
    - 驱动电压范围:12 V 至 20 V
    - 开启/关闭时间(典型值):280 ns / 225 ns
    - 延迟匹配:30 ns
    - 工作温度范围:-55°C 至 +150°C

    产品特点和优势


    - 浮动通道设计:适用于自举操作,能够驱动高达 1200V 的 N 沟道功率 MOSFET 或 IGBT。
    - 高耐压能力:全工作范围内可达到 1200V。
    - 快速响应:高频率应用下的关断时间仅为 225ns。
    - 逻辑兼容性:支持 3.3V 到 20V 的逻辑输入电压,与标准 CMOS 和 LSTTL 输出兼容。
    - 抗干扰能力:具备负瞬态电压容忍能力和 dV/dt 免疫能力。
    - 热保护机制:具备过温保护和欠压锁定功能。

    应用案例和使用建议


    IR2213(S)PBF 广泛应用于电力转换、电机控制和逆变器系统中。例如,在电动汽车的逆变器系统中,IR2213(S)PBF 可以用于驱动高压 MOSFET,提高系统的稳定性和效率。为了更好地利用 IR2213(S)PBF,建议:
    - 使用适当的电路板布局,确保电源和信号线之间的隔离。
    - 在高电压和高电流环境中,注意散热设计,避免过热问题。
    - 确保正确的逻辑输入电平,特别是在低电压环境下使用时。

    兼容性和支持


    IR2213(S)PBF 支持多种封装形式,包括 16 引脚 SOIC 和 14 引脚 PDIP。这些封装形式具有良好的兼容性和易于安装的特点。厂商提供了全面的技术支持和售后服务,包括在线技术支持和电话咨询服务。

    常见问题与解决方案


    以下是一些常见的使用问题及其解决方法:
    - 问题:开启时间过长
    - 解决方案:检查电路布局,确保所有电源和信号线连接正确,并且没有电磁干扰。

    - 问题:驱动电流不足
    - 解决方案:增加外部电源,确保驱动电压在规定的范围内。
    - 问题:无法实现自举操作
    - 解决方案:检查浮动通道的供电电压是否正确,确保其在合适的范围内。

    总结和推荐


    IR2213(S)PBF 是一款高性能的高压高侧驱动器,特别适合于需要高耐压和快速响应的应用场合。其丰富的特性和广泛的适用范围使其成为电力电子领域的理想选择。推荐使用 IR2213(S)PBF 以提升系统的可靠性和性能。
    如果您有任何疑问或需要进一步的帮助,请联系国际整流器的技术支持团队。

IR2213STRPBF参数

参数
最大传播延迟时间 280ns(Typ)
驱动配置 半桥
逻辑电压 - VIL,VIH 6V,9.5V
上升时间 25ns
最大高压侧电压-自举 1.2KV
驱动数量 2
输入类型 Non-Inverting
最大工作供电电压 20V
栅极类型 IGBT,MOSFET,N沟道
下降时间 17ns
最小工作供电电压 12V
通道类型 -
电流 - 峰值输出(灌入,拉出) 2A,2.5A
10.5mm(Max)
7.6mm(Max)
2.65mm(Max)
通用封装 SOIC-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

IR2213STRPBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IR2213STRPBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 栅极电源驱动器 INFINEON TECHNOLOGIES IR2213STRPBF IR2213STRPBF数据手册

IR2213STRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 23.43
2000+ ¥ 23.43
4000+ ¥ 23.43
8000+ ¥ 23.43
库存: 6000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 23430
