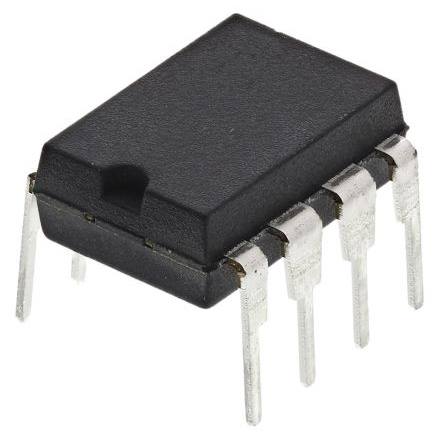

IRS2004PBF

产品分类: 栅极电源驱动器
产品描述: 英飞凌 8引脚MOSFET驱动器, 20V电源, PDIP封装, 半桥
供应商型号: IRS2004PBF
供应商: 国内现货
标准整包数: 1
INFINEON TECHNOLOGIES 栅极电源驱动器 IRS2004PBF

IRS2004PBF概述

    IRS2004 高压高速功率MOSFET和IGBT驱动器技术手册

    产品简介


    IRS2004 是一款专为高压(最高可达200V)和高速设计的功率MOSFET和IGBT驱动器。该产品采用高性能的浮动通道设计,能够支持多种输入逻辑电压(包括3.3V、5V和15V),适用于工业级应用。其主要功能包括:高边浮动供电、负瞬态电压耐受能力、最小化门极驱动交叉导通等。这些特性使得IRS2004在电力转换和电机控制等领域具有广泛的应用前景。

    技术参数


    - 高侧浮动供电电压范围:VS + 10V 至 VS + 20V
    - 高侧浮动输出电压范围:VS 至 VB
    - 低侧及逻辑固定供电电压范围:10V 至 25V
    - 逻辑输入电压范围:0V 至 VCC
    - 最大门极驱动供电电压:200V
    - 最大工作温度:-40°C 至 125°C
    - 输入电压容差:50 V/ns
    - 绝对最大额定值:VCC 最大为 25V,内部设定死区时间为 400ns 至 650ns
    - 开关时间:典型值为680ns/150ns
    - 输出电流:高边130mA,低边270mA
    - 封装形式:8引脚PDIP 和 8引脚SOIC

    产品特点和优势


    IRS2004的主要优势在于其卓越的高边浮动通道设计,能够实现自举操作。该产品具有负瞬态电压的耐受能力,并且具备对 dv/dt 的免疫性。此外,它还具有交叉导通预防逻辑和内部设定的死区时间,可以有效防止门极驱动电路中的短路现象。其宽广的输入逻辑兼容性也使得IRS2004在不同类型的逻辑电路中都能稳定工作。

    应用案例和使用建议


    IRS2004适用于多种电力转换和电机控制场景,如电动汽车充电站、太阳能逆变器以及各种工业电源系统。为了充分利用IRS2004的优势,在使用时应注意:
    - 确保供电电压符合推荐条件,避免过压情况。
    - 正确配置高边浮动供电路径,以确保可靠工作。
    - 在高边驱动时使用外部电容来辅助自举操作,增强稳定性。

    兼容性和支持


    IRS2004支持多种标准CMOS或LSTTL输出逻辑,包括3.3V、5V和15V逻辑电平。制造商提供了详细的文档和应用笔记,用户可以通过官方技术支持获取更多帮助。

    常见问题与解决方案


    - Q: 如何正确配置高边供电路径?
    - A: 使用适当的外部电容辅助自举操作,并确保供电电压在推荐范围内。
    - Q: 驱动器出现交叉导通现象怎么办?
    - A: 检查输入信号是否符合规范,并调整内部死区时间设置以避免交叉导通。
    - Q: 如何确保在极端温度下正常工作?
    - A: 选择合适的散热方式并监测工作温度,确保不超过绝对最大额定值。

    总结和推荐


    综上所述,IRS2004是一款集高性能和多功能于一体的高压高速功率MOSFET和IGBT驱动器。其广泛的兼容性、可靠的运行能力和简便的配置方式使其成为工业级应用的理想选择。因此,我们强烈推荐使用IRS2004来满足您的电力转换需求。

IRS2004PBF参数

参数
最大工作供电电压 20V
通道类型 -
上升时间 70ns
输入类型 Non-Inverting
驱动配置 半桥
最小工作供电电压 10V
逻辑电压 - VIL,VIH 800mV,2.5V
电流 - 峰值输出(灌入,拉出) 290mA,600mA
最大传播延迟时间 820ns
最大高压侧电压-自举 200
下降时间 35ns
栅极类型 IGBT,MOSFET,N沟道
驱动数量 2
10.92mm(Max)
7.11mm(Max)
5.33mm(Max)
通用封装 PDIP-8
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装
