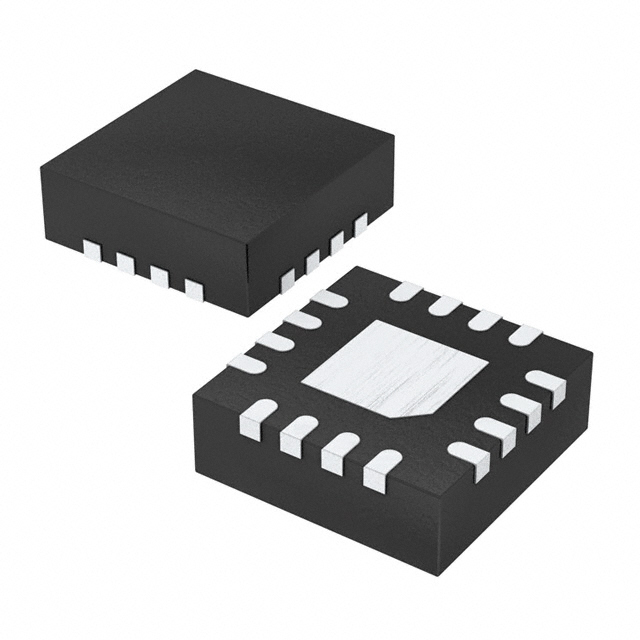

IR3598MTRPBF

产品分类: 栅极电源驱动器
产品描述: 15ns 4 4.5V 40ns(Typ) 5.5V Non-Inverting MOSFET,N沟道 12ns 半桥 QFN 贴片安装,黏合安装 3mm(长度)*3mm(宽度)
供应商型号: 60Y-IR3598MTRPBF
供应商: 云汉优选
标准整包数: 3000
INFINEON TECHNOLOGIES 栅极电源驱动器 IR3598MTRPBF

IR3598MTRPBF概述

    IR3598 Dual/Doubler Interleaved MOSFET Driver 技术手册

    产品简介


    IR3598是一款高性能的双驱动器,适用于同步降压转换器,可以驱动一对高侧和低侧N沟道MOSFET。它特别适用于需要高性能计算的应用,如桌面CPU和GPU解决方案。IR3598集成在紧凑的16引脚QFN封装中,能够在高级计算应用中提供高效的电压调节解决方案,同时显著提高板载密度。

    技术参数


    - 输入电压范围:VIN 4.0V 至 13.2Vdc
    - 支持模式:双模式和倍增器模式
    - 门驱动电压:4V 至 13V
    - 兼容性:支持5V VCC 和 VDRV
    - 输出驱动能力:源极 0.85Ω / 漏极 0.38Ω (低侧),源极 1.1Ω / 漏极 0.60Ω (高侧)
    - 传播延迟:< 20ns
    - 工作频率:150kHz 至 >1MHz
    - 绝对最大额定值:热阻(θJA)1 45°C/W,最高结温 150°C

    产品特点和优势


    - 双模式/倍增器模式:灵活配置为独立驱动器或倍增器驱动器
    - 高速切换:支持高达1 MHz的工作频率,提供更快的系统响应时间
    - 大电流驱动能力:设计用于驱动3nF电容至<12ns内,适合多种电压范围
    - 内置自举二极管:减少外部组件数量,提高整体设计效率
    - 适应性死区时间调整:最小化死区时间,以实现更高的效率

    应用案例和使用建议


    - 应用场景:适用于桌面CPU和GPU解决方案,尤其是性能超频的VR解决方案
    - 使用建议:根据不同的负载情况选择合适的输入电压和驱动模式。例如,在需要高频工作的场景下,选择倍增器模式;在低负载情况下,选择双模式以节省能源。

    兼容性和支持


    - 兼容性:支持IR的专利Active Tri-Level (ATL) PWM信号及标准的3.3V和5V Tri-State信号
    - 技术支持:用户可通过IR官网获取更多技术支持和文档资源

    常见问题与解决方案


    1. 问题:在配置为双模式时,PWM信号输入异常如何处理?
    - 解决方案:检查PWM输入信号是否正确连接,确保信号没有漂移。
    2. 问题:驱动器在启动时无法正常工作?
    - 解决方案:确认供电电压是否达到启动阈值,并检查电路是否存在短路或开路。

    总结和推荐


    IR3598具备出色的性能和灵活性,非常适合应用于需要高性能电源管理的场景。其强大的电流驱动能力和快速的开关速度,使其成为许多高性能计算应用的理想选择。此外,紧凑的封装和低功耗的特点,使得IR3598在空间敏感型设计中具有明显优势。总体而言,推荐使用IR3598以提升系统的可靠性和效率。

IR3598MTRPBF参数

参数
逻辑电压 - VIL,VIH -
电流 - 峰值输出(灌入,拉出) -
最大传播延迟时间 40ns(Typ)
最大高压侧电压-自举 -
最小工作供电电压 4.5V
栅极类型 MOSFET,N沟道
输入类型 Non-Inverting
驱动数量 4
上升时间 15ns
下降时间 12ns
最大工作供电电压 5.5V
通道类型 -
驱动配置 半桥
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
