首页  >  产品百科  >  2EDN7524RXTMA1

2EDN7524RXTMA1

产品分类: 栅极电源驱动器
产品描述: 8引脚栅极驱动模块, 4.5 → 20V电源, PG-DSO-8封装
供应商型号: 2580623
供应商: 海外现货
标准整包数: 5

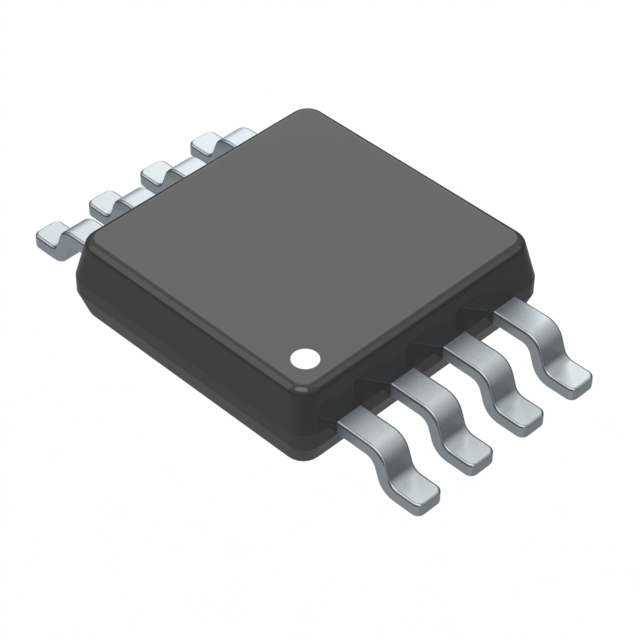

INFINEON TECHNOLOGIES 栅极电源驱动器 2EDN7524RXTMA1

2EDN7524RXTMA1概述

    2EDN752x/2EDN852x EiceDRIVER™ 技术手册解析

    产品简介


    2EDN752x/2EDN852x 是由英飞凌(Infineon)公司生产的高性能双通道驱动器。这款器件特别适用于低侧开关的快速切换应用,广泛应用于服务器电源管理系统(SMPS)、电信电源管理系统、直流到直流转换器、砖式电源模块、工业电源管理系统、电机控制及太阳能电源管理系统等领域。该器件通过集成高效且精确的MOSFET和GaN驱动技术,为多种应用场景提供了可靠的驱动能力。

    技术参数


    2EDN752x/2EDN852x 的关键技术和性能参数如下:
    - 启动和传播延迟:5ns 快速上升沿时间和 17ns 的传播延迟精度。
    - 通道间延迟匹配:每个通道具有 1ns 的高精度通道间传播延迟。
    - 电流能力:两个独立通道可提供高达 5A 的源电流和汲电流。
    - UVLO 保护:具有 4.2V 和 8V 的欠压锁定选项。
    - 输入电压范围:-5V 至 +20V 的宽电压范围。
    - 工作温度范围:最高可达 150°C,适合苛刻环境。
    - 输出电阻:上拉和下拉电阻分别低于 0.7Ω 和 0.55Ω。
    - 封装类型:DSO-8、TSSOP-8 和 WSON-8 三种标准封装。

    产品特点和优势


    1. 高效能 SMPS 驱动:由于具备快速上升沿和低传播延迟,2EDN752x/2EDN852x 能够驱动MOSFET和GaN功率器件,实现高效的SMPS系统。
    2. 安全并行使用:高精度的通道间延迟匹配(约1ns),使两个通道能够安全并行使用。
    3. 高可靠性:具有坚固的控制和使能输入设计,允许-10V 的输入耐受能力,增强了系统稳定性。
    4. 灵活的配置:通过不同的控制输入选项和多种封装形式,该器件提供了高度的灵活性。

    应用案例和使用建议


    2EDN752x/2EDN852x 可用于多种拓扑结构,例如单端和交错式功率因数校正(PFC)、LLC、零电压开关(ZVS)配合脉冲变压器以及同步整流等。
    使用建议:
    - 在电源管理系统的驱动电路设计时,应优先考虑选用 2EDN752x/2EDN852x 来实现快速、精确的驱动,以提高系统的效率和稳定性。
    - 为确保最佳的性能和长期的可靠性,需根据具体的应用环境选择合适的封装类型,并注意散热设计。

    兼容性和支持


    该器件与现有的行业标准引脚布局相兼容,易于集成到现有的系统设计中。英飞凌提供详尽的技术文档和支持服务,包括在线社区论坛、技术支持热线等,为用户提供全面的售后支持。

    常见问题与解决方案


    1. 问题:输出信号不稳定。
    - 解决方法:检查输入电压是否在规定范围内,确认是否有足够的裕量来满足UVLO的要求。
    2. 问题:通道间延迟不匹配。
    - 解决方法:确保所有通道的连接正确无误,使用推荐的外围元件(如电阻、电容)进行匹配。

    总结和推荐


    综上所述,2EDN752x/2EDN852x 是一款非常适合高效能SMPS系统及其他功率应用的驱动器,具有快速响应、高精度和高可靠性等特点。其广泛的适用性、灵活的设计选项以及良好的性价比使其在市场上具备较强的竞争力。推荐给对电源管理性能有较高要求的应用项目。

2EDN7524RXTMA1参数

参数
下降时间 4.5ns
电流 - 峰值输出(灌入,拉出) 5A,5A
最大工作供电电压 20V
驱动配置 低压侧
最小工作供电电压 4.5V
逻辑电压 - VIL,VIH 1.1V,1.98V
最大传播延迟时间 -
通道类型 -
栅极类型 MOSFET,N沟道
输入类型 Non-Inverting
最大高压侧电压-自举 -
驱动数量 2
上升时间 5.3ns
通用封装 DSO
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

2EDN7524RXTMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

2EDN7524RXTMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 栅极电源驱动器 INFINEON TECHNOLOGIES 2EDN7524RXTMA1 2EDN7524RXTMA1数据手册

2EDN7524RXTMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 8.5202
10+ ¥ 5.949
100+ ¥ 5.4197
250+ ¥ 4.5388
500+ ¥ 4.2546
库存: 4816
起订量: 35 增量: 0
交货地:
最小起订量为:10
合计: ¥ 59.49
