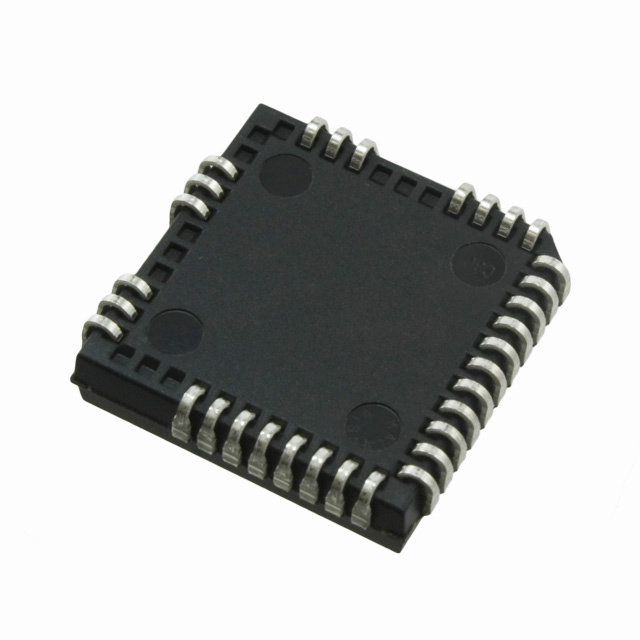

IR2233JPBF

产品分类: 栅极电源驱动器
产品描述: 90ns 6 10V 20V 800mV,2V Inverting IGBT,MOSFET,N沟道 40ns 半桥 250mA,500mA 3-Phase LCC 贴片安装
供应商型号: 9101870
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 栅极电源驱动器 IR2233JPBF

IR2233JPBF概述


    产品简介


    IR2133/IR2135/IR2233/IR2235(J&S) 高压高功率 MOSFET 和 IGBT 驱动器
    本产品是专为三相桥式电路设计的高压、高速功率 MOSFET 和 IGBT 驱动器,适用于多种高电压和高电流应用场景。该系列驱动器拥有三个独立的高侧和低侧参考输出通道,适用于电动机控制和其他工业自动化应用。

    技术参数


    - 最高耐压:600V 或 1200V
    - 电流范围:±200mA/±420mA
    - 输出电压:10V 至 20V 或 12V 至 20V
    - 开通时间/关断时间(典型值):750ns/700ns
    - 死区时间(典型值):250ns

    产品特点和优势


    - 浮置通道设计:适合自举操作,确保稳定的高侧电源供给。
    - 高压兼容性:可操作至 +600V 或 +1200V。
    - 负瞬态电压容许性:提高系统的可靠性。
    - dv/dt 免疫性:降低系统对 dv/dt 变化的敏感度。
    - 过流关断保护:发生过流时,所有六通道输出被关闭,确保设备安全。
    - 匹配传播延迟:简化高频应用中的使用。

    应用案例和使用建议


    该产品广泛应用于电动机控制、逆变器和其他需要高可靠性的工业自动化设备中。例如,在电动汽车充电站中,该驱动器可以用于调节电池充电的电流和电压,从而确保安全高效的充电过程。
    使用建议:
    1. 温度监控:由于高电流运行可能引起温度升高,需确保良好的散热管理。
    2. 输入滤波:对于开关频率高的应用,使用适当的输入滤波器可以减少噪声干扰。
    3. 死区时间设置:根据具体应用场景调整合适的死区时间,以避免交叉导通。

    兼容性和支持


    - 封装类型:28 引脚 SOIC、44 引脚 PLCC(无 12 引脚)。
    - 兼容性:与 CMOS 或 LSTTL 输出兼容。
    - 厂商支持:提供详细的技术文档和应用指南,以及及时的技术支持服务。

    常见问题与解决方案


    1. 过流保护不触发:
    - 检查电流感测电阻是否正确安装,并确认电路中的其他部分是否正常工作。
    2. 温度过高:
    - 确保良好的散热设计,并检查散热片是否有效连接。
    3. 电压不稳定:
    - 检查电源电压是否稳定,必要时添加额外的滤波电容。

    总结和推荐


    IR2133/IR2135/IR2233/IR2235(J&S) 是一款高性能、高可靠的驱动器,特别适合需要高电压和高电流的应用场景。它的诸多特点如浮置通道设计、过流关断保护以及高可靠性使它成为众多工业自动化项目的理想选择。基于上述特性和应用表现,强烈推荐此产品用于需要高可靠性和高效能的场合。

IR2233JPBF参数

参数
下降时间 40ns
最大高压侧电压-自举 1200
上升时间 90ns
栅极类型 IGBT,MOSFET,N沟道
最大传播延迟时间 -
输入类型 Inverting
驱动数量 6
最小工作供电电压 10V
驱动配置 半桥
通道类型 3-Phase
电流 - 峰值输出(灌入,拉出) 250mA,500mA
逻辑电压 - VIL,VIH 800mV,2V
最大工作供电电压 20V
16.66mm(Max)
16.66mm(Max)
3.69mm(Min)
通用封装 LCC
安装方式 贴片安装
零件状态 在售
包装方式 管装
