IRS21864SPBF

产品分类: 栅极电源驱动器
产品描述: 14引脚MOSFET驱动器, 20V电源, SO14N封装
供应商型号: 2605219
供应商: 海外现货
标准整包数: 2

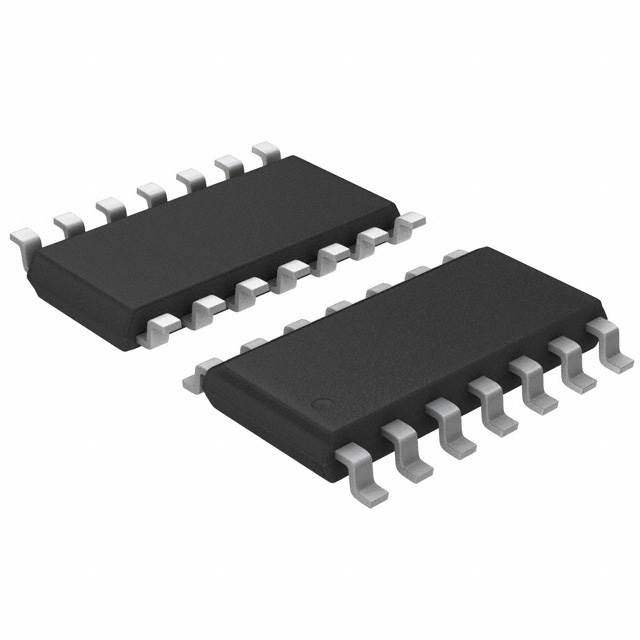

INFINEON TECHNOLOGIES 栅极电源驱动器 IRS21864SPBF

IRS21864SPBF概述

    IRS2186(4)(S)PBF 高压高速功率MOSFET和IGBT驱动器技术手册

    产品简介


    IRS2186(4)(S)PBF 是由国际整流器公司(International Rectifier)设计的一款高压、高速功率MOSFET和IGBT驱动器。它采用独立的高侧和低侧参考输出通道,适合于多种电力应用,如工业电机控制、家用电器和照明系统等。

    技术参数


    - 基本规格
    - 工作电压:VS (高侧浮动绝对电压):0V 至 600V
    - 输出电压范围:10V 至 20V
    - 输出电流:±4A
    - 开关时间:170ns (典型值)
    - 工作温度范围:-40°C 至 125°C
    - 详细规格
    - 输入逻辑电压:3.3V 和 5V 兼容
    - 短路脉冲电流:高达4A
    - 电源消耗:最大功率耗散为0.625W (8引脚SOIC),1.6W (14引脚SOIC)

    产品特点和优势


    - Bootstrap操作:浮动通道支持自举操作,提高了可靠性。
    - 高电压操作:完全可操作至600V。
    - 低开关损耗:高脉冲电流缓冲级设计,以降低交叉传导并提高噪声免疫性。
    - 逻辑兼容性:与标准CMOS或LSTTL输出兼容,适用于广泛的逻辑电平。

    应用案例和使用建议


    - 工业电机控制:IRS2186(4)(S)PBF在需要快速响应和高效率的应用中表现优秀。建议在设计时注意散热,特别是在高功率应用中。
    - 家电:如空调压缩机等,可以在紧凑的设计中提供可靠的驱动。建议使用外部电路保护,以确保长时间稳定运行。

    兼容性和支持


    - IRS2186(4)(S)PBF支持3.3V和5V逻辑输入,兼容广泛的应用。国际整流器提供了全面的技术支持,包括在线文档、应用指南和故障排除技巧。如有需要,用户可以直接联系技术支持部门获取帮助。

    常见问题与解决方案


    - 问题1:如何避免高边和低边输出交叉传导?
    - 解决方案:建议使用外部RC滤波器来减少瞬态效应,同时确保正确的信号延时匹配。

    - 问题2:器件如何处理高温下的稳定性问题?
    - 解决方案:选择合适的散热方案,如加大散热片面积或使用强制风冷。此外,可以通过软件算法调节器件的工作点以避免过热。

    总结和推荐


    IRS2186(4)(S)PBF 是一款集成了许多高级特性的高效驱动器,非常适合需要高可靠性和高性能的应用场景。通过严格的质量测试和验证,其在高电压和高频率环境下的稳定性和鲁棒性值得信赖。因此,强烈推荐在各类工业和消费电子产品中使用此款器件。

IRS21864SPBF参数

参数
最大高压侧电压-自举 600
最大工作供电电压 20V
上升时间 22ns
输入类型 Non-Inverting
通道类型 -
电流 - 峰值输出(灌入,拉出) 4A,4A
栅极类型 IGBT,MOSFET,N沟道
下降时间 18ns
逻辑电压 - VIL,VIH 800mV,2.5V
驱动配置 低压侧,高压侧
最小工作供电电压 10V
最大传播延迟时间 250ns
驱动数量 2
8.74mm(Max)
3.99mm(Max)
1.5mm(Max)
通用封装 SOIC-14
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

IRS21864SPBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IRS21864SPBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 栅极电源驱动器 INFINEON TECHNOLOGIES IRS21864SPBF IRS21864SPBF数据手册

IRS21864SPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
