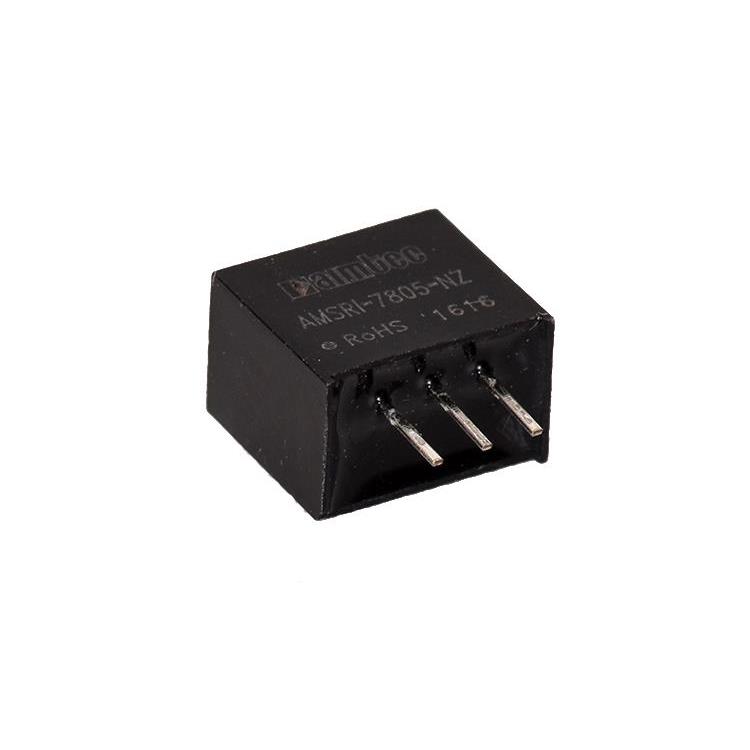

AMSRI-7805-NZ

产品分类: DC-DC模块
厂牌: AIMTEC
产品描述: 850KHz 7.5W 500mA 5V 36V 6.5V,7V Fixed 通孔安装
供应商型号: 3946905
供应商: element14
标准整包数: 1
AIMTEC DC-DC模块 AMSRI-7805-NZ

AMSRI-7805-NZ概述

    AMSRI-78-NZ 电子元器件产品技术手册

    1. 产品简介


    AMSRI-78-NZ 是一种高效且非隔离式的直流到直流开关稳压器。该系列产品适用于多种应用领域,如工业控制、通信设备、自动化系统等。通过提供稳定的输出电压,这些稳压器可以确保电子系统的正常运行。

    2. 技术参数


    输入规格
    - 电压范围:24 V(范围为4.75-36 V)
    - 滤波电容器
    - 静态电流(0%负载):0.2至1.5 mA
    - 开关频率:550至850 kHz
    输出规格
    - 输出电压精度:±2%至±4%
    - 短路保护:连续,自动恢复
    - 热关断温度:内部IC结点温度达170℃
    - 线电压调节:±0.2%至±0.4%
    - 负载电压调节:±0.4%至±0.6%
    - 温度系数:±0.02%/℃
    - 波纹及噪声:20 MHz带宽内,10%-100%负载时,峰值到峰值为50 mV
    - 暂态响应偏差:最大250 mV
    - 暂态恢复时间:0.5至2 ms
    通用规格
    - 工作温度:-40至+85℃
    - 存储温度:-55至+125℃
    - 最大外壳温度:100℃
    - 冷却方式:自然对流
    - 封装材料:黑色阻燃耐热塑料(UL94V-0级)
    - 重量:2克
    - 尺寸:11.60 x 7.55 x 10.16毫米
    - MTBF(平均无故障时间):大于2,000,000小时

    3. 产品特点和优势


    AMSRI-78-NZ 的主要特点包括:
    - 高效率:最高可达93%,非常适合功耗敏感的应用。
    - 短路保护:内置短路保护功能,可实现自动恢复。
    - 超低空载功率消耗:有效减少系统待机时的能耗。
    - 非隔离设计:适合不需要电气隔离的应用。
    - 兼容性好:引脚兼容于LM78xx系列,方便替代原有设计。

    4. 应用案例和使用建议


    应用案例
    AMSRI-78-NZ 可以应用于各种工业控制系统中,如自动化工厂中的传感器供电、通信设备的电源管理、医疗设备的电源转换等。此外,在需要高稳定性和可靠性的小型设备中也有广泛应用。
    使用建议
    - 为了确保最佳性能,建议在输入电压高于30V时,额外添加一个22μF/50V的电容器。
    - 选择合适的电感值(推荐范围10μH至47μH)来减少输出波纹噪声。
    - 在应用电路中,合理配置滤波电容(如10μF和22μF),确保良好的瞬态响应性能。

    5. 兼容性和支持


    AMSRI-78-NZ 引脚兼容于LM78xx系列,因此可以直接替换原有设计中的相应元件。AIMTEC 提供全面的技术支持和服务,包括产品文档下载、技术咨询、售后支持等。用户可以通过官方网站 www.aimtec.com 获取最新的产品信息和技术支持。

    6. 常见问题与解决方案


    问题一:输入电压波动较大时,输出电压不稳定。
    解决方案:检查输入端滤波电容是否已正确安装,并适当增加输出端的滤波电容值。
    问题二:设备在高温环境下运行时,出现过热现象。
    解决方案:确认散热措施是否到位,必要时可以考虑加装散热片或使用更大尺寸的散热器。

    7. 总结和推荐


    AMSRI-78-NZ 是一款非常高效的直流到直流开关稳压器,具有高效率、低损耗和出色的热管理能力。其非隔离设计和高稳定性使其成为众多工业应用的理想选择。强烈推荐在需要高性能和可靠性的应用场景中使用此产品。

AMSRI-7805-NZ参数

参数
输入电压最大值 36V
输入电压最小值 6.5V,7V
输出电压 5V
输出总功率 7.5W
输出电流最大值 500mA
最大容性负载 -
输出电压组数 -
类型 -
开关频率 850KHz
转换效率 -
特性 -
散热方式 -
输出方式 Fixed
安装方式 通孔安装
零件状态 在售
包装方式 管装
