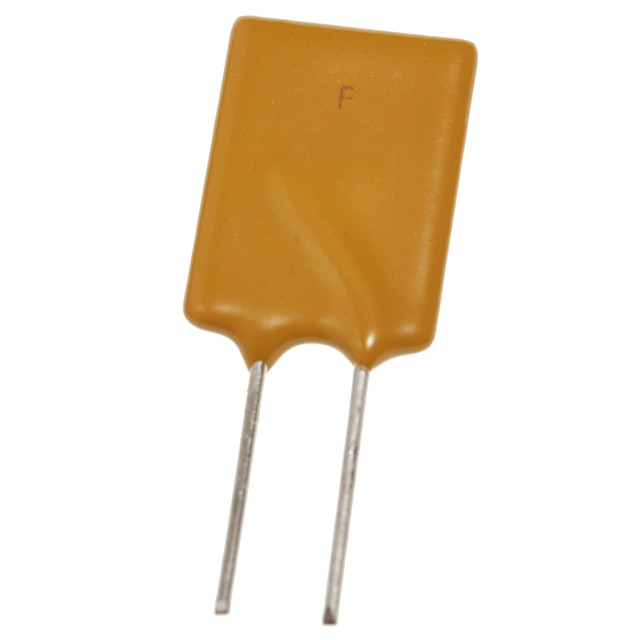

FRX090-90F

产品分类: PTC可复位保险丝
厂牌: FUZETEC TECHNOLOGY/台湾富致科技
产品描述: 7.2s 1.8A 200mΩ 72V 470mΩ 40A 900mA 通孔安装 11.7mm(长度)*15.8mm(高度)
供应商型号: SEC-FRX090-90F
供应商: 海外现货
标准整包数: 1
FUZETEC TECHNOLOGY/台湾富致科技 PTC可复位保险丝 FRX090-90F

FRX090-90F概述

    # FUZETEC TECHNOLOGY CO., LTD. FRX90V系列径向引线式可复位熔断器

    产品简介


    FUZETEC TECHNOLOGY CO., LTD.的FRX90V系列径向引线式可复位熔断器是一款符合RoHS标准(无铅)的产品。该系列产品适用于电信行业以及各种类型的电子设备。FRX90V系列径向引线式可复位熔断器具有低保持电流、固态结构等特点,非常适合应用于高达90VDC的工作环境中。

    技术参数


    以下是FRX90V系列径向引线式可复位熔断器的技术规格和电气特性:
    | 零件号 | 保持电流 (IH,A) | 跳闸电流 (IT,A) | 跳闸时间 (秒) | 最大电流 (IMAX,A) | 额定电压 (VMAX,VDC) | 典型功率 (Pd, W) | 最小电阻 (RMIN, Ohms) | 最大电阻 (R1MAX, Ohms) |
    | :: | :: | :: | :: | :: | :: | :: | :: | :: |
    | FRX010-90F | 0.10 | 0.20 | 4.0 | 40 | 72/90 | 0.38 | 2.50 | 7.50 |
    | FRX015-90F | 0.15 | 0.35 | 10.0 | 40 | 72/90 | 0.70 | 2.40 | 7.00 |
    | FRX017-90F | 0.17 | 0.34 | 3.0 | 40 | 72/90 | 0.48 | 2.00 | 8.00 |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... |
    | FRX375-90F | 3.75 | 7.50 | 24.0 | 40 | 72/90 | 3.20 | 0.03 | 0.08 |
    定义:
    - IH:保持电流 —— 设备不会跳闸的最大电流(23℃时静止空气)。
    - IT:跳闸电流 —— 设备始终会跳闸的最小电流(23℃时静止空气)。
    - VMAX:最大耐受电压 —— 在额定电流下,设备能承受的最大电压。
    - IMAX:最大故障电流 —— 在额定电压下,设备能承受的最大故障电流。
    - Pd:典型功率耗散 —— 当设备处于跳闸状态时,在23℃静止空气环境下的平均功率损耗。
    - RMIN:最小设备电阻 —— 在23℃下的最小电阻。
    - R1MAX:最大设备电阻 —— 在23℃,跳闸后1小时内的最大电阻。

    产品特点和优势


    FRX90V系列径向引线式可复位熔断器的独特功能和优势包括:
    - 低保持电流:设备在跳闸前可以承受更高的正常工作电流。
    - 固态结构:提高了设备的稳定性和可靠性。
    - 适用范围广泛:适用于高达90VDC的工作环境,涵盖广泛的电子设备应用。
    - 环保设计:符合RoHS标准,无铅,减少环境污染。
    这些特点使得FRX90V系列在各类电子产品中广泛应用,具有显著的市场竞争力。

    应用案例和使用建议


    应用案例
    FRX90V系列可应用于以下几种场景:
    - 电信设备:提供过流保护,确保设备在高电流环境下安全运行。
    - 工业控制系统:保护电路免受异常电流的损坏。
    - 家用电器:如冰箱、洗衣机等,提供过载保护,提高设备的可靠性和安全性。
    使用建议
    - 选择合适的型号:根据实际应用场景选择合适的型号,确保其额定电压和电流满足需求。
    - 安装注意事项:保证良好的散热条件,避免因过热导致误跳闸。
    - 定期检查:建议定期对设备进行检查,确保其性能稳定。

    兼容性和支持


    FRX90V系列径向引线式可复位熔断器的电气特性使其能够与大多数电子设备兼容。制造商提供了详细的规格书和技术支持,确保客户在使用过程中获得充分的支持。

    常见问题与解决方案


    1. 问题:设备跳闸频繁,无法正常工作。
    - 解决方案:检查电路是否存在短路或过载情况,必要时更换更大额定值的熔断器。

    2. 问题:设备在低温环境下无法正常工作。
    - 解决方案:确认设备的温度范围是否符合实际使用环境的要求,如不符合则需选择适合的型号。

    总结和推荐


    FRX90V系列径向引线式可复位熔断器凭借其低保持电流、固态结构及广泛的适用范围,成为一种高效的过流保护装置。无论是电信设备还是工业控制系统,这款产品都能提供可靠的保护。因此,我们强烈推荐此产品用于需要高可靠性、低故障率的应用场合。

FRX090-90F参数

参数
跳闸时间 7.2s
最大电压 72V
保持电流 900mA
跳闸电流 1.8A
冷电阻 -
最大额定电流 40A
最小初始态电阻值 200mΩ
最大跳断后电阻值 470mΩ
长*宽*高 11.7mm(长度)*15.8mm(高度)
安装方式 通孔安装
包装方式 散装

FRX090-90F数据手册

厂牌 PDF简要描述 下载
FUZETEC TECHNOLOGY/台湾富致科技 PTC可复位保险丝 FUZETEC TECHNOLOGY/台湾富致科技 FRX090-90F FRX090-90F数据手册

FRX090-90F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.2252 ¥ 1.8875
库存: 10478
起订量: 2226 增量: 1
交货地:
最小起订量为:150
合计: ¥ 283.12
直接购买
加入购物车
