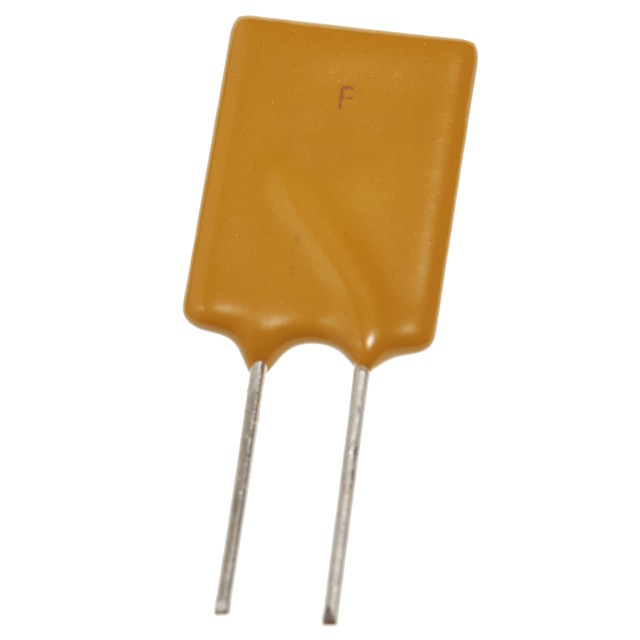

FRG500-16F

产品分类: PTC可复位保险丝
厂牌: FUZETEC TECHNOLOGY/台湾富致科技
产品描述: 3.6s 8.5A 14mΩ 16V 44mΩ 100A 5A 通孔安装 10.4mm*3mm*14.3mm
供应商型号: ZT-FRG500-16F
供应商: 海外现货
标准整包数: 1
FUZETEC TECHNOLOGY/台湾富致科技 PTC可复位保险丝 FRG500-16F

FRG500-16F概述


    产品简介


    FUZETEC TECHNOLOGY CO., LTD.推出的FRG系列径向引脚PTC可复位保险丝是一种先进的电子元器件,适用于广泛的电子设备。这类保险丝的特点在于其非常低的电阻和非常高的保持电流,适用于高达16VDC的工作电压环境。它们是固态的径向引脚型产品,特别适合用于保护电路免受过流损害。

    技术参数


    以下是FRG系列保险丝的技术参数:
    - 操作电流范围:2.5A~14.0A
    - 最大电压:16VDC
    - 温度范围:-40℃至85℃
    - 额定功率:0.002W至4.6W(取决于具体型号)
    - 最小电阻:0.002Ω 至 0.053Ω(23℃下)
    具体的电气特性如下:
    | 型号 | 额定电流 | 最小电阻 | 最大电阻 |
    ||
    | FRG250-16F | 2.5A | 0.022Ω | 0.053Ω |
    | FRG300-16F | 3.0A | 0.034Ω | 0.105Ω |
    | FRG400-16F | 4.0A | 0.020Ω | 0.063Ω |
    | FRG500-16F | 5.0A | 0.014Ω | 0.044Ω |
    | FRG600-16F | 6.0A | 0.009Ω | 0.033Ω |
    | FRG700-16F | 7.0A | 0.006Ω | 0.021Ω |
    | FRG800-16F | 8.0A | 0.005Ω | 0.018Ω |
    | FRG900-16F | 9.0A | 0.004Ω | 0.015Ω |
    | FRG1000-16F | 10.0A | 0.003Ω | 0.012Ω |
    | FRG1100-16F | 11.0A | 0.003Ω | 0.010Ω |
    | FRG1200-16F | 12.0A | 0.002Ω | 0.009Ω |
    | FRG1400-16F | 14.0A | 0.002Ω | 0.008Ω |
    这些参数显示了FRG系列保险丝在不同电流下的性能指标,帮助工程师选择合适的型号以满足特定的应用需求。

    产品特点和优势


    1. 非常低的电阻:这有助于减少能量损失并提高效率。
    2. 高保持电流:能够处理更高的正常工作电流,从而适用于更广泛的应用。
    3. 固态设计:无机械部件,确保长期可靠性。
    4. 易于安装:径向引脚设计便于在PCB上焊接。

    应用案例和使用建议


    FRG系列保险丝非常适合需要过流保护的应用,如消费电子产品、电源适配器和各种工业控制设备。使用时建议关注环境温度,根据具体型号确定最大允许工作电流,并在电路设计时预留足够的余量,以防止误动作。

    兼容性和支持


    FRG系列保险丝符合UL, C-UL和TÜ V认证标准,这意味着它具有良好的兼容性和互换性。厂商提供详尽的使用说明书和技术支持服务,确保用户能够在使用过程中获得必要的帮助。

    常见问题与解决方案


    1. Q: 为什么FRG系列保险丝会触发?
    - A: 通常是因为通过它的电流超过了其额定的最大值。检查电路并调整负载以降低电流。

    2. Q: 如何判断保险丝是否已经触发?
    - A: 可以通过测量保险丝两端的电阻来判断。如果电阻显著增加,则表明保险丝已经触发。

    3. Q: 保险丝能否重复使用?
    - A: 是的,但每次触发后都需要更换新的保险丝,因为其性能可能会受到影响。

    总结和推荐


    总体来说,FUZETEC的FRG系列PTC可复位保险丝是一款高性能的产品,适用于多种应用场景。凭借其独特的设计特点和优越的性能,FRG系列无疑成为众多电子工程师的选择。如果您正在寻找一种高效可靠的过流保护方案,强烈推荐使用这款保险丝。

FRG500-16F参数

参数
保持电流 5A
跳闸电流 8.5A
冷电阻 -
最大额定电流 100A
最小初始态电阻值 14mΩ
最大跳断后电阻值 44mΩ
跳闸时间 3.6s
最大电压 16V
长*宽*高 10.4mm*3mm*14.3mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

FRG500-16F数据手册

厂牌 PDF简要描述 下载
FUZETEC TECHNOLOGY/台湾富致科技 PTC可复位保险丝 FUZETEC TECHNOLOGY/台湾富致科技 FRG500-16F FRG500-16F数据手册

FRG500-16F封装设计

查看详情并下载
Symbol
Footprint
3D Model
