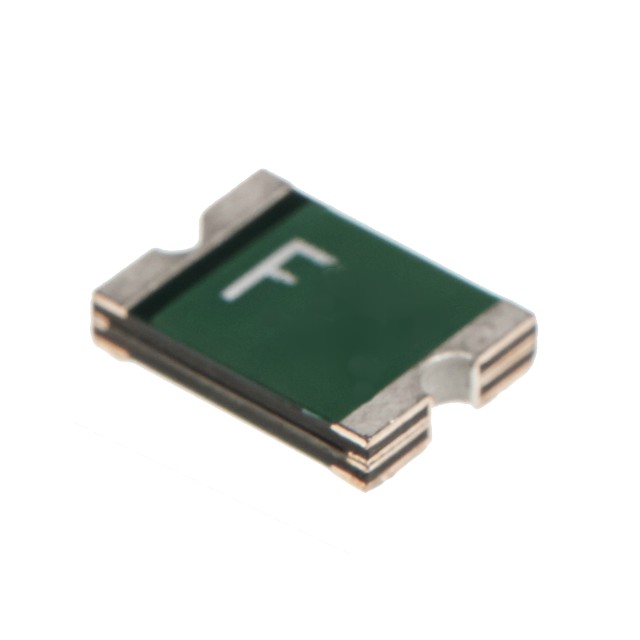

FSMD035-R

产品分类: PTC可复位保险丝
厂牌: FUZETEC TECHNOLOGY/台湾富致科技
产品描述: 100ms 700mA 320mΩ 16V 1.5Ω 100A 350mA 1812 贴片安装 4.55mm*3.24mm*700μm
供应商型号: ZT-FSMD035-R
供应商: 海外现货
标准整包数: 1
FUZETEC TECHNOLOGY/台湾富致科技 PTC可复位保险丝 FSMD035-R

FSMD035-R概述


    产品简介


    Fuzetec Technology Co., Ltd. 推出的FSMD1812系列表面贴装式可复位保险丝(Surface Mountable PTC Resettable Fuse)是一种用于高密度电路板应用的小型固态保险丝。该系列产品具有多种规格,适用于不同电流需求的应用场合,如消费电子、工业设备和通信系统等。FSMD1812系列保险丝的主要特点是小巧紧凑、固体结构,能够比标准SMD保险丝更快地跳闸,并且具有更低的电阻,从而减少能源损耗。

    技术参数


    - 操作电流范围:0.10A ~ 3.00A
    - 最大电压范围:6V ~ 60VDC
    - 温度范围:-40℃ 至 85℃
    - RoHS合规性:符合欧盟RoHS指令要求
    - 卤素含量:无卤素
    以下为部分规格及电气特性表:
    | 零件号 | 持续电流 (A) | 跳闸电流 (A) | 额定电压 (V) | 最大电流 (A) | 典型功率 (W) | 最大跳闸时间 (秒) | 电阻 (Ω) |

    | FSMD010-R | 0.10 | 0.30 | 60.0 | 100 | 0.8 | 8.0 | 15.000 |
    | FSMD020-R | 0.20 | 0.40 | 30.0 | 100 | 0.8 | 8.0 | 5.000 |
    | FSMD110-R | 1.10 | 2.20 | 8.0 | 100 | 0.8 | 8.0 | 0.210 |

    产品特点和优势


    FSMD1812系列保险丝具备以下显著特点和优势:
    - 快速响应:能在更短的时间内完成过电流保护,提高系统的可靠性和安全性。
    - 低电阻设计:降低了电力消耗,提高了效率。
    - 广泛的工作温度范围:-40℃ 至 85℃ 的工作温度范围,适合各种恶劣环境条件。
    - 易于集成:小型封装,适用于高密度电路板,简化装配流程。
    - RoHS合规:无卤素材料,符合环保标准,有助于减少对环境的影响。

    应用案例和使用建议


    应用案例
    FSMD1812系列保险丝在多种高密度电路板上得到了广泛应用,例如智能手机、平板电脑、计算机电源管理模块等。这些应用对保险丝的尺寸、反应速度和可靠性有着严格的要求,而FSMD1812系列正好满足这些需求。
    使用建议
    为了最大化FSMD1812系列保险丝的性能,需要确保以下几点:
    - 温度管理:避免在极端高温环境下使用,以防止温度过高导致保险丝失效。
    - 适当的保护措施:建议增加额外的保护机制,以防异常情况发生。
    - 定期检测:定期检查电路板上的保险丝状态,确保其正常工作。

    兼容性和支持


    FSMD1812系列保险丝与其他标准SMD设备兼容,易于集成到现有的电路设计中。Fuzetec公司提供全面的技术支持和维护服务,包括详细的产品文档、测试报告和技术咨询服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 确保良好的散热设计,必要时增加外部冷却装置。 |
    | 功耗过高 | 检查电路设计,优化电流路径以降低功耗。 |
    | 保险丝跳闸频繁 | 检查负载是否存在异常,调整或更换相关部件。 |

    总结和推荐


    综上所述,FSMD1812系列保险丝是一款高性能的保护器件,特别适用于高密度电路板。它具备快速响应、低电阻、宽工作温度范围和高可靠性等优势,能有效保护电路免受过电流损坏。无论是从技术指标还是从实际应用的角度来看,该产品都值得高度推荐。强烈建议在高可靠性要求的应用场合中采用这款保险丝,以确保系统稳定运行。

FSMD035-R参数

参数
最小初始态电阻值 320mΩ
最大跳断后电阻值 1.5Ω
跳闸时间 100ms
最大电压 16V
保持电流 350mA
跳闸电流 700mA
冷电阻 -
最大额定电流 100A
长*宽*高 4.55mm*3.24mm*700μm
通用封装 1812
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FSMD035-R数据手册

厂牌 PDF简要描述 下载
FUZETEC TECHNOLOGY/台湾富致科技 PTC可复位保险丝 FUZETEC TECHNOLOGY/台湾富致科技 FSMD035-R FSMD035-R数据手册

FSMD035-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
