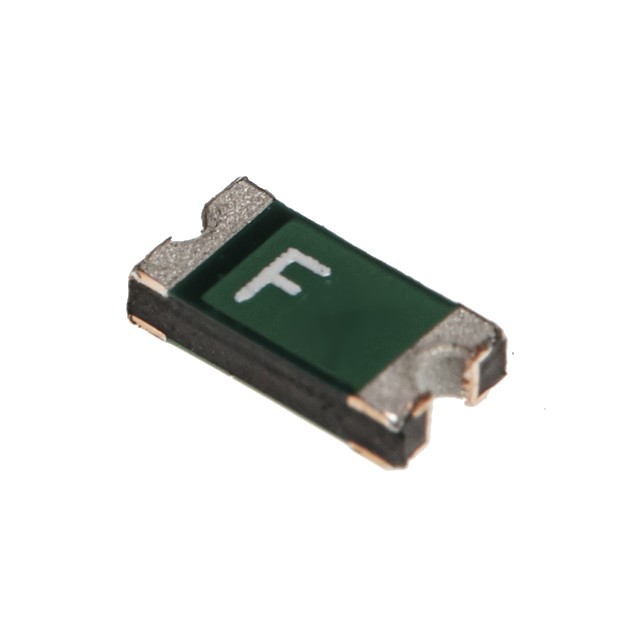

FSMD050-1206-R

产品分类: PTC可复位保险丝
厂牌: FUZETEC TECHNOLOGY/台湾富致科技
产品描述: 100ms 1A 150mΩ 8V 700mΩ 100A 500mA 1206 贴片安装 3.25mm(长度)*550μm(高度)
供应商型号: ZT-FSMD050-1206-R
供应商: 海外现货
标准整包数: 1
FUZETEC TECHNOLOGY/台湾富致科技 PTC可复位保险丝 FSMD050-1206-R

FSMD050-1206-R概述

    FSMD1206系列自恢复保险丝技术手册

    产品简介


    FSMD1206系列是一款表面贴装(SMT)自恢复保险丝,专为高密度电路板设计。它具备快速响应和低电阻的特点,适用于各种电源管理和过流保护应用。该产品通过RoHS认证并采用无卤素材料,符合环保标准。在各类消费电子产品、工业控制设备、通信设备等领域都有广泛的应用前景。

    技术参数


    FSMD1206系列的详细技术规格如下:
    | 参数 | 规格范围 |

    | 持续电流(IH) | 0.05A~2.0A |
    | 动作电流(IT) | 0.15A~3.5A |
    | 最大电压(VMAX)| 6V~60VDC |
    | 最大故障电流(IMAX)| 100A |
    | 最大功率(Pd) | 0.4W~0.8W |
    | 温度范围 | -40℃~85℃ |
    | 尺寸(毫米) | 3.00x3.50 x 0.10x0.45 |

    产品特点和优势


    FSMD1206系列具备多项优势:
    - 小巧轻便:采用SMT封装,适合高密度电路板设计。
    - 低电阻:相较于传统SMD设备,FSMD1206具有更低的电阻,降低了功耗。
    - 快速响应:具有较快的响应时间,能迅速切断过载电流。
    - 可靠的性能:通过了UL、C-UL和TÜV认证,确保在恶劣环境下的可靠运行。

    应用案例和使用建议


    FSMD1206系列广泛应用于消费电子产品如手机、平板电脑,工业控制设备如自动化设备,以及通信设备如路由器和交换机。在使用过程中,建议严格按照技术手册进行操作和维护,特别是在高温环境下使用时要避免热积聚导致性能下降。另外,在焊接过程中要遵循推荐的回流焊曲线,以确保焊接质量。

    兼容性和支持


    FSMD1206系列与其他标准SMT元件具有良好的兼容性,可以轻松集成到现有的电路板设计中。Fuzetec Technology Co., Ltd. 提供全方位的技术支持和售后保障,包括产品选型指导、应用技术支持和定期维护服务。

    常见问题与解决方案


    1. Q:如何避免保险丝损坏?
    - A:避免接触化学溶剂,避免在受限空间内使用。

    2. Q:如何确保最佳性能?
    - A:按照推荐的焊接温度曲线进行焊接,避免超温。

    3. Q:如何选择合适的型号?
    - A:根据所需的工作电流和电压范围选择合适的产品型号。

    总结和推荐


    综上所述,FSMD1206系列自恢复保险丝是一款高性能的过流保护元件,具有低电阻、快速响应和良好的环境适应性。它在多种应用场合下表现出色,是理想的过流保护解决方案。我们强烈推荐使用FSMD1206系列保险丝来提高电路系统的安全性和可靠性。

FSMD050-1206-R参数

参数
最大电压 8V
保持电流 500mA
跳闸电流 1A
冷电阻 -
最大额定电流 100A
最小初始态电阻值 150mΩ
最大跳断后电阻值 700mΩ
跳闸时间 100ms
长*宽*高 3.25mm(长度)*550μm(高度)
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FSMD050-1206-R数据手册

厂牌 PDF简要描述 下载
FUZETEC TECHNOLOGY/台湾富致科技 PTC可复位保险丝 FUZETEC TECHNOLOGY/台湾富致科技 FSMD050-1206-R FSMD050-1206-R数据手册

FSMD050-1206-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
