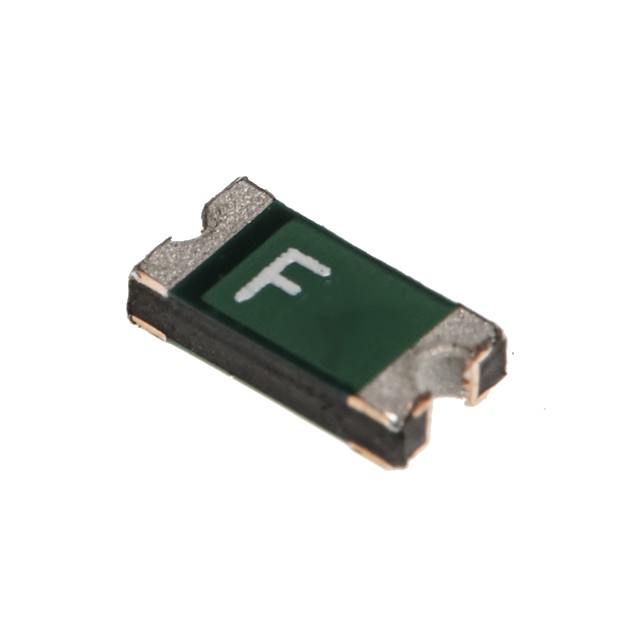

FSMD050-24-1206R

产品分类: PTC可复位保险丝
厂牌: FUZETEC TECHNOLOGY/台湾富致科技
产品描述: 100ms 1A 150mΩ 24V 750mΩ 100A 500mA 1206 贴片安装 3.25mm(长度)*1.2mm(高度)
供应商型号: ZT-FSMD050-24-1206R
供应商: 海外现货
标准整包数: 1
FUZETEC TECHNOLOGY/台湾富致科技 PTC可复位保险丝 FSMD050-24-1206R

FSMD050-24-1206R概述

    FSMD1206系列表面贴装式PTC可恢复保险丝技术手册

    产品简介


    FSMD1206系列是Fuzetec Technology Co., Ltd.设计和制造的表面贴装式PTC可恢复保险丝。该系列产品符合RoHS标准且不含卤素,适用于高密度电路板。这些保险丝具有小尺寸、固态特性,并且比传统SMD(表面贴装器件)具有更快的触发时间及更低的电阻。

    技术参数


    FSMD1206系列保险丝的主要技术参数如下:
    | 参数 | 规格 |

    | 持续电流(IH) | 0.05A ~ 2.0A |
    | 触发电流(IT) | 0.15A ~ 3.50A |
    | 最大电压(VMAX) | 6V ~ 60VDC |
    | 最大工作电流(IMAX)| 100A |
    | 工作温度范围 | -40℃ ~ 85℃ |
    各型号的具体参数如表所示:
    | 型号 | IH(A) | IT(A) | VMAX(V) | IMAX(A) | Pd(W) | A(s) | RMIN(Ω) | R1MAX(Ω) |
    |
    | FSMD005-1206-R | 0.05 | 0.15 | 60 | 100 | 0.4 | 0.25 | 1.50 | 3.600 |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... |
    其中:
    - IH为设备不会触发的最大持续电流。
    - IT为设备会始终触发的最小电流。
    - VMAX为设备能在额定电流下承受的最大电压。
    - IMAX为设备能在额定电压下承受的最大故障电流。
    - Pd为典型功率损耗。
    - RMIN为触发前23℃时的最小设备电阻。
    - R1MAX为触发后23℃时的最大设备电阻,测量时间1小时。

    产品特点和优势


    1. 小型化:小尺寸设计,适合高密度电路板。
    2. 快速响应:比传统SMD保险丝具有更快的触发时间。
    3. 低电阻:低电阻设计提高了效率。
    4. 广泛的应用:可用于多种场合,如电源保护、负载保护等。

    应用案例和使用建议


    应用案例:FSMD1206系列保险丝广泛应用于高密度电路板,例如手机、笔记本电脑、服务器等。在设备出现过载或短路情况时,这些保险丝能够及时切断电路以防止损坏。
    使用建议:
    - 在使用过程中,确保不超出设备的额定电压和电流范围。
    - 保持适当的散热条件,避免保险丝因温度过高而失效。
    - 配合其他保护机制使用,例如熔断器、断路器等,以增加系统的安全性。

    兼容性和支持


    FSMD1206系列保险丝兼容大多数现代电子产品,支持多种焊接工艺,包括无铅回流焊。制造商提供详细的技术文档和支持服务,包括安装指南、维护手册和技术支持热线等。

    常见问题与解决方案


    问题1:设备没有按预期触发。
    解决办法:检查工作电流是否超出设备的额定值,确认安装位置是否有良好的接触。
    问题2:设备触发后无法复位。
    解决办法:检查设备是否在最大电压和电流范围内运行,尝试重新焊接设备。
    问题3:设备长时间运行温度过高。
    解决办法:改善散热条件,确保设备周围有足够的空间进行热交换。

    总结和推荐


    FSMD1206系列保险丝是一款高效、可靠的过流保护设备,具有出色的性价比和广泛的适用性。我们强烈推荐使用这款产品,尤其是在高密度电路板应用中。然而,在选择和使用时需注意遵循厂家建议的安装和操作步骤,以充分发挥其性能并延长使用寿命。

FSMD050-24-1206R参数

参数
最大额定电流 100A
最小初始态电阻值 150mΩ
最大跳断后电阻值 750mΩ
跳闸时间 100ms
最大电压 24V
保持电流 500mA
跳闸电流 1A
冷电阻 -
长*宽*高 3.25mm(长度)*1.2mm(高度)
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FSMD050-24-1206R数据手册

厂牌 PDF简要描述 下载
FUZETEC TECHNOLOGY/台湾富致科技 PTC可复位保险丝 FUZETEC TECHNOLOGY/台湾富致科技 FSMD050-24-1206R FSMD050-24-1206R数据手册

FSMD050-24-1206R封装设计

查看详情并下载
Symbol
Footprint
3D Model
