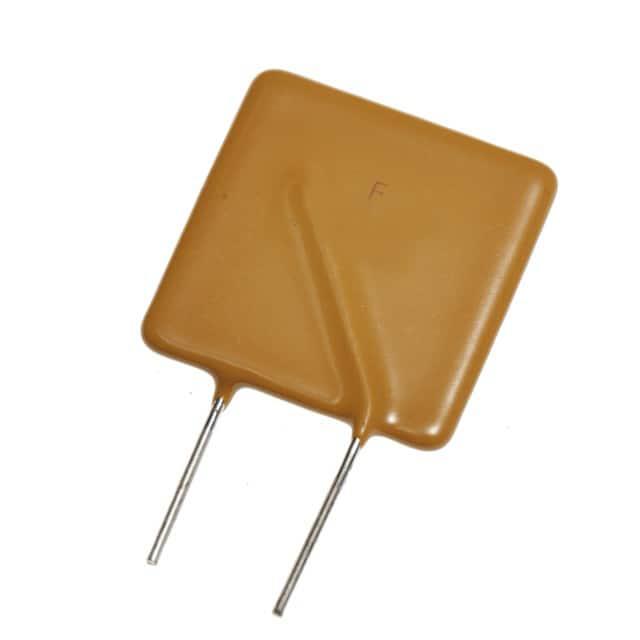

FRV012-240F

产品分类: PTC可复位保险丝
厂牌: FUZETEC TECHNOLOGY/台湾富致科技
产品描述: 15s 300mA 3Ω 240V 12Ω 1.2A 120mA 通孔安装 8.3mm(长度)*10.7mm(高度)
供应商型号: ZT-FRV012-240F
供应商: 海外现货
标准整包数: 1
FUZETEC TECHNOLOGY/台湾富致科技 PTC可复位保险丝 FRV012-240F

FRV012-240F概述

    FUZETEC Technology Co., Ltd. FRV Series PTC Resettable Fuse: 技术手册解析

    1. 产品简介


    产品类型:
    FUZETEC Technology Co., Ltd. 的 FRV 系列 PTC(正温度系数)可复位保险丝是一种适用于高电压电源供应、变压器及家用电器的安全装置。
    主要功能:
    - 高可靠性过流保护
    - 自动恢复功能
    - 低保持电流,确保正常运行时不会误触发
    应用领域:
    - 家用电器
    - 工业设备
    - 通信设施
    - 照明系统
    - 电源管理

    2. 技术参数


    基本规格:
    - 持续电流范围:0.05A 到 2.00A
    - 最大操作电压:240VAC/DC
    - 最大断路电压:265VAC/DC
    - 温度范围:-40°C 至 85°C(FRV005-240F 至 FRV055-240F); -20°C 至 85°C(FRV075-240F 至 FRV200-240F)
    电气特性(23°C):
    | 型号 | 保持电流 (A) | 触发电流 (A) | 电流最大值 (A) | 额定电压 (VAC/DC) | 最大断路电压 (VAC/DC) | 典型功率损耗 (W) | 最小电阻 (Ω) | 最大电阻 (Ω) |
    |
    | FRV005-240F | 0.05 | 0.12 | 1.0 | 240 | 265 | 0.70 | 18.50 | 65.00 |
    | FRV008-240F | 0.08 | 0.19 | 1.2 | 240 | 265 | 0.80 | 7.40 | 26.00 |
    | FRV012-240F | 0.12 | 0.30 | 1.2 | 240 | 265 | 1.00 | 3.00 | 12.00 |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... |
    物理规格:
    - 铅材料:根据不同型号分别为镀锡铜包钢(FRV005-240F 至 FRV016-240F)、镀锡铜(FRV025-240F 至 FRV040-240F)和镀锡铜(FRV055-240F 至 FRV200-240F)
    - 焊接特性:符合 MIL-STD-202, Method 208E 标准
    - 绝缘涂层:阻燃环氧树脂,满足 UL-94V-0 要求

    3. 产品特点和优势


    产品优势:
    - 高精度触发电流和保持电流控制,确保在正常工作条件下不误动作
    - 大电流承受能力,可以处理瞬间的大电流冲击
    - 可复位设计,减少了因频繁更换而带来的维护成本
    - RoHS 合规,环保无铅
    - 在宽泛的工作温度范围内仍能稳定工作
    独特功能:
    - 温度自适应:随着环境温度变化自动调节工作状态,避免因过热导致损坏
    - 低功耗设计:在正常工作状态下几乎不消耗额外电能

    4. 应用案例和使用建议


    应用场景:
    - 家用冰箱、空调等大型家电
    - 工业级电气设备如 UPS 系统
    - 通信基站中的电源管理系统
    使用建议:
    - 在选择型号时,根据具体应用场景的电流需求来确定合适的保持电流和触发电流
    - 在高温环境中使用时,考虑安装散热装置以避免因温度过高而触发
    - 将 PPTC 设备与其它保护机制(如熔断器、断路器等)结合使用,增加整体安全防护等级

    5. 兼容性和支持


    兼容性:
    - FRV 系列 PTC 保险丝可与其他符合相同标准的设备进行兼容连接
    厂商支持:
    - FUZETEC Technology 提供全方位的技术支持和售后服务,包括产品安装指导、故障排查及定期维护服务

    6. 常见问题与解决方案


    常见问题:
    1. 保险丝反复触发:可能是因为工作电流超过了设定的最大值
    - 解决方法:检查并调整负载电流至合理范围
    2. 环境温度影响触发时间:温度升高可能导致更快触发
    - 解决方法:确保良好的通风和散热条件,必要时加装散热片
    3. 长时间未使用出现异常:可能存在内部老化现象
    - 解决方法:建议定期检查和测试,尤其是对于长时间不使用的产品

    7. 总结和推荐


    总结:
    - FRV 系列 PTC 保险丝凭借其精确的电流控制、大电流处理能力和高可靠性,成为了众多应用场景中的理想选择
    - RoHS 合规保证了其环保特性,减少对环境的影响
    - 强烈推荐在需要高可靠性过流保护的应用中使用
    推荐使用:
    鉴于上述优点,特别是对于追求高效且稳定的电力保护系统,FUZETEC Technology 的 FRV 系列 PTC 保险丝是极具吸引力的选择。

FRV012-240F参数

参数
保持电流 120mA
跳闸电流 300mA
冷电阻 -
最大额定电流 1.2A
最小初始态电阻值
最大跳断后电阻值 12Ω
跳闸时间 15s
最大电压 240V
长*宽*高 8.3mm(长度)*10.7mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

FRV012-240F数据手册

厂牌 PDF简要描述 下载
FUZETEC TECHNOLOGY/台湾富致科技 PTC可复位保险丝 FUZETEC TECHNOLOGY/台湾富致科技 FRV012-240F FRV012-240F数据手册

FRV012-240F封装设计

查看详情并下载
Symbol
Footprint
3D Model
