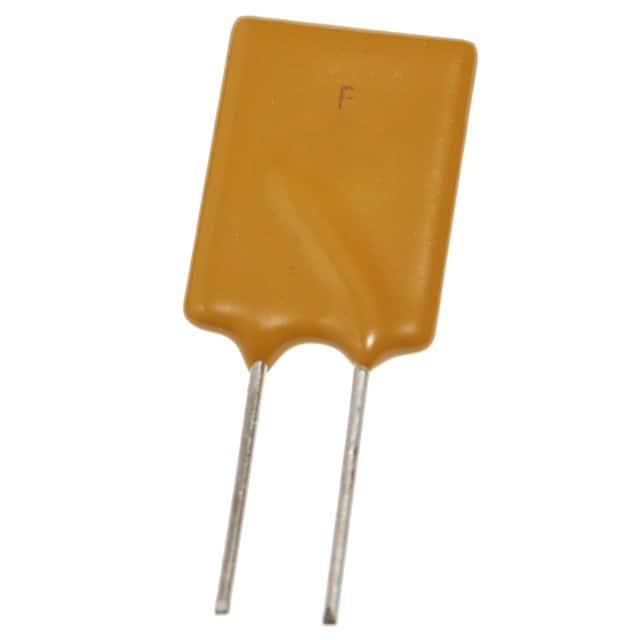

FRX017-60F

产品分类: PTC可复位保险丝
厂牌: FUZETEC TECHNOLOGY/台湾富致科技
产品描述: 3s 340mA 2Ω 60V 8Ω 40A 170mA 通孔安装 7.4mm(长度)*12.7mm(高度)
供应商型号: ZT-FRX017-60F
供应商: 海外现货
标准整包数: 1
FUZETEC TECHNOLOGY/台湾富致科技 PTC可复位保险丝 FRX017-60F

FRX017-60F概述

    FUZETEC FRX系列径向引线PTC自恢复保险丝技术手册

    1. 产品简介


    FUZETEC FRX系列径向引线PTC自恢复保险丝 是一种具有多种应用领域的电子保护元件。它广泛应用于各类电子产品中,以提供过电流保护。此系列产品具有低保持电流、固态设计及径向引线等显著特点,能够适用于高达60VDC的工作电压环境。

    2. 技术参数


    | 规格 | 参数 |

    | 持续电流(Hold Current, IH) | 0.05A~3.75A |
    | 跳闸电流(Trip Current, IT) | 0.10A~7.50A |
    | 最大跳闸时间(Max. Time to Trip) | 2.2s~24s |
    | 最大故障电流(Maximum Fault Current, IMAX) | 40A |
    | 额定电压(Rated Voltage, VMAX) | 60VDC |
    | 典型功率耗散(Typical Power Dissipation, Pd) | 0.03W~2.50W |
    | 最小电阻(RMIN) | 0.05Ω~20.00Ω |
    | 最大电阻(R1MAX) | 0.08Ω~7.30Ω |
    工作温度范围为-40°C至+85°C,广泛适应各种严苛的工作环境。电气特性详见下表:
    | 型号 | 持续电流 (A) | 跳闸电流 (A) | 最大跳闸时间 (s) | 最大故障电流 (A) | 额定电压 (V) | 功率耗散 (W) | 最小电阻 (Ω) | 最大电阻 (Ω) |
    |
    | FRX005-60F | 0.05 | 0.10 | 5.0 | 40 | 60 | 0.26 | 7.30 | 20.00 |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... |
    | FRX375-60F | 3.75 | 7.50 | 24.0 | 40 | 60 | 3.20 | 0.03 | 0.08 |

    3. 产品特点和优势


    - 低持电流:保持电流低,确保系统在正常工作时不会误触发。
    - 固态设计:无机械磨损,可靠性高,使用寿命长。
    - 径向引线:便于安装和焊接,适合自动化生产。
    - 高安全性:符合RoHS标准,不含铅,环保安全。
    - 宽温域适应:工作温度范围广,可在-40°C到+85°C之间稳定工作。

    4. 应用案例和使用建议


    FUZETEC FRX系列PTC自恢复保险丝广泛应用于消费电子、通信设备、汽车电子等领域,如电源管理系统、电机驱动器、LED照明系统等。建议在选择型号时根据具体应用的电流需求和工作环境条件来确定最合适的型号。
    - 电源管理:在电源转换电路中保护输出端,防止过载。
    - 电机驱动:保护电机不受过电流损坏,提高设备运行稳定性。
    - LED照明:在LED驱动电路中增加一层保护,延长灯具寿命。

    5. 兼容性和支持


    本产品已通过多家权威机构认证,包括UL、C-UL和TÜV认证,证明其具备良好的质量和可靠性。此外,厂商提供了详尽的技术文档和在线支持服务,帮助客户更好地理解和应用产品。

    6. 常见问题与解决方案


    - Q:在高温环境下使用时,功率耗散如何变化?
    - A: 请参考热降额曲线图,注意功率耗散会随温度升高而增加,需合理调整应用条件以保证安全运行。

    - Q:如何确认型号选择是否合适?
    - A: 依据具体应用的实际电流需求和电压条件来选择最匹配的型号,建议进行详细的计算和测试验证。

    7. 总结和推荐


    总体来看,FUZETEC FRX系列径向引线PTC自恢复保险丝以其卓越的安全性能、稳定的电气特性和广泛的应用范围成为市场上的热门产品。推荐给需要可靠过电流保护解决方案的设计工程师们。无论是消费电子产品还是工业应用,这款保险丝都能提供有效的保护,同时满足环保和高效的要求。

FRX017-60F参数

参数
冷电阻 -
最大额定电流 40A
最小初始态电阻值
最大跳断后电阻值
跳闸时间 3s
最大电压 60V
保持电流 170mA
跳闸电流 340mA
长*宽*高 7.4mm(长度)*12.7mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

FRX017-60F数据手册

厂牌 PDF简要描述 下载
FUZETEC TECHNOLOGY/台湾富致科技 PTC可复位保险丝 FUZETEC TECHNOLOGY/台湾富致科技 FRX017-60F FRX017-60F数据手册

FRX017-60F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1277 ¥ 1.0704
库存: 415
起订量: 514 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.07
直接购买
加入购物车
