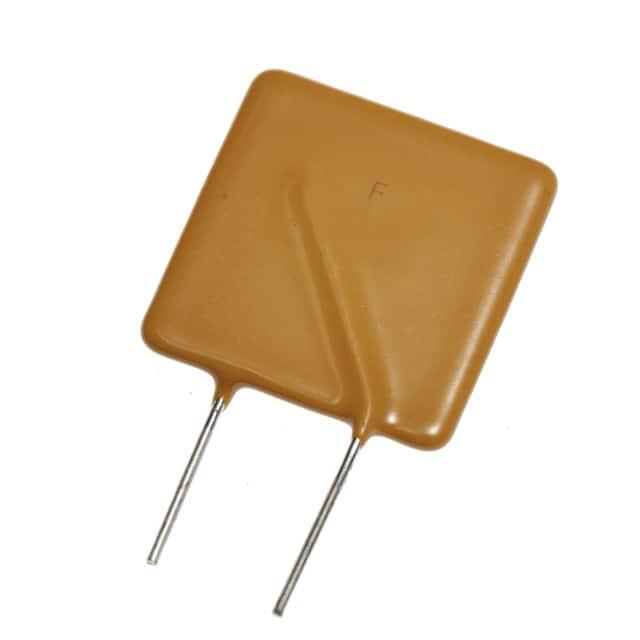

FRV016-240F

产品分类: PTC可复位保险丝
厂牌: FUZETEC TECHNOLOGY/台湾富致科技
产品描述: 15s 370mA 2.5Ω 240V 7.8Ω 2A 160mA 通孔安装 9.9mm(长度)*12.5mm(高度)
供应商型号: ZT-FRV016-240F
供应商: 海外现货
标准整包数: 1
FUZETEC TECHNOLOGY/台湾富致科技 PTC可复位保险丝 FRV016-240F

FRV016-240F概述

    FUZETEC Technology Co., Ltd. FRV系列径向引脚自恢复熔断器技术手册

    1. 产品简介


    FUZETEC Technology Co., Ltd.的FRV系列径向引脚自恢复熔断器是一款符合RoHS标准(无铅)的产品。该系列产品广泛应用于线路电压电源供应、变压器及家用电器等场合。它以其低保持电流、固态设计和径向引脚布局的特点,适用于高达265VAC/DC的工作电压环境。

    2. 技术参数


    FRV系列自恢复熔断器的关键技术参数如下:
    | 零件号 | 保持电流(IH) | 跳闸电流(IT) | 最大跳闸时间 | 最大电流(IMAX) | 额定电压(VMAX) | 最大中断电压(VI-MAX) | 典型功率(Pd) | 最小电阻(RMIN) | 最大电阻(R1MAX) |
    ||
    | FRV005-240F | 0.05A | 0.12A | 15s | 1.0A | 240VAC/DC | 265VAC/DC | 0.70W | 18.50Ω | 65.00Ω |
    | FRV008-240F | 0.08A | 0.19A | 15s | 1.2A | 240VAC/DC | 265VAC/DC | 0.80W | 7.40Ω | 26.00Ω |
    | FRV012-240F | 0.12A | 0.30A | 15s | 1.2A | 240VAC/DC | 265VAC/DC | 1.00W | 3.00Ω | 12.00Ω |
    | FRV016-240F | 0.16A | 0.37A | 15s | 2.0A | 240VAC/DC | 265VAC/DC | 1.40W | 2.50Ω | 7.80Ω |
    | FRV025-240F | 0.25A | 0.56A | 18.5s | 3.5A | 240VAC/DC | 265VAC/DC | 1.50W | 1.30Ω | 3.80Ω |
    | FRV033-240F | 0.33A | 0.74A | 21s | 4.5A | 240VAC/DC | 265VAC/DC | 1.70W | 0.83Ω | 2.60Ω |
    | FRV040-240F | 0.40A | 0.90A | 24s | 5.5A | 240VAC/DC | 265VAC/DC | 2.00W | 0.60Ω | 1.90Ω |
    | FRV055-240F | 0.55A | 1.25A | 26s | 7.0A | 240VAC/DC | 265VAC/DC | 3.40W | 0.45Ω | 1.45Ω |
    | FRV075-240F | 0.75A | 1.50A | 18s | 7.5A | 240VAC/DC | 265VAC/DC | 2.60W | 0.32Ω | 0.84Ω |
    | FRV100-240F | 1.00A | 2.00A | 21s | 10.0A | 240VAC/DC | 265VAC/DC | 2.90W | 0.22Ω | 0.58Ω |
    | FRV125-240F | 1.25A | 2.50A | 23s | 12.5A | 240VAC/DC | 265VAC/DC | 3.30W | 0.17Ω | 0.44Ω |
    | FRV150-240F | 1.50A | 3.00A | 23s | 15.0A | 240VAC/DC | 265VAC/DC | 3.70W | 0.12Ω | 0.32Ω |
    | FRV200-240F | 2.00A | 4.00A | 28s | 20.0A | 240VAC/DC | 265VAC/DC | 4.50W | 0.09Ω | 0.22Ω |

    3. 产品特点和优势


    FRV系列自恢复熔断器具有以下几个显著特点和优势:
    - 低保持电流:能够确保在特定电流下不会跳闸,从而实现精确的过载保护。
    - 固体状态设计:坚固耐用,适合各种恶劣环境。
    - 径向引脚布局:便于安装,适用于各种电路板设计。
    - 高工作电压:最高可承受265VAC/DC的电压,适用于多种高压应用场景。

    4. 应用案例和使用建议


    FRV系列自恢复熔断器常用于家电、工业设备及通信设备的过流保护。例如,在空调、冰箱和洗衣机等家用电器中,该类产品可以有效防止因过载导致的设备损坏。此外,在太阳能逆变器和电源适配器等高可靠性要求的场景中也有广泛应用。
    使用建议:
    - 在高温环境下使用时,需要考虑热降额曲线的影响,以确保正常工作。
    - 在使用过程中,应注意避免与化学溶剂接触,以免影响其性能。

    5. 兼容性和支持


    FRV系列自恢复熔断器支持广泛的电气特性,可以与其他电子元器件良好兼容。制造商提供相应的认证文件(如UL、C-UL和TÜ V认证),确保其在各类设备中的安全使用。同时,厂商还提供了详细的焊接特性规范,满足MIL-STD-202标准。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:在高温环境中使用时出现跳闸频繁。
    - 解决办法:参考热降额曲线,选择合适的型号并调整电流负载。
    - 问题:与化学溶剂接触后性能下降。
    - 解决办法:避免与任何化学溶剂接触,特别是硅油类惰性材料。
    - 问题:无法达到预期的跳闸电流。
    - 解决办法:确认连接正确,且电流不超过跳闸电流阈值。

    7. 总结和推荐


    综上所述,FRV系列径向引脚自恢复熔断器凭借其低保持电流、固体状态设计和径向引脚布局等特点,在多个应用场景中表现出色。其广泛的适用性和良好的性能使其成为各类电子设备中不可或缺的安全保护元件。对于需要过载保护的电路设计,强烈推荐使用该产品。

FRV016-240F参数

参数
最大电压 240V
保持电流 160mA
跳闸电流 370mA
冷电阻 -
最大额定电流 2A
最小初始态电阻值 2.5Ω
最大跳断后电阻值 7.8Ω
跳闸时间 15s
长*宽*高 9.9mm(长度)*12.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

FRV016-240F数据手册

厂牌 PDF简要描述 下载
FUZETEC TECHNOLOGY/台湾富致科技 PTC可复位保险丝 FUZETEC TECHNOLOGY/台湾富致科技 FRV016-240F FRV016-240F数据手册

FRV016-240F封装设计

查看详情并下载
Symbol
Footprint
3D Model
